Поверка анализатора спектра FSH13, FSH20
Поверка осуществляется по документу МП РТ 2107-2014 «Анализаторы спектра FSH13, FSH20. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» “22” мая 2014 г.
Средства поверки:
Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
Пределы измерений | Пределы
допускаемой погрешности |
||
Стандарт
частоты |
Частота выходных сигналов 5 МГц, 10 МГц | ± 5 • 10-10 за 1 год | Стандарт частоты рубидиевый GPS -12RG |
Генератор
сигналов |
от 100 кГц до 20 ГГц от минус 100 дБ до 10 дБ относительно 1 мВт | Фазовый шум не более -120 дБ/Гц относительно уровня несущей на 1 ГГц, отстройка 10 кГц | Генератор SMF100A |
Измеритель
мощности |
от 10 МГц до 18 ГГц от 2*10-3 до 1х102 мВт | ±0,2 дБ | Ваттметр проходящей мощности СВЧ NRP-Z28 |
Набор мер коэффициентов отражения и передачи | от 10 МГц до 18 ГГц Коэффициент передачи 20 и 40 дБ КСВН: от 1,01 до 4 | 1-ый разряд по ГОСТ Р 8.813-2013 | Комплект мер
комплексных коэффициентов передачи и отражения 05СК200-150 |
Анализатор
цепей |
от 10 МГц до 20 ГГц КСВН: от 1,05 до 10 | ± 5% | Анализатор электрических цепей векторный ZVA24 |
Сведения о методах измерений
- Сведения о методиках (методах) измерений содержатся в документе «Анализаторы спектра FSH13, FSH20. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам спектра FSH13, FSH20
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для визуального наблюдения и измерений частоты и уровня составляющих спектра периодически повторяющихся сигналов и стационарных шумов в полевых условиях измерений, а также S-параметров коаксиальных многополюсников.

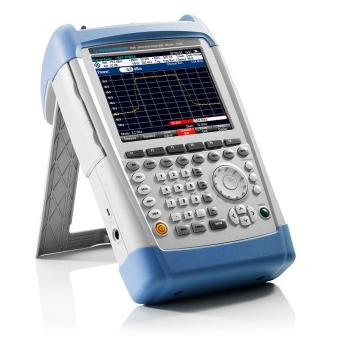

Поверка анализатора спектра FSH13, FSH20
Принцип действия анализаторов спектра FSH13, FSH20 основан гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. При измерении S-параметров принцип действия анализатора основан на подаче на тестируемое устройство высокочастотного сигнала, формируемого в приборе синтезатором высокой частоты, и измерении отклика от устройства с помощью приемника, работающего на гетеродинном принципе, и моста для разделения падающей и отраженной мощности. Источником опорной частоты для синтезатора высокой частоты и приемника служит кварцевый генератор частотой 10 МГц. Результаты измерений выводятся на экран анализатора в виде спектрограмм и числовых значений.
В режиме измерения S-параметров в приборе предусмотрена коррекция систематических погрешностей при калибровке по мерам ZV-Z121.
Конструктивно анализаторы спектра FSH13, FSH20 выполнены в виде портативного моноблока. На передней панели прибора расположены индикатор и клавиатура управления. На торцах анализатора расположены измерительные разъемы N-типа, интерфейсы USB, LAN и для SD-карты, разъем питания, батарейный отсек, гнезда BNC входа опорной частоты и выхода промежуточной частоты. Анализатор поставляется в ударозащищенном корпусе.
Анализаторы спектра FSH13, FSH20 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы USB, LAN. Опционально возможно дистанционное управление прибором.
Модели анализаторов спектра FSH13, FSH20 отличаются диапазоном частот.
Анализаторы спектра FSH13, FSH20 имеют следующие опции:
- K14 — режим спектрограмм;
- K15 — анализ интерференционных сигналов;
- K16 — режим географической метки;
- K40 — дистанционное управление;
- K42 — режим анализатора цепей;
- ZV-Z121 — набор мер для калибровки.
Программное обеспечение
Для управления режимами работы анализаторов спектра FSH13, FSH20 и обработки измерительных сигналов применяется встроенное программное обеспечение (далее — ПО) «FSH Firmware», обеспечивающее формирование заданий на проведение измерений, управление работой анализаторов в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с анализаторами спектра FSH13, FSH20 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Идентификационные данные (признаки) метрологически значимой части ПО
Таблица 1 | ||||
Наименование
ПО |
Идентифи
кационное наименование ПО |
Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
FSH Firmware | FSH Firmware | Версия 2.40 |
Метрологически значимая часть ПО анализаторов спектра FSH13, FSH20 и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Наименование характеристики | Значение |
Диапазон рабочих частот, Гц: | |
для моделей FSH13 | от 9-103 до 13,6109 |
для моделей FSH20 | от 9-103 до 20109 |
Пределы допускаемой относительной погрешности частоты опорного | ± 110-6 |
генератора 10 МГц | |
Режим анализатора спектра | |
Номинальные значения полос пропускания на уровне минус 3 дБ, кГц | от 0,001 до 3000 |
(дискретно | |
с шагом 1, 3) | |
Пределы допускаемой относительной погрешности номинальных | |
значений полос пропускания, % | |
в полосе пропускания от 1 Гц до 300 кГц | 5 |
в полосе пропускания более 300 кГц | 10 |
Значения уровня фазовых шумов в полосе 1 Гц относительно уровня | |
несущей на частоте 500 МГц при отстройке, дБ, не более: | |
30 кГц | минус 95 |
100 кГц | минус 100 |
1 МГц | минус 120 |
Значения среднего уровня собственных шумов нормализованные к | |
полосе пропускания 1 Гц при нагрузке на входе 50 Ом, в полосе | |
пропускания 100 Гц, ослаблении 0 дБ, в диапазоне частот, дБ | |
относительно 1 мВт, не более: | |
предусилитель ВЫКЛ. | |
от 9 кГц до 100 кГц | минус 96 |
от 100 кГц до 1 МГц | минус 115 |
от 1 МГц до 10 МГц | минус 136 |
от 10 МГц до 2 ГГц | минус 141 |
от 2 ГГц до 3,6 ГГц | минус 138 |
от 3,6 ГГц до 5 ГГц | минус 142 |
от 5 ГГц до 6,5 ГГц | минус 140 |
от 6,5 ГГц до 13,6 ГГц | минус 136 |
от 13,6 ГГц до 18 ГГц | минус 134 |
от 18 ГГц до 20 ГГц | минус 130 |
предусилитель ВКЛ. | |
от 100 кГц до 1 МГц | минус 133 |
от 1 МГц до 10 МГц | минус 155 |
от 10 МГц до 1 ГГц | минус 161 |
от 1 ГГц до 2 ГГц | минус 159 |
от 2 ГГц до 5 ГГц | минус 155 |
от 5 ГГц до 6,5 ГГц | минус 151 |
от 6,5 ГГц до 8 ГГц | минус 147 |
от 8 ГГц до 13,6 ГГц | минус 158 |
от 13,6 ГГц до 18 ГГц | минус 155 |
от 18 ГГц до 20 ГГц | минус 150 |
Поверка осуществляется по документу МП РТ 2107-2014 «Анализаторы спектра FSH13, FSH20. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» “22” мая 2014 г.
Средства поверки:
Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
Пределы измерений | Пределы
допускаемой погрешности |
||
Стандарт
частоты |
Частота выходных сигналов 5 МГц, 10 МГц | ± 5 • 10-10 за 1 год | Стандарт частоты рубидиевый GPS -12RG |
Генератор
сигналов |
от 100 кГц до 20 ГГц от минус 100 дБ до 10 дБ относительно 1 мВт | Фазовый шум не более -120 дБ/Гц относительно уровня несущей на 1 ГГц, отстройка 10 кГц | Генератор SMF100A |
Измеритель
мощности |
от 10 МГц до 18 ГГц от 2*10-3 до 1х102 мВт | ±0,2 дБ | Ваттметр проходящей мощности СВЧ NRP-Z28 |
Набор мер коэффициентов отражения и передачи | от 10 МГц до 18 ГГц Коэффициент передачи 20 и 40 дБ КСВН: от 1,01 до 4 | 1-ый разряд по ГОСТ Р 8.813-2013 | Комплект мер
комплексных коэффициентов передачи и отражения 05СК200-150 |
Анализатор
цепей |
от 10 МГц до 20 ГГц КСВН: от 1,05 до 10 | ± 5% | Анализатор электрических цепей векторный ZVA24 |
Сведения о методах измерений
- Сведения о методиках (методах) измерений содержатся в документе «Анализаторы спектра FSH13, FSH20. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам спектра FSH13, FSH20
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
