Поверка анализатора паров этанола в выдыхаемом воздухе Динго B-01
Поверка осуществляется по документу МП-242-1172-2011 «Анализаторы паров этанола в выдыхаемом воздухе Динго В-01. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 7 июня 2011 г.
Основные средства поверки:
- генератор газовых смесей паров этанола в воздухе Alcotest CU34 — рабочий эталон 1-го разряда по ГОСТ 8.578-2008 в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2: ГСО 8789-2006
или
- стандартные образцы состава газовых смесей С2Н5ОН/К2 в баллонах под давлением по ТУ 6-16-2956-92: ГСО 8364-2003, ГСО 8366-2003;
- вольтметр цифровой универсальный В7-34А по ТУ РБ 14559587.038;
- камера климатическая ТХВ-150 по 3.069.000 ТУ;
- измеритель параметров микроклимата «Метеоскоп» по ТУ 43 1110-002-1844673606.
Сведения о методах измерений
- Методика измерений приведена в документе «Анализатор паров этанола в выдыхаемом воздухе Динго В-01. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе Динго В-01
- ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».
- ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».
- ГОСТ Р 50267.0.2-2005 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».
- ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»
- ГОСТ Р 8.676-2009 «ГСИ. Государственная поверочная схема для средств измерений содержания этанола в газовых и жидких средах»
- Техническая документация фирмы — изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха и сигнализации о превышении установленного порога срабатывания.
Поверка анализатора паров этанола в выдыхаемом воздухе Динго B-01
Принцип действия анализаторов основан на применении электрохимического датчика, изготовленного фирмой Sentech Korea Corp., Корея, и предназначенного для измерения массовой концентрации паров этанола в анализируемом воздухе.
Анализаторы представляют собой автоматические стационарные приборы циклического действия, применяемые в закрытых помещениях.
Встроенный микропроцессор анализаторов управляет всем процессом измерений и преобразует выходные сигналы измерительного датчика в результаты измерения. Этапы работы анализаторов сопровождаются звуковыми сигналами. На лицевой панели анализаторов расположено четыре светодиодных индикатора и кнопка включения. Отбор проб выдыхаемого воздуха производится бесконтактным методом через сменную воронку, расположенную на лицевой панели анализаторов.
При эксплуатации анализаторы работают в режиме сигнализации о превышении установленного порога срабатывания, который задается в диапазоне массовой концентрации этанола от 0,15 до 0,45 мг/л. Результаты сигнализации отображаются путем изменения цвета индикатора на лицевой панели анализаторов и изменением напряжения на аналоговом выходе анализаторов согласно таблице
Массовая концентрация паров этанола в анализируемой пробе воздуха | Световая сигнализация (цвет индикатора) | Напряжение на аналоговом выходе, В |
Ниже порога срабатывания | Зеленый непрерывный | от 0 до 0,5 |
Выше порога срабатывания | Красный непрерывный | от 11,5 до 12,5 |
В комплектность анализаторов может входить дополнительный блок индикации (ДБИ), предназначенный для дистанционного контроля за работой анализаторов со стороны оператора. На ДБИ расположены светодиодные индикаторы и кнопка включения, дублирующие светодиодные индикаторы и кнопку включения, расположенные на лицевой панели анализаторов.
Анализаторы имеют сервисный режим, предусматривающий вывод результатов измерений в цифровой форме на внутреннем дисплее, для проведения корректировки показаний и поверки анализаторов.
Электрическое питание анализаторов осуществляется от сети переменного тока напряжением (220±22) В (разъем CON1) или от источника постоянного тока напряжением (12±2) В (разъем CON3).

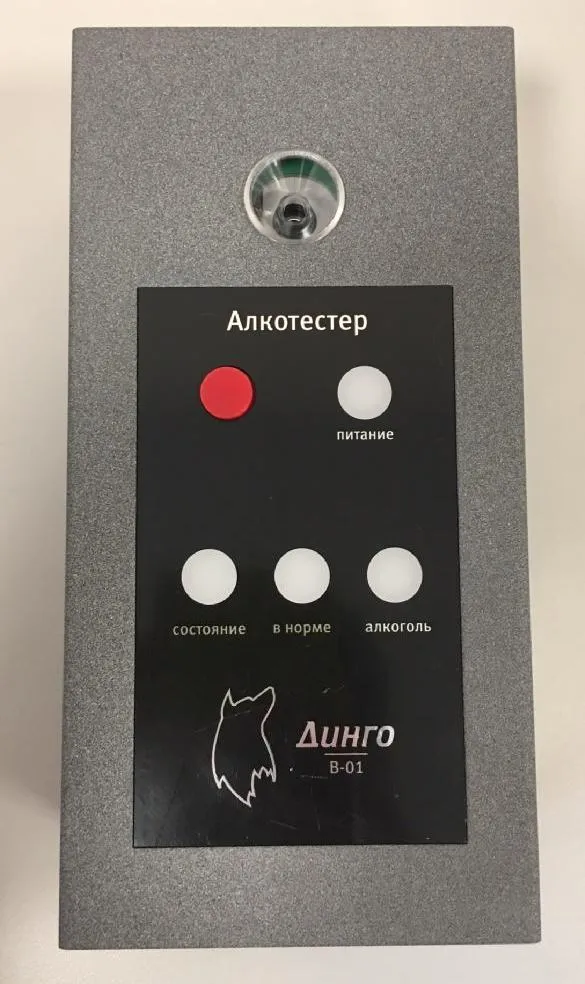

1 Алкотестер 1 | |
■ | • |
I • | • • |
состояние | в норме алкоголь |
I С | Линго
В 01 |
Анализаторы имеют встроенное программное обеспечение EBS.
Встроенное программное обеспечение анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе. Идентификация встроенного программного обеспечения производится путем указания версии микропрограммы контроллера на плате анализаторов.
Идентификационные данные встроенного программного обеспечения анализаторов приведены в таблице
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
EBS | dt9177_source.as
m |
1.5 | 51c2eb1ed584f6c1c6
2787cc9c6248ad |
MD5 |
Влияние встроенного программного обеспечения на метрологические характеристики анализаторов учтено при их нормировании. Уровень защиты встроенного программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «В» по МИ 3286-2010.
- Диапазон измерений и пределы допускаемой погрешности анализаторов в рабочих условиях эксплуатации при температуре окружающего воздуха от 15,0 °С до 25,0 °С приведены в таблице
Диапазон измерений массовой концентрации этанола, мг/л | Пределы допускаемой погрешности в рабочих условиях эксплуатации при температуре окружающего воздуха от 15,0 °С до 25,0 °С | |
абсолютной | относительной | |
0,00 — 0,25 | ± 0,05 мг/л | — |
св. 0,25 — 0,95 | — | ± 20 % |
- Пределы допускаемой погрешности анализаторов в рабочих условиях эксплуатации в зависимости от температуры окружающего воздуха приведены в таблице
Температура окружающего воздуха1) | Пределы допускаемой погрешности в рабочих условиях эксплуатации | |
абсолютной (в диапазоне измерений от 0,00 до 0,25 мг/л) | относительной (в диапазоне измерений св. 0,25 до 0,95 мг/л) | |
от 0,0 °С до 5,0 °С вкл. | ± 0,09 мг/л | ± 36 % |
св. 5,0 °С до 10,0 °С вкл. | ± 0,07 мг/л | ± 28 % |
св. 10,0 °С до 15,0 °С вкл. | ± 0,06 мг/л | ± 24 % |
Температура окружающего воздуха1) | Пределы допускаемой погрешности в рабочих условиях эксплуатации | |
абсолютной (в диапазоне измерений от 0,00 до 0,25 мг/л) | относительной (в диапазоне измерений св. 0,25 до 0,95 мг/л) | |
св. 15,0 °С до 25,0 °С вкл. | ± 0,05 мг/л2) | ± 20 %2) |
св. 25,0 °С до 40,0 °С вкл. | ± 0,06 мг/л | ± 24 % |
1) Значение температуры окружающего воздуха определяется при помощи средства измерений, тип которого внесен в государственный реестр утвержденных типов средств измерений РФ, и которое поверено в установленном порядке.
) Согласно таблице 3. |
- Порог срабатывания анализаторов задается в диапазоне массовой концентрации этанола от 0,15 до 0,45 мг/л.
- Влияние на показания анализаторов неизмеряемых компонентов: ацетон, метан, оксид углерода, диоксид углерода при содержании, соответствующем эндогенному уровню в выдыхаемом воздухе, отсутствует.
- Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов:
- расход анализируемой газовой смеси, л/мин: не менее 9;
- объем пробы анализируемой газовой смеси, л: не менее 0,2.
- Время подготовки к работе после включения при температуре окружающего воздуха (20 ± 5) °С, с:
- не более 30. не более 10.
- не более 20.
- Время выдачи сигнала после отбора пробы газовой смеси, с:
- Время подготовки к работе после анализа пробы газовой смеси с массовой концентрацией этанола 0,25 мг/л, с:
- Интервал времени работы анализаторов без корректировки показаний при эксплуатации в нормальных условиях, месяцев: не менее 6. Корректировка показаний анализаторов проводится при каждой поверке.
- Электрическое питание анализаторов осуществляется от сети переменного тока напряжением (220±22) В (разъем CON1) или от источника постоянного тока напряжением (12±2) В (разъем CON3).
- Габаритные размеры анализаторов, мм:
- не более 200; не более 100;
- не более 70. не более 650.
- длина от 0 до 40;
- ширина не более 95;
- высота от 84,0 до 106,7.
- Масса анализаторов, г:
- Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, °С:
- относительная влажность окружающего воздуха, %:
- диапазон атмосферного давления, кПа:
- Срок службы электрохимического датчика, установленного в анализаторах, лет: 1.
- Средний срок службы анализаторов, лет: 5.
- Средняя наработка на отказ, ч: 15000.
Поверка осуществляется по документу МП-242-1172-2011 «Анализаторы паров этанола в выдыхаемом воздухе Динго В-01. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 7 июня 2011 г.
Основные средства поверки:
- генератор газовых смесей паров этанола в воздухе Alcotest CU34 — рабочий эталон 1-го разряда по ГОСТ 8.578-2008 в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2: ГСО 8789-2006
или
- стандартные образцы состава газовых смесей С2Н5ОН/К2 в баллонах под давлением по ТУ 6-16-2956-92: ГСО 8364-2003, ГСО 8366-2003;
- вольтметр цифровой универсальный В7-34А по ТУ РБ 14559587.038;
- камера климатическая ТХВ-150 по 3.069.000 ТУ;
- измеритель параметров микроклимата «Метеоскоп» по ТУ 43 1110-002-1844673606.
Сведения о методах измерений
- Методика измерений приведена в документе «Анализатор паров этанола в выдыхаемом воздухе Динго В-01. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе Динго В-01
- ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».
- ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».
- ГОСТ Р 50267.0.2-2005 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».
- ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»
- ГОСТ Р 8.676-2009 «ГСИ. Государственная поверочная схема для средств измерений содержания этанола в газовых и жидких средах»
- Техническая документация фирмы — изготовителя.
