Поверка анализатора параметров коаксиальных трактов портативные S331L
Поверка осуществляется по документу «МП РТ 1786-2012. Анализаторы параметров коаксиальных трактов портативные S331L. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 28.09.2012 г.
Средства поверки:
средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
меры КСВН
диапазон частот от 0 до 4 ГГц; относительная погрешность: КСВН 1,4 не более ± 2 % КСВН 2,0 не более ± 4 % |
нагрузки с КСВН 1,4 ± 0,05; 2,0 ± 0,05 из комплекта мер КСВН и полного |
сопротивления ЭК9-140
диапазон частот от 0 до 4 ГГц; относительная погрешность действительного значения КСВН 1,4 не более ± 1 %; 2,0 не более ± 1,5 % |
|
частотомер
разрешение при измерении частоты 1 и 3 ГГц не хуже 100 Гц; вход внешней синхронизации 10 МГц |
частотомер электронно-счетный Agilent 53150A
диапазон частот канала 2 от 50 МГц до 20 ГГц; разрешение 1 Гц на частотах 1 и 3 ГГц; вход внешней синхронизации 10 МГц |
стандарт частоты
относительная погрешность частоты 10 МГц не более ± 5-10’7; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 1-10″10; уровень сигнала + 7 дБм |
генератор сигналов
диапазон частот от 50 МГц до 4 ГГц; уровень мощности от — 35 дБм до + 10 дБм |
генератор сигналов измерительный Anritsu MG3691C с опциями 2, 4 диапазон частот от 8 МГц до 10 ГГц; уровень мощности от — 115 дБм до + 19 дБм |
ваттметр проходящей мощности СВЧ относительная погрешность измерения мощности от — 30 до + 10 дБм частотой от 50 МГц до 4 ГГц не более ± 0,35 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от — 30 до + 10 дБм частотой от 10 МГц до 18 ГГц не более ± 0,1 дБ |
Сведения о методах измерений
Методы измерений изложены в документе:
- Анализаторы параметров коаксиальных трактов портативные S331L. Руководство пользователя 10580-00321R, разделы 3 — 6.
Нормативные документы, устанавливающие требования к анализаторам параметров коаксиальных трактов портативным S331L
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения коэффициентов отражения и мощности в коаксиальных радиотехнических трактах.
Поверка анализатора параметров коаксиальных трактов портативные S331L
Принцип действия анализаторов параметров коаксиальных трактов портативных S331L в режиме измерения коэффициентов отражения основан на использовании направленного измерительного моста и вычислении отношения уровня входного отраженного сигнала к уровню мощности генератора. Калибровка в заданном диапазоне частот может производиться с помощью внешнего эталонного набора OSL, или установленного в отдельный порт сменного модуля InstaCal/Power Meter. Модуль InstaCal/Power Meter содержит детектор для измерения средней мощности СВЧ сигналов. Он может быть использован либо для калибровки в режиме измерения коэффициентов отражения, либо для измерения мощности.
На внутренний контроллер установлено фирменное программное обеспечение. Запись и сохранение измерительной информации может осуществляться по интерфейсу USB.

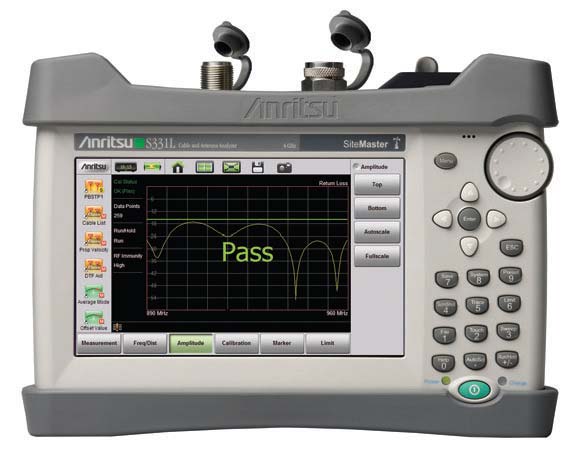

Внешний вид анализаторов параметров коаксиальных трактов портативных S331L показан на фотографиях 1 (вид спереди) и 2 (вид сверху). Знак поверки в виде наклейки размещается в середине задней панели.
Анализаторы параметров коаксиальных трактов портативные S331L выполнены в прочном корпусе и снабжены чехлом-сумкой для переноски. В полевых условиях возможна работа от автомобильного прикуривателя или от аккумулятора.
Анализаторы параметров коаксиальных трактов портативные S331L по техническим требованиям соответствуют группе 4 ГОСТ 22261-94.
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, по структуре является целостным, выполняет функции управления параметрами отображения и обработки измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
идентификационное наименование | S331L Application Package |
идентификационный номер версии | V1.00 и выше |
класс риска | класс риска A по WELMEC 7.2 для категории P |
РЕЖИМ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТОВ ОТРАЖЕНИЯ | |
диапазон частот | от 2 МГц до 4 ГГц |
пределы основной допускаемой погрешности частоты генератора при температуре 23 ± 3 °С | ± 5-10’6 |
уровень мощности тестового сигнала, типовое значение | + 3 дБм1 |
диапазон измерений КСВН | от 1 до 65 |
направленность измерительного моста после калибровки, не менее
с внешним набором OSL с встроенным модулем InstaCal |
42 дБ
38 дБ |
пределы допускаемой погрешности измерения КСВН
КСВН = 1,4 КСВН = 2,0 |
± 8 % ± 16 % |
РЕЖИМ ИЗМЕРЕНИЯ МОЩНОСТИ | |
диапазон частот | от 50 МГц до 4 ГГц |
диапазон измеряемого уровня мощности | от — 33 до + 20 дБм |
пределы основной допускаемой погрешности измерения мощности 0 дБм на частоте 1 ГГц при температуре 23 ± 3 °С | ± 0,7 дБ |
неравномерность АЧХ (относительно уровня на частоте 1 ГГц) и погрешность нелинейности (относительно уровня 0 дБм), не более | ± 0,8 дБ |
суммарная погрешность измерения мощности, не более | ± 1,5 дБ |
дополнительная погрешность измерения мощности в рабочем диапазоне температур, типовое значение, не более | ± 0,02 дБ/ °С |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
размер (по диагонали) и разрешение дисплея | 7.0”; 800×480 |
параметры электропитания | |
тип встраиваемого аккумулятора | Li-Ion |
время непрерывной работы, не менее | 8 часов |
рабочие условия эксплуатации | группа 4 ГОСТ 2226194 |
диапазон температур | от — 10 до + 55 °С |
относительная влажность воздуха | до 95 % |
предельная высота над уровнем моря | 4600 м |
диапазон температур транспортирования и хранения | от — 40 до + 71 °С |
габаритные размеры | |
длина | 250 мм |
ширина | 177 мм |
толщина | 61 мм |
масса, не более | 2,0 кг |
электромагнитная совместимость | по ГОСТ Р 51522-99 |
безопасность | по ГОСТ Р 52319-2005 |
Поверка осуществляется по документу «МП РТ 1786-2012. Анализаторы параметров коаксиальных трактов портативные S331L. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 28.09.2012 г.
Средства поверки:
средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
меры КСВН
диапазон частот от 0 до 4 ГГц; относительная погрешность: КСВН 1,4 не более ± 2 % КСВН 2,0 не более ± 4 % |
нагрузки с КСВН 1,4 ± 0,05; 2,0 ± 0,05 из комплекта мер КСВН и полного |
сопротивления ЭК9-140
диапазон частот от 0 до 4 ГГц; относительная погрешность действительного значения КСВН 1,4 не более ± 1 %; 2,0 не более ± 1,5 % |
|
частотомер
разрешение при измерении частоты 1 и 3 ГГц не хуже 100 Гц; вход внешней синхронизации 10 МГц |
частотомер электронно-счетный Agilent 53150A
диапазон частот канала 2 от 50 МГц до 20 ГГц; разрешение 1 Гц на частотах 1 и 3 ГГц; вход внешней синхронизации 10 МГц |
стандарт частоты
относительная погрешность частоты 10 МГц не более ± 5-10’7; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 1-10″10; уровень сигнала + 7 дБм |
генератор сигналов
диапазон частот от 50 МГц до 4 ГГц; уровень мощности от — 35 дБм до + 10 дБм |
генератор сигналов измерительный Anritsu MG3691C с опциями 2, 4 диапазон частот от 8 МГц до 10 ГГц; уровень мощности от — 115 дБм до + 19 дБм |
ваттметр проходящей мощности СВЧ относительная погрешность измерения мощности от — 30 до + 10 дБм частотой от 50 МГц до 4 ГГц не более ± 0,35 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от — 30 до + 10 дБм частотой от 10 МГц до 18 ГГц не более ± 0,1 дБ |
Сведения о методах измерений
Методы измерений изложены в документе:
- Анализаторы параметров коаксиальных трактов портативные S331L. Руководство пользователя 10580-00321R, разделы 3 — 6.
Нормативные документы, устанавливающие требования к анализаторам параметров коаксиальных трактов портативным S331L
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
