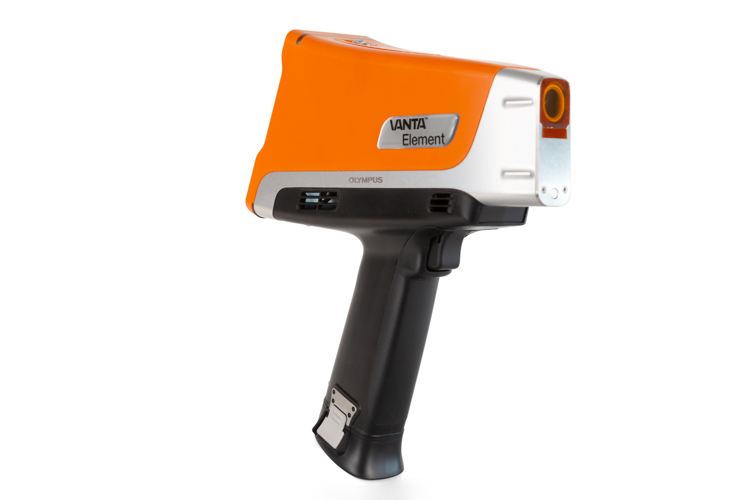

Поверка анализатора металлов спектрометра Vanta Element

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

79991-20

Особенности

—

Поверка осуществляется по документу МП 04-221-2020 «ГСИ. Анализаторы портативные спектрометрические Vanta. Методика поверки», утвержденному ФГУП «УНИИМ» 31.07.2020.

Основные средства поверки:

ГСО 6319-92/6323-92 состава латуни оловянно-свинцовой ЛЦ25С2 (комплект М171), массовая доля меди 64,1 %, абсолютная погрешность ±0,6 % при Р=0,95; массовая доля сурьмы 0,045 %, абсолютная погрешность ±0,005 % при Р=0,95;
ГСО 8050-94 состава сплава медно-никелевого типа МН95 -5 (М2013х), массовая доля меди 94,92 %, абсолютная погрешность ±0,11 % при Р=0,95;
ГСО 1865-87П руды железной (Р8), массовая доля элементов от 0,031 % до 38,2 %, абсолютная погрешность от ±0,001 % до ±0,1 % при Р=0,95;
ГСО 9820-2011 массовой доли серы в нефтепродуктах (СО СН -ПА-2 (2,5)), массовая доля серы 2,5 %, относительная погрешность ±2,5 % при Р=0,95.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус анализаторов в виде наклейки и в свидетельство о поверке.

Сведения о методах измерений

Приведена в руководстве по эксплуатации.

Нормативные документы

ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения;
Техническая документация Olympus Scientific Solutions Americas Corp., США.

Все товары Olympus, Япония

Все товары категории

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерений массовой доли химических элементов в веществах и материалах методом энергодисперсионной рентгеновской флуоресценции.

Модификации: Vanta Element, Vanta L, Vanta C, Vanta M, Vanta Element S

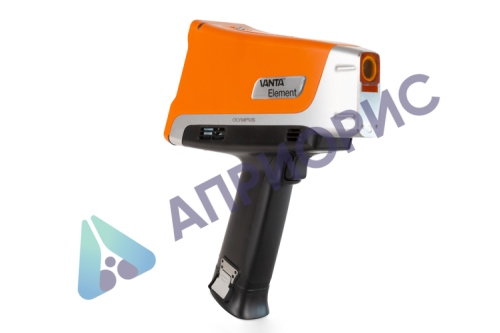

Поверка анализатора металлов спектрометра Vanta Element

Принцип действия анализаторов портативных спектрометрических Vanta (далее — анализаторы) основан на облучении образца первичным рентгеновским излучением и регистрации детектором характеристического рентгенофлуоресцентного излучения. Первичное рентгеновское излучение создает рентгеновская трубка.

В состав анализаторов входит энергодисперсионный флуоресцентный рентгеновский спектрометр (далее — спектрометр).

Спектрометр состоит из следующих компонентов:

рентгеновская трубка;
кремниевый дрейфовый детектор или полупроводниковый Si-PIN детектор;
датчик приближения;
сенсорный ЖК дисплей;
электронный блок;
по предварительному заказу — настольная рабочая станция с отсеком для проб, при любых возможных условиях эксплуатации исключающая возможность выхода прямого пучка рентгеновского излучения за пределы корпуса анализатора и исключающая возможность доступа в зону прямого пучка рентгеновского излучения при работе анализатора.

Анализаторы выпускаются в пяти модификациях в зависимости от материала анода рентгеновской трубки и детектора. Анализаторы Vanta Element состоят из рентгеновской трубки с вольфрамовым (W) анодом и полупроводникового Si-PIN детектора. Анализаторы Vanta Element S состоят из рентгеновской трубки с серебряным (Ag) анодом и SDD детектора. Анализаторы Vanta L состоят из рентгеновской трубки с вольфрамовым (W) анодом и полупроводникового Si-PIN детектора. Анализаторы Vanta C состоят из рентгеновской трубки с родиевым (Rh) или вольфрамовым (W), или серебряным (Ag) анодом и SDD детектора. Анализаторы Vanta M состоят из рентгеновской трубки с родиевым (Rh) или вольфрамовым (W) анодом и SDD детектора увеличенной площади.

Анализаторы Vanta C предназначены для измерений массовой доли химических элементов в твердых образцах, порошках и для измерений серы в нефтепродуктах. Анализаторы Vanta M предназначены для измерений массовой доли химических элементов в твердых образцах и порошках. Анализаторы Vanta L, Vanta Element, Vanta Element S предназначены для измерений массовой доли химических элементов в твердых образцах. Для обеспечения точности результатов измерений массовой доли химических элементов анализатором используются соответствующие калибровочные образцы.

SDD детектор или полупроводниковый Si-PIN детектор преобразует энергию вторичного рентгенофлуоресцентного излучения в электрический сигнал, который преобразуется в аналого-цифровом преобразователе. Сигнал с преобразователя поступает на многоканальный анализатор, который регистрирует число импульсов в каждом канале. Программное обеспечение преобразует полученные данные в виде спектра и обрабатывает их.

Специализированное программное обеспечение позволяет рассчитывать элементный состав анализируемого образца и, в зависимости от заказа, проводить коррекцию дрейфа. В стандартную комплектацию анализаторов включены измерительные окна, их тип и количество зависят от модификации анализатора. Защита анализаторов от несанкционированного вскрытия обеспечивается с помощью специальных винтов, фиксирующих верхнюю съемную панель.

Программное обеспечение

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения анализаторов

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Vanta Software
Номер версии (идентификационный номер) ПО	не ниже 3.14.62
Цифровой идентификатор ПО	—

Наименование характеристики	Значение
Анализируемые элементы: — Vanta Element, Vanta L — Vanta C, Vanta M, Vanta Element S	от Ti22 до U92 от Mg12 до U92
Поддиапазоны измерений массовой доли элементов в веществах и материалах, %: — в твердых образцах — серы в нефтепродуктах — в порошках	от 0,001 до 100 от 1,5 до 3,0 от 0,001 до 40
Пределы допускаемой относительной систематической составляющей погрешности измерений массовой доли элементов в веществах и материалах, %, в поддиапазонах: — от 0,001 до 1,5 % включ. — св. 1,5 до 100 % включ.	±25 ±5
Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности измерений массовой доли элементов в веществах и материалах, %, в поддиапазонах: — от 0,001 до 1,5 % включ. — св. 1,5 до 100 % включ.	5 0,6

Основные технические характеристики

Наименование характеристики	Значение
Количество одновременно определяемых элементов:
— Vanta Element, Vanta L	до 42
— Vanta C, Vanta M, Vanta Element S	до 49
Локальность измерения, мм, не менее	3
Параметры электрического питания:
— съемная литий-ионная батарея с напряжением, В	14,4
— напряжение переменного тока, В	от 187 до 242
— диапазон частоты питающей сети, Гц	от 50 до 60
Потребляемая мощность, Вт, не более	70
Габаритные размеры, мм, не более:
— длина	242
— ширина	83
— высота	289
Масса, кг, не более:
— Vanta L, Vanta C, Vanta M без батареи	1,5
— Vanta L, Vanta C, Vanta M c батареей	1,7
— Vanta Element, Vanta Element S без батареи	1,4
— Vanta Element, Vanta Element S с батареей	1,6

Наименование характеристики	Значение
Условия эксплуатации: — температура окружающей среды, °C — относительная влажность окружающего воздуха, %	от -10 до +50 от 10 до 90
Средняя наработка на отказ, ч	70 000
Средний срок службы, лет	10

Основные средства поверки:

ГСО 6319-92/6323-92 состава латуни оловянно-свинцовой ЛЦ25С2 (комплект М171), массовая доля меди 64,1 %, абсолютная погрешность ±0,6 % при Р=0,95; массовая доля сурьмы 0,045 %, абсолютная погрешность ±0,005 % при Р=0,95;
ГСО 8050-94 состава сплава медно-никелевого типа МН95 -5 (М2013х), массовая доля меди 94,92 %, абсолютная погрешность ±0,11 % при Р=0,95;
ГСО 1865-87П руды железной (Р8), массовая доля элементов от 0,031 % до 38,2 %, абсолютная погрешность от ±0,001 % до ±0,1 % при Р=0,95;
ГСО 9820-2011 массовой доли серы в нефтепродуктах (СО СН -ПА-2 (2,5)), массовая доля серы 2,5 %, относительная погрешность ±2,5 % при Р=0,95.

Знак поверки наносится на корпус анализаторов в виде наклейки и в свидетельство о поверке.

Сведения о методах измерений

Приведена в руководстве по эксплуатации.

Нормативные документы

ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения;
Техническая документация Olympus Scientific Solutions Americas Corp., США.

Описание типа СИ

305 Кб

Методика поверки МП 04-221-2020

756,2 Кб
