Поверка аналитических комплексов автоматического контроля загрязнений атмосферного воздуха АСКЗА-М

Назначение: для измерений концентраций загрязняющих веществ в атмосферном воздухе из следующего перечня: оксид и диоксид углерода (СО и СО2), оксиды азота (КО, ND2, КОх), диоксид серы (SO2), озон (О3), сероводород QT2S), аммиак (NH3), метан (СН4), сумма углеводородов (СН) в пересчете на метан, сумма углеводородов за вычетом метана (НСН), стирол, бензол, толуол, этилбензол, фенол, формальдегид, орто- мета- параксилол, 1,3-бутадиен, взвешенные частицы размером до 10 и до 2,5 мкм, — в атмосферном воздухе по месту установки комплекса.

Поверка аналитических комплексов автоматического контроля загрязнений атмосферного воздуха АСКЗА-М

Комплекс представляет собой комплект сертифицированных средств измерений, обеспечивающих нормированную погрешность измерений концентрации контролируемых веществ и параметров, по каналам измерений1.

Электропитание комплекса осуществляется переменным током напряжением 220±20 В, 50 Гц.

Комплекс оборудован комплексом жизнеобеспечения (КЖО), который обеспечивает температурный режим работы оборудования измерительного комплекса (ИК), а также обеспечение работы «АСКЗА-М» при сбоях в электропитании. КЖО павильона обеспечивает и автоматически поддерживает температуру в павильоне 20±5 °С. Блок управления КЖО комплекса в штатном режиме осуществляет измерение температуры в павильоне и, в зависимости от ее величины, включает отопители или кондиционер. В состав КЖО входит источник бесперебойного питания (ИБП), при помощи которого КЖО обеспечивает электроэнергией станцию в течение 6 часов при резком падении напряжения электропитания. При этом происходит передача сигнала «отказ сети» и производится отключение измерительного комплекса (ИК). КЖО также оборудован средствами пожарной и охранной сигнализации, предназначенными для контроля вскрытия павильона и опасности возникновения пожара. При вскрытии павильона и опасности возникновения пожара происходит передача сигналов «вскрытие» и «пожар» соответственно.

На вход газоанализаторов измерительного комплекса атмосферный воздух подается через блок пробоотбора, в котором осуществляется предварительная подготовка пробы.

На анализаторы взвешенных частиц проба подается через собственные специализированные системы пробоотбора, установленные в соответствии с технической документацией на данные анализаторы.

Далее по герметичным линиям подвода пробы воздух поступает на входы работающих газоанализаторов для проведения измерений.

Результаты измерений выводятся на Устройство сбора, обработки и передачи информации (УСОИ) через интерфейс RS232 или через устройства аналогово-цифрового преобразования. Передача усреднённых за 20 минут данных в центр сбора и обработки информации (ЦОИ) происходит по линиям сотовой связи (GPRS) и выделенным интернет-каналам.

Для «АСКЗА-М» допускаются следующие варианты расположения комплекта средств измерений:

• Комплект средств измерений в монтажном шкафу-стойке в павильоне.

Павильон представляет собой блок-бокс для установки оборудования КИПиА (типа УБ-3). Павильон устанавливается на специально подготовленной площадке на асфальтобетонном основании или фундаментных блоках, имеющей подвод электропитания, и обеспеченной контуром заземления.

• Комплект средств измерений в монтажном шкафу-стойке в специализированном помещении. «АСКЗА-М» подключается к сети электропитания помещения.

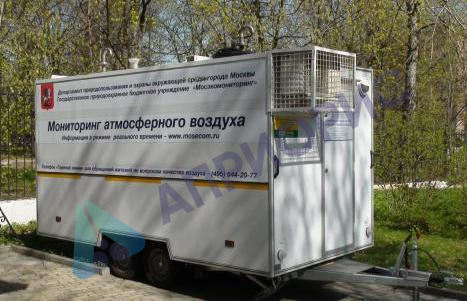

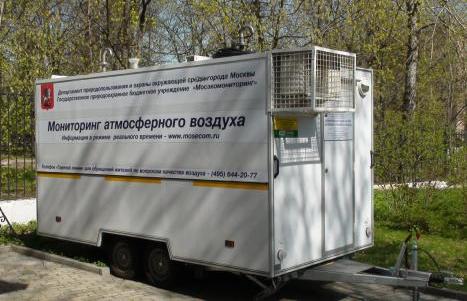

• Комплект средств измерений в монтажном шкафу-стойке в автомобильном прицепе. «АСКЗА-М» подключается к внешней сети электропитания.

Программное обеспечение

В «АСКЗА-М» установлено программное обеспечение, алгоритм работы которого представляет собой замкнутый цикл операций. Вначале проверяется работоспособность измерительного канала. В случае неработоспособности канала, происходит автоматическое его отключение. После проверки работоспособности, по каналу запрашиваются данные, которые затем сохраняются.

На заключительном этапе алгоритма происходит формирование измерительного файла с данными и запись данных в почтовый файл, для дальнейшей отправки в аналитический отдел для их обработки и дальнейшего использования. После чего канал возвращается в начальную стадию алгоритма. Идентификационные данные программного обеспечения.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений для встроенной части ПО и для внешней части ПО соответствует по МИ 3286 — 2010 уровню защиты «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Идентификационные данные ПО
