Калибровка дефектоскопа многофункционального ДАМИ-С09
Поверка осуществляется по методике поверки раздел 14, Руководства по эксплуатации «Дефектоскопы многофункциональные ДАМИ-С09» ВЛНГ 990109 РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в сентябре 2010 года.
Основные средства поверки:
- Мера моделей дефектов TS-2 из комплекта мер моделей дефектов КМД-Вотум, номинальное значение геометрических размеров искусственных дефектов 010, 7×7, 12×12, 20×20 мм;
- Мера моделей дефектов RSA-0,2-0,5-1, номинальное значение ширины искусственных дефектов 0,15 мм, номинальное значение глубины 0,2; 0,5; 1,0 мм;
- Мера моделей дефектов RSS-0,2-0,5-1, номинальное значение ширины искусственных дефектов 0,15 мм, номинальное значение глубины 0,2; 0,5; 1,0 мм;
- Осциллограф универсальный С1-99, диапазон частот от 0 до 100 МГц, амплитуда исследуемых сигналов с делителем 200 В.
Сведения о методах измерений
- Используются для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации ВЛНГ 990109 РЭ.
Нормативные документы
- Технические условия ТУ 427610-002-72932985-09 «Дефектоскопы многофункциональные ДАМИ-С09».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Предназначены для:
- измерения площади и координат дефектов с помощью полученных двумерных изображений;
- контроля импедансным методом — для обнаружения дефектов типа расслоения и непроклея в клееных, паяных многослойных конструкциях, а также конструкциях с сотовым заполнителем;
- контроля вихретоковым методом — для обнаружения поверхностных трещин и несплошно-стей в деталях из немагнитных и ферромагнитных металлов и сплавов;
- контроля ударным методом — для обнаружения дефектов типа расслоений и непроклеев в сложных композитных материалах;
- световой и звуковой сигнализации обнаружения дефекта в процессе контроля;
- построения проекций дефекта на поверхности контроля в виде двумерных изображений;
- накопления и сохранения результатов в процессе контроля с целью последующей их перезаписи в компьютерный банк данных или представления в виде документа.

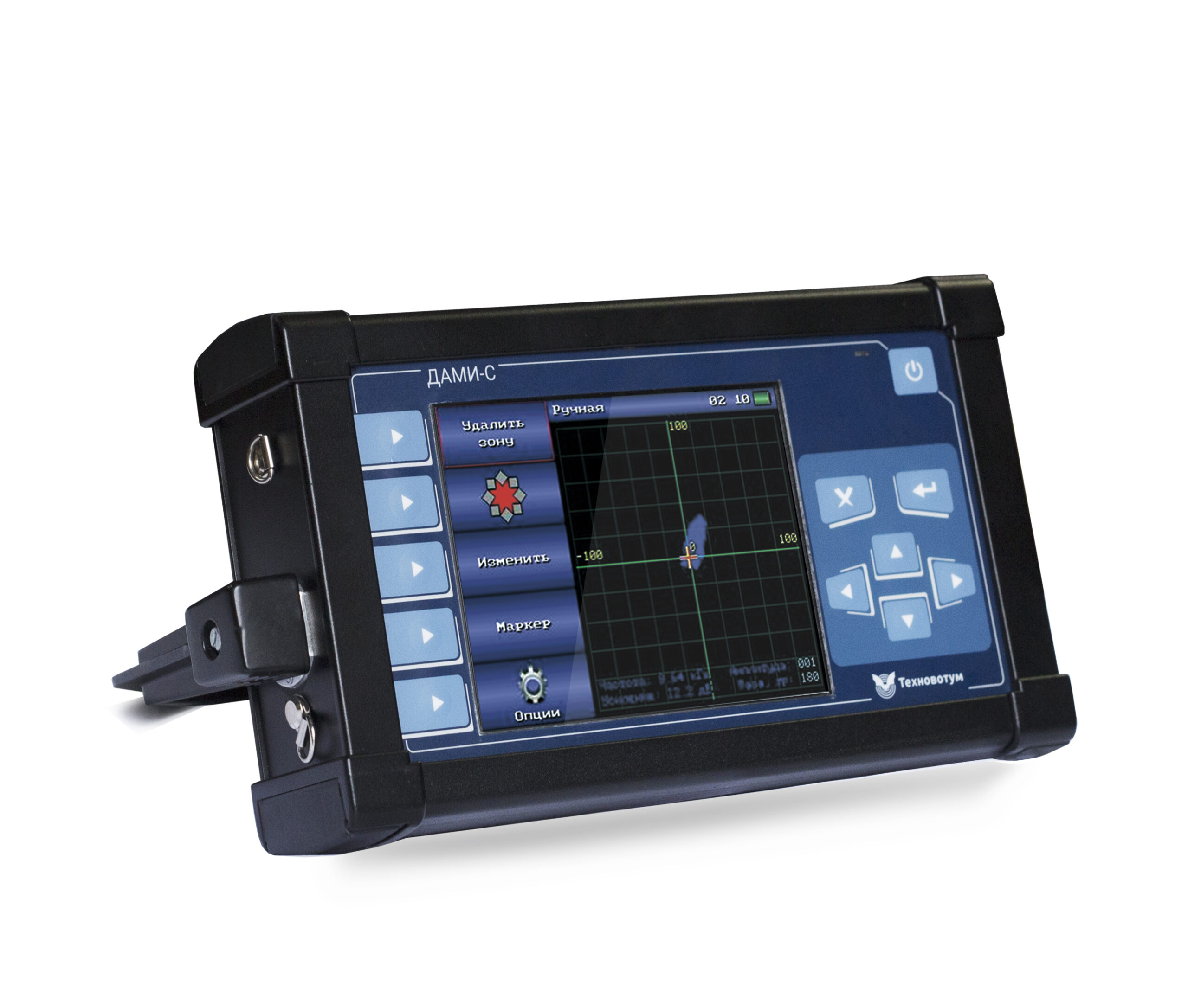

Дефектоскопы ДАМИ-С09 являются малогабаритными переносными приборами и предназначены для ручного контроля.
Описание средства измерения
Принцип действия дефектоскопов ДАМИ-С09 основан на:
- реализации методов импедансной дефектоскопии, основанных на регистрации изменений режима генерации механических колебаний в стержне преобразователя, контактирующего с поверхностью объекта контроля в зависимости от изменения механического импеданса контролируемой зоны;
- реализации методов вихретоковой дефектоскопии, основанных на регистрации изменений электромагнитного поля вихревых токов, наводимых возбуждающей катушкой в электропроводящем объекте контроля;
- реализации методов ударной дефектоскопии, основанных на регистрации изменений в спектре сигнала свободных колебаний, полученного в результате удара ро дефектному участку по сравнению со спектром сигнала свободных колебаний, полученного в результате удара по бездефектному участку.
Дефектоскопы ДАМИ-С09 позволяют получать С-изображения дефектов, которые строятся в виде проекции на участок контролируемого объекта, выбираемый оператором. С-изображения по желанию оператора могут передаваться во внешнюю ЭВМ для последующего хранения, визуализации и документирования. В приборе также реализован режим определения площади и координат дефектов по полученному С-изображению.
Дефектоскопы ДАМИ-С09 могут использоваться в судостроении, авиационной, космической, автомобильной, строительной и других отраслях промышленности для контроля изделий, как в процессе изготовления, так и в условиях эксплуатации.
Программное обеспечение
В дефектоскопе установлены три программы: «Импедансный дефектоскоп», «Вихретоковый дефектоскоп», «Ударный дефектоскоп». Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 1.
При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики дефектоскопа.
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Импедансный
дефектоскоп |
ДАМИ-С09 | 1.21 | …1 | — |
| Вихретоковый
дефектоскоп |
ДАМИ-С09 | 1.14 | …* | — |
| Ударный дефектоскоп | ДАМИ-С09 | 1.10 | …* | — |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование параметра | Значение параметра |
| Диапазон рабочих частот, кГц | 1-1000 |
| Условная чувствительность в режиме импедансного контроля,
ММХММ |
12×12 |
| У словная чувствительность в режиме вихретокового контроля, мм | 0,2 |
| Условная чувствительность в режиме ударного контроля, ммхмм | 12×12 |
| Предел допускаемой относительной погрешности определения координат дефекта, % | ±5 |
| Предел допускаемой относительной погрешности определения площади искусственных дефектов размером от 12мм х 12мм, % | ±30 |
| Питание от сети переменного тока:
— напряжение, В — частота, Гц |
220±22
50± |
| Питание от аккумулятора:
— напряжение, В — емкость, А-ч — время автономной работы, ч, не менее |
7.4
4.4 8 |
| Потребляемая мощность:
— от сети переменного тока, В-А — от аккумулятора, мА |
15
600 |
| Габаритные размеры, длинахширинахвысота, мм | 180x110x50 |
| Экран:
— тип — разрешение, ширинах высота, пикселей |
TFT
320×240 |
| Масса прибора без аккумулятора, преобразователя и сканирующего устройства, кг, не более | 1,0 |
| Средняя наработка на отказ с учетом технического обслуживания, ч, не менее | 1000 |
| Среднее время восстановления работоспособности, ч, не более | 6 |
| Виды сигнализации наличия дефекта | Звуковая световая |
| Производительность контроля, изм./с, не менее | 500 |
| Средний срок службы (исключая преобразователь, сканер и аккумулятор), лет, не менее | 5 |
| Рабочий диапазон температур, °С | от минус 5 до 45 |
| Относительная влажность окружающего воздуха, %, не более | 98 при ±35°С |
Поверка осуществляется по методике поверки раздел 14, Руководства по эксплуатации «Дефектоскопы многофункциональные ДАМИ-С09» ВЛНГ 990109 РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в сентябре 2010 года.
Основные средства поверки:
- Мера моделей дефектов TS-2 из комплекта мер моделей дефектов КМД-Вотум, номинальное значение геометрических размеров искусственных дефектов 010, 7×7, 12×12, 20×20 мм;
- Мера моделей дефектов RSA-0,2-0,5-1, номинальное значение ширины искусственных дефектов 0,15 мм, номинальное значение глубины 0,2; 0,5; 1,0 мм;
- Мера моделей дефектов RSS-0,2-0,5-1, номинальное значение ширины искусственных дефектов 0,15 мм, номинальное значение глубины 0,2; 0,5; 1,0 мм;
- Осциллограф универсальный С1-99, диапазон частот от 0 до 100 МГц, амплитуда исследуемых сигналов с делителем 200 В.
Сведения о методах измерений
- Используются для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации ВЛНГ 990109 РЭ.
Нормативные документы
- Технические условия ТУ 427610-002-72932985-09 «Дефектоскопы многофункциональные ДАМИ-С09».
