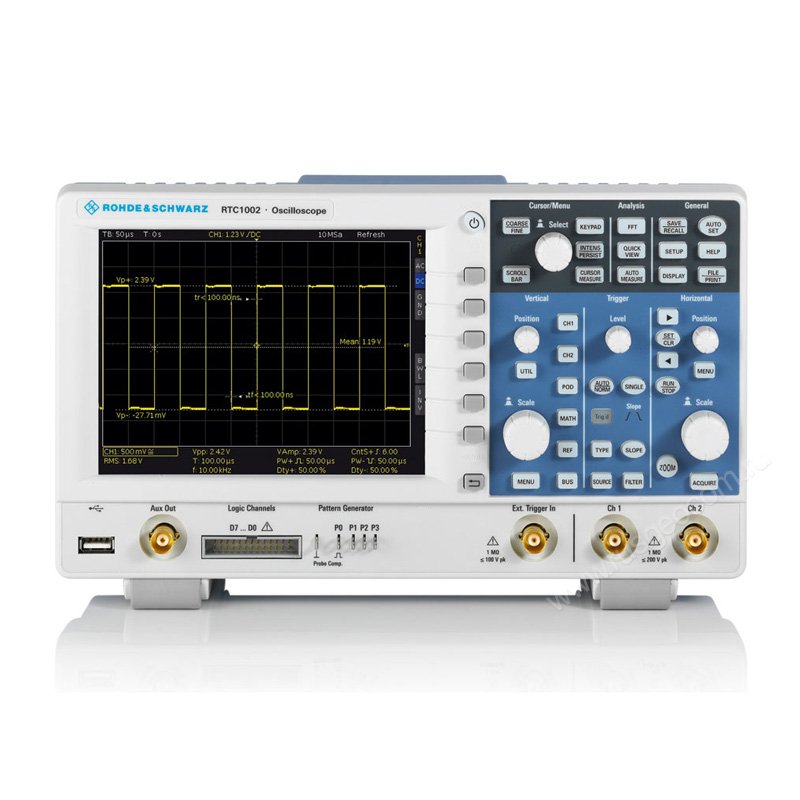

Осциллограф Rohde Schwarz RTC1002 MAX, 2 канала, 100 МГц, генератор
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(с НДС)
Осциллограф Rohde Schwarz RTC1002 MAX относится к лабораторным приборам базового уровня, которые предназначены для решения широкого круга повседневных задач. Обладая компактным размером и многофункциональностью, он не займет много места на вашем рабочем столе и позволит выполнять целый ряд разнотипных измерений при диагностике и наладке радиоэлектронных устройств и цифровой аппаратуры без необходимости задействования других приборов. Представляя собой средство измерений утвержденного типа, устройство может применяться не только для любительских и малобюджетных приложений или обучения, но и во всех сферах, подпадающих под Госрегулирование, в том числе, для контроля качественных характеристик продукции на производстве.
Преимущества
- Встроенный генератор, предустановленный в модификации, может применяться для синтеза сигналов стандартных форм: синусоидальных, прямоугольных, пилообразных и пр., а также 4-битных цифровых последовательностей в ходе испытаний преобразователей, усилителей и других подобных изделий либо при решении демонстрационных задач при использовании прибора в образовательной сфере.
- Анализ спектра в режиме БПФ на 128 000 точек входит в стандартный перечень функций Rohde Schwarz RTC1002 MAX, обеспечивая выполнение исследований сложных сигналов в частотной области.
- Измерительно-диагностические функции – тестер компонентов, вольтметр и частотомер, используемые для контроля электрических параметров и проверки исправности отдельных элементов и узлов при сервисном обслуживании или комплексном тестировании электронных и цифровых устройств, ускоряют отыскание неполадок и определение их причин.
- Широкий перечень совместимых пробников: пассивных и активных, токовых, обычных и высоковольтных под разные частотные диапазоны – позволяет работать с разнотипными устройствами и системами, расширяя сферу применения осциллографа.
Особенности
Rohde Schwarz RTC1002 MAX функционирует на высокопроизводительном АЦП с низким уровнем собственного шума. За счет этого достигается гарантированная точность и достоверность отображения осциллограмм. Режим объединения каналов позволяет удвоить показатель максимальной частоты дискретизации и увеличить в два раза глубину памяти при отслеживании отдельного сигнала сложной формы. Цветной дисплей, расширяемый по вертикали с помощью функции виртуального экрана до 20 делений, позволяет отслеживать до 13 сигналов одновременно, повышая наглядность работ. Базовые возможности устройства можно гибко расширить – увеличить полосу пропускания, задействовать дополнительные функции и режимы синхронизации, и т.д., воспользовавшись соответствующими опциями.
При использовании в промышленной отрасли цифровой осциллограф может быть дооснащен опцией синхронизации и декодирования протоколов для анализа последовательных интерфейсов популярных типов. Для работы с MSO-сигналами предусмотрена возможность дооборудования прибора 8 цифровыми входами. Повысить производительность серийных измерений, например, при испытаниях типовых изделий и компонентов, позволяет функция тестирования по маске. Работу в режиме дистанционного управления обеспечивают интерфейсы LAN и USB, предназначенные для подключения прибора к ПК.
Rohde & Schwarz RTC1002 MAX |
|
---|---|
Система вертикального отклонения |
|
Количество каналов |
2 |
Полоса пропускания (–3 дБ) |
100 МГц |
Время нарастания (расчетное) |
7 нс |
Входной импеданс |
1 MΩ ± 2 % || 14 пФ ± 2 пФ |
Входная чувствительность при максимальной полосе пропускания во всех диапазонах |
от 1 мВ/дел до 10 В/дел |
Точность усиления по постоянному напряжению |
смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки |
Входная чувствительность во всех диапазонах |
3% |
Система сбора данных |
|
Максимальная частота дискретизации (в реальном масштабе времени) |
1 млрд отсчетов/с; 2 млрд отсчетов с перемежением |
Память для собранных данных |
1 млн отсчетов; 2 млн отсчетов с перемежением |
Система горизонтального отклонения |
|
Диапазон временной развертки |
от 1 нс/дел до 100 с/дел |
Система запуска |
|
Типы запуска (базовая модель) |
по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту |
Опция |
I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN |
Функции анализа и измерений |
|
Функция быстрого вывода QuickView |
размах напряжения, положительный/отрицательный пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота |
Автоматизированные измерения |
длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положительный/отрицательный выброс, длительность импульса, коэффициент заполнения±, время нарастания/спада, задержка, фаза |
Математические операции с сигналом |
сложение, вычитание, умножение, деление, БПФ |
Опция MSO |
|
Цифровые каналы |
8 (1 логический пробник) |
Частота дискретизации |
1 млрд отсчетов/с |
Память для собранных данных |
1 млн отсчетов |
Опция генератора сигналов |
|
Разрешающая способность, частота дискретизации |
8 бит, 978 тыс. отсчетов/с |
Амплитуда (высокое-Z; 50 Ω) |
от 60 мВ до 6 В (V размах ); от 30 мВ до 3 В (V размах ) |
Постоянное амплитудное смещение (синусоидальный) |
От 0,1 Гц до 50 кГц |
Импульсный/прямоугольный и пилообразный/треугольный |
От 0,1 Гц до 10 кГц |
Опция 4-разрядного генератора цифровых последовательностей (шаблонов) |
|
Интервал дискретизации |
от 20 нс до 42 с, выше/ниже |
Объем памяти |
2048 отсчетов |
4-разрядный счетчик (частота) |
От 100 мГц до 50 МГц |
Меандр (частота) |
От 1 мГц до 500 кГц |
Цифровой вольтметр |
|
Измерения (постоянный ток, СКЗ переменного + постоянного тока, СКЗ переменного тока разрешение) |
до 3 разрядов |
Частотомер |
|
Разрешение |
6 разрядов |
Общие данные |
|
Экран |
6,5", цветной VGA-дисплей (640 × 480 пикселей) |
Интерфейсы |
1 x USB-хост, USB-устройство, локальная сеть |
Акустический шум |
30,4 дБ(A) |
Габариты (Ш × В × Г) |
285 мм × 175 мм × 140 мм (11,22" × 6,89" × 5,51" ) |
Масса |
1,7 кг (3,75 фунта) |
