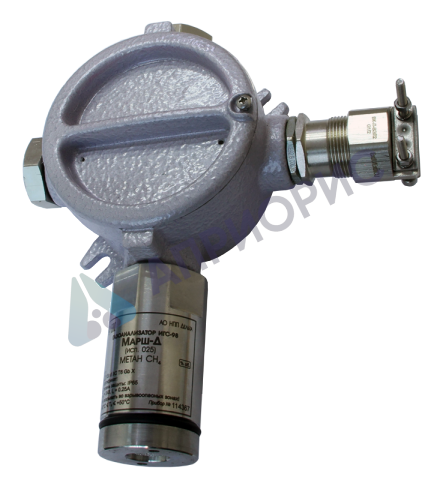

ИГС-98-Д (исп. 025) газоанализатор взрывозащищённый стационарный

Технические вопросы: 8 800 777 20 78 доб. 329

Отправить заявку: sale@aprioris.ru

(с НДС)

Поверка входит в стоимость

Под заказ

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Стационарный взрывозащищённый газоанализатор ИГС-98-Д исполнения 025 предназначен для автоматического измерения содержания кислорода, токсичных, горючих и опасных газов.

Область применения

Данный прибор может использоваться в рабочей зоне, где возможно превышение концентрации данных газов или снижение/повышение концентрации кислорода.

Описание стационарного газоанализатора ИГС-98-Д исполнения 025

Конструктивно прибор исполнен в сборном корпусе из коммутационной части, выполненной из литого алюминия, и измерительной головки - нержавеющая сталь. На корпусе газоанализатора присутствуют герметичные вводы для кабеля электропитания и выходных сигналов, фланцы с отверстиями для крепления. В корпусе устройства размещены печатные платы, а в измерительной головке установлен измерительный модуль, содержащий газочувствительный сенсор, плату нормализатора сигнала и управляющую плату. В коммутационной части прибора устанавливается плата коммутации.

Газочувствительный сенсор преобразует концентрацию контролируемого газа в электрический сигнал, плата нормализатора сигнала унифицирует сигналы от разных сенсоров к общему виду, управляющая плата оцифровывает полученные сигналы и передаёт значения на внешнее устройство в виде аналогового токового сигнала 4-20 мА и по цифровому последовательному интерфейсу EIA-485 протокол MODBUS RTU.

Питание осуществляется от внешнего источника. Номинальное напряжение питания 24 В.

Соединение с источником питания и внешними устройствами производится через кабельные вводы и клеммные колодки, расположенные на плате прибора коммутационной части.

Устройство может использоваться в составе измерительных систем контроля А-4М, А-8М и с пультом А1 (подключение по токовому сигналу 4-20 мА), с любым программируемым логическим контроллером по интерфейсу EIA485 (например, ПЛК110[М02]-220.30.Р-L). В качестве регистратора данных возможно использование модуля сбора данных МСД-200.

Модификации газоанализатора ИГС-98-Д исполнения 025

Модификации	Используемые сенсоры	Диапазон измерения	Участок диапазона измерений	Пределы допускаемой основной погрешности, %		Пороги срабатывания		Время установления показаний T_0,9, с, не более
				приведённой	относительной	1	2
Агат-Д (диоксид азота NO₂)	RS4-NO2-50 ЭХ NO2-A1 ЭХ	0,01 - 10, мг/м³	0,01 - 1, мг/м³	25		2	10	60
			1 - 10, мг/м³		25
		0,1 - 32, мг/м³	0,1 - 2, мг/м³	15				50
			2 - 32, мг/м³		15
		1 - 320, мг/м³	1 - 10, мг/м³	15				40
			10 - 320, мг/м³		15
Айва-Д (оксид азота NO)	2NФ-50Л ЭХ NO-A1 ЭХ NO-AE ЭХ	0,01 - 5, мг/м³	0,01 - 1, мг/м³	25		5	5	45
			1 - 5, мг/м³		25
		0,1 - 32, мг/м³	0,1 - 5, мг/м³	15
			5 - 32, мг/м³		15
		1 - 4000, мг/м³	1 - 50, мг/м³	15				75
			50 - 4000, мг/м³		15
Астра-Д (аммиак NH₃)	RS4-NH3-300 ЭХ NH3/MR-100 ЭХ RS4-NH3-1000 ЭХ NH3/MR-1000 ЭХ	0,01 - 10, мг/м³	0,01 - 1, мг/м³	25		20	60	40
			1 - 10, мг/м³		25
		0,1 - 200, мг/м³	0,1 - 10, мг/м³	15
			10 - 200, мг/м³		15
		1 - 1600, мг/м³	1 - 100, мг/м³	15				60
			100 - 1600, мг/м³		15
Бином-Д (пары углеводородов CH (C₂ - C₁₀))	RS4-CHTC-100 ТК ДТЭ 1-0,15-3 (А1) ТК СГ-2140 ПП MSH-P/HR/5/V/P ОПТ KGS 701 ТК	50 - 3200, мг/м³	50 - 900, мг/м³	35		300	900	60
			900 - 3200, мг/м³		35
		0,01 - 2 об. доля, %	0,01 - 0,2 об. доля, %	15		0,2	0,4	45
			0,2 - 2 об. доля, %		15
Бриз-Д (этанол C₂H₅OH)	KGS701 ТК	0,1 - 32, мг/м³	0,1 - 5, мг/м³	25		1	5	180
			5 - 32, мг/м³		25
		10 - 8000, мг/м³	10 - 1000, мг/м³	15				45
			1000 - 8000, мг/м³		15
		0,01 - 1,6 об. доля, %	0,01 - 0,2, мг/м³	15
			0,2 - 1,6, мг/м³		15
Верба-Д (водород H₂)	RS4-CHTC-100 ТК 2H2-81Л ЭХ	0,01 - 4 об. доля, %	0,01 - 0,4 об. доля, %	15		15		60
			0,4 - 4 об. доля, %		15
Гелиос-Д (гелий He)	RS4-TCHE-100	1 - 100 об. доля, %	1 - 10 об. доля, %	25		по запросу		20
			10 - 100 об. доля, %		25
Дукат-Д (диоксид углерода СО₂)	MSH-P/CO2/NC/5/V/P ОПТ MSH-P/HCO2/NC/5/V/P ОПТ	10 - 2000, мг/м³	10 - 200, мг/м³	25		0,5	2,5	45
			200 - 2000, мг/м³		25
		0,01 - 5 об. доля, %	0,01 - 0,5 об. доля, %	15
			0,5 - 5 об. доля, %		15
		0,1 - 100 об. доля, %	0,1 - 5 об. доля, %	15
			5 - 100 об. доля, %		15
Клевер-Д (кислород O₂)	O2-A3 ЭХ RS4-O22-30 ЭХ	0,01 - 1,6 об. доля, %	0,01 - 1 об. доля, %	15		18	23	35
			1 - 1,6 об. доля, %		15
		0,1 -32 об. доля, %	0,1 - 20 об. доля, %	2,5				15
			20 - 32 об. доля, %		2,5
		1 - 100 об. доля, %	1 - 30 об. доля, %	5				45
			30 - 100 об. доля, %		5
Мак-Д (оксид углерода CO)	RS4-CO-2000 ЭХ ECO-Sure (2E) ЭХ 2ФС-90Л ЭХ	0,01 - 32, мг/м³	0,01 - 10, мг/м³	15		20	100	60
			10 - 32, мг/м³		15
		0,1 - 320, мг/м³	0,1 - 20, мг/м³	15
			20 - 320, мг/м³		15
		1 - 3200, мг/м³	1 - 200, мг/м³	15
			200 - 3200, мг/м³		15
Мальва-Д (метанол СН₃ОН)	RS4-C2H5OH-500 ЭХ	0,1 - 32, мг/м³	0,1 - 5, мг/м³	25		0,5	5	180
			5 - 32, мг/м³		25
		10 - 8000, мг/м³	10 - 1000, мг/м³	15				45
			1000 - 8000, мг/м³		15
		0,01 - 1,6 об. доля, %	0,01 - 0,2 об. доля, %	15
			0,2 - 1,6 об. доля, %		15
Марш-Д (метан CH₄)	RS4-CHTC-100 ТК ДТЭ 1-0,15-3 (А1) ТК СГ-2140 ПП MSHP/HR/5/V/P ОПТ KGS701 ТК	0,01 - 1 об. доля, %	0,01 - 0,2 об. доля, %	15		0,5	1	30
			0,2 - 1 об. доля, %		15
		0,01 - 3,2 об. доля, %	0,01 - 0,5 об. доля, %	15
			0,5 - 3,2 об. доля, %		15
		0,01 - 5 об. доля, %	0,01 - 0,5 об. доля, %	10				45
			0,5 - 5 об. доля, %		10
		1 - 100 об. доля, %	1 - 5 об. доля, %	10
			5 - 100 об. доля, %		10
Пион-Д (пропан C₃H₈)	RS4-CHTC-100 ТК ДТЭ 1-0,15-3 (А1) ТК СГ-2140 ПП KGS701 ТК MSHP/HR/5/V/P ОПТ	0,01 - 2 об. доля, %	0,01 - 0,2 об. доля, %	15		0,2	0,4	45
			0,2 - 2 об. доля, %		15
		0,1 - 100 об. доля, %	0,1 - 2 об. доля, %	15
			2 - 100 об. доля, %		15
Сапфир-Д (диоксид серы SO₂)	SO2-AF ЭХ	0,01 - 4, мг/м³	0,01 -1, мг/м³	25		10	10	60
			1 - 4, мг/м³		25
		0,1 - 32, мг/м³	0,1 - 10, мг/м³	15
			10 - 32, мг/м³		15
		1 - 320, мг/м³	1 - 20, мг/м³	15
			20 - 320, мг/м³		15
Сирень-Д (сероводород H₂S)	RS4-H2S-100 ЭХ H2S-A1 ЭХ	0,01 - 4, мг/м³	0,01 - 1, мг/м³	25		3	10	60
			1 - 4, мг/м³		25
		0,1 - 32, мг/м³	0,1 - 3, мг/м³	15
			3 -32, мг/м³		15
		1 - 200, мг/м³	1 - 20, мг/м³	15
			20 - 200, мг/м³		15
Флора-Д (формальдегид H₂CO)	RS4-CH2O-10 ЭХ CH2O-M-10 ЭХ	0,1 - 10, мг/м³	0,1 - 0,5, мг/м³	25		0,5	2,5	180
			0,5 - 10, мг/м³		25
Хвощ-Д (хлористый водород HCl)	HCL/M-20 ЭХ	0,1 - 32, мг/м³	0,1 - 5, мг/м³	15		5	15	60
			5 - 32, мг/м³		15
		1 - 320, мг/м³	1 - 15, мг/м³	15
			15 - 320, мг/м³		15
Хмель-Д (хлор Cl₂)	SureCell Cl2 ЭХ CL2-A1 ЭХ RS4-Cl2-30 ЭХ	0,01 - 4, мг/м³	0,01 - 0,4, мг/м³	25		1	5	90
			0,4 - 4, мг/м³		25
		0,1 - 32, мг/м³	0,1 - 1, мг/м³	15				120
			1 - 32, мг/м³		15

Примечания:
ЭХ - электрохимический сенсор;
ТК - термокаталитический сенсор;
ПП - полупроводниковый сенсор;
ОПТ - оптический сенсор.

Технические характеристики стационарного взрывозащищённого газоанализатора ИГС-98-Д исполнения 025

Характеристики	Значения
Взрывозащита	1ExdIICT6Gb
Сигнализация	отсутствует
Выходной сигнал	4-20 мА; Modbus RTU
Напряжение питания, В:
- номинальное	24
- рабочее	8 - 24
Потребляемая мощность, В·А, не более	2,5
Габаритные размеры, мм, не более	205×160×83
Масса, кг, не более	1,4
Защита от пыли и влаги	IP65
Условия эксплуатации:
- температура окружающей среды, °C	от -60 до +50
- давление, кПа	от 84 до 120
- влажность воздуха (без конденсации влаги), %	от 0 до 95
Гарантийный срок, мес.	12
Срок службы, лет, не менее	10

Комплект поставки

Наименование	Количество
Газоанализатор	1
Кабельная часть коммутационного разъёма IP67	1
Паспорт	1
Руководство по эксплуатации	1
Дополнительные принадлежности:
Поверочная насадка-адаптер НГ-105 ФГИМ.413944.006	1
Барьер искрозащиты ФГИМ.468369.002	1
Блок питания 24В, 6Вт, адаптер в розетку	1
Блок питания 24В, 15Вт, на DIN рейку	1

Примечание: по желанию заказчика комплект заказа может быть изменён или дополнен.

Разрешительная документация и сертификаты на газоанализатор ИГС-98-Д исполнения 025

У газоанализатора ИГС-98-Д исполнения 025 имеется Свидетельство об утверждении типа средств измерений (РФ), Сертификат соответствия (Таможенный Союз), Сертификат соответствия (ГОСТ) и Свидетельство о типовом одобрении (Российский Морской Регистр Судоходства). Данная документация высылается дополнительно по запросу Потребителя.

Свидетельство об утверждении типа средств измерений (РФ) Сертификат соответствия (Таможенный Союз) Сертификат соответствия (ГОСТ) Свидетельство о типовом одобрении (Российский Морской Регистр Судоходства)

Внешний вид

Габаритные и установочные размеры ИГС-98-Д (исп. 025)
