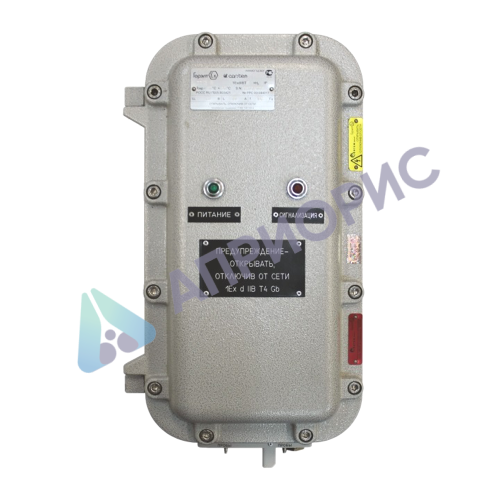

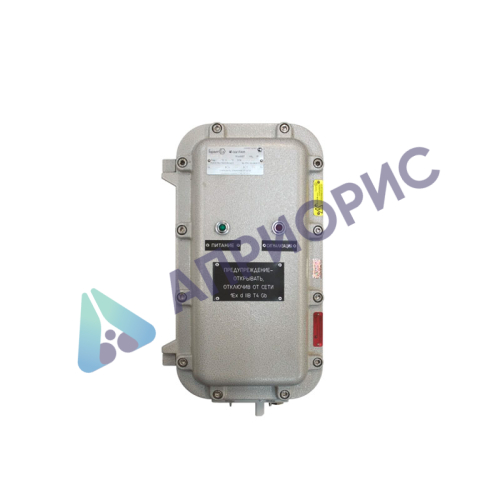

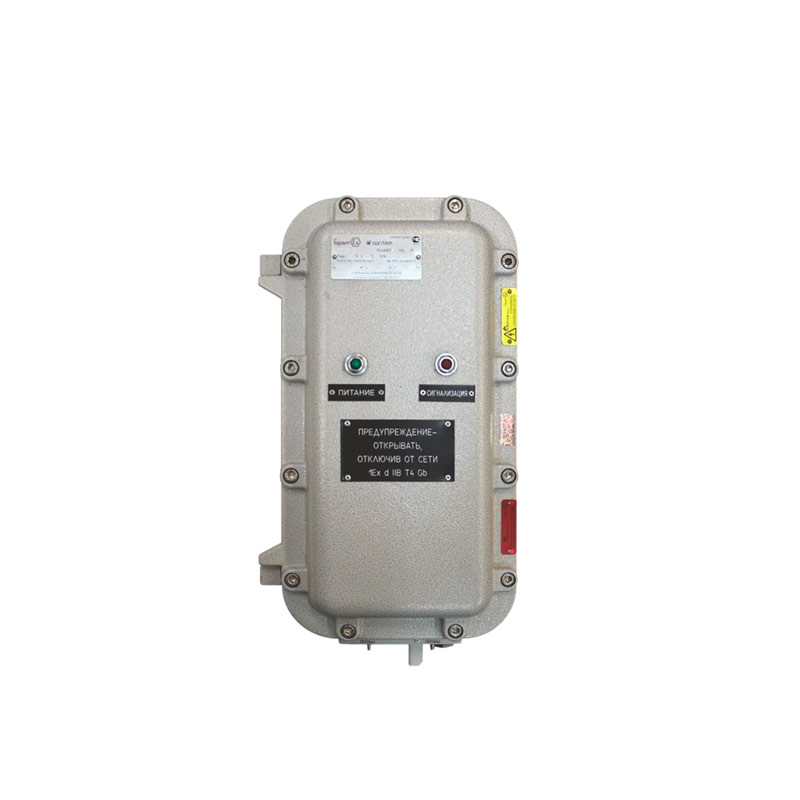

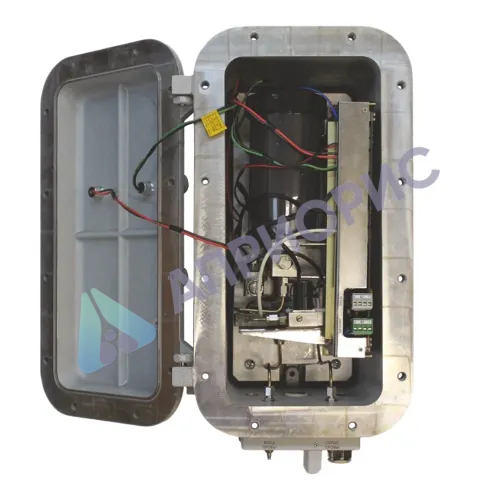

ДАРТ датчик-газоанализатор компонентов ракетного топлива (КРТ) стационарный
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(с НДС)
Стационарный датчик-газоанализатор компонентов ракетного топлива ДАРТ используется для автоматического непрерывного измерения паров компонентов ракетного топлива (КРТ) в воздухе контролируемых помещений.
Применяется стационарный датчик-газоанализатор НДМГ в составе систем контроля паров КРТ.
Газоанализатор ДАРТ выполняет следующие функции:
- измерение массовой концентрации паров НДМГ в воздухе;
- выдача выходного сигнала постоянного тока (4 - 20) мА, пропорционального измеренному значению массовой концентрации паров НДМГ;
- выдача прерывистой световой индикации красного цвета СИГНАЛИЗАЦИЯ, свидетельствующей о достижении измеренным значением массовой концентрации паров НДМГ порога срабатывания сигнализации ПОРОГ1;
- выдача прерывистой световой индикации повышенной частоты красного цвета СИГНАЛИЗАЦИЯ, свидетельствующей о достижении измеренным значением массовой концентрации паров НДМГ порога срабатывания сигнализации ПОРОГ2;
- выдача световой индикации зелёного цвета ПИТАНИЕ при подключении газоанализатора к источнику напряжения питания постоянного тока;
- выдача непрерывной световой индикации красного цвета СИГНАЛИЗАЦИЯ и фиксированного значения тока в линию выходного сигнала постоянного тока в случае неисправности газоанализатора;
- связь с внешним устройством по цифровому каналу связи RS485.
Исполнения газоанализаторов ДАРТ
Обозначение | Условное наименование | Химическая формула определяемого компонента | Зона размещения |
ИБЯЛ.413411.054 | ДАРТ | (CH3)2N2H2 (НДМГ) (несимметричный диметилгидрозин) | взрывоопасная |
ИБЯЛ.413411.054-01 | ДАРТ-К | Н2N-NH2 (амидол) | невзрывоопасная |
ИБЯЛ.413411.054-02 | ДАРТ-А | N2H4·H2O (гидразин-гидрат) | невзрывоопасная |
ИБЯЛ.413411.054-03 | ДАРТ-К-ВЗ | Н2N-NH2 (амидол) | взрывоопасная |
ИБЯЛ.413411.054-04 | ДАРТ-А-ВЗ | N2H4·H2O (гидразин-гидрат) | взрывоопасная |
Технические характеристики датчика-газоанализатора компонентов ракетного топлива ДАРТ
Характеристики | Значения | Примечания |
Режим работы | непрерывный | |
Рабочее положение | вертикальное | |
Способ забора пробы | принудительный | встроенный побудитель расхода |
Принцип действия | электрохимический | |
Поверочный компонент | несимметричный диметилгидразин (НДМГ) | (CH3)2N2H2 |
Диапазон измерений по поверочному компоненту (НДМГ), мг/м3 | от 0 до 1 | от 0 до 10 ПДК |
Диапазон показаний по поверочному компоненту (НДМГ), мг/м3: | ||
- по выходному цифровому каналу связи | от 0 до 5 | от 0 до 50 ПДК |
- по выходному сигналу постоянного тока | от 0 до 1 | от 0 до 10 ПДК |
Значения порогов срабатывания по умолчанию, мг/м3: | ||
- ПОРОГ1 | 0,1 | |
- ПОРОГ2 | 0,5 | |
Допускаемая основная приведенная погрешность: | ||
- абсолютная (в диапазоне измерений от 0 до 0,1 мг/м3), мг/м3 | ± 0,025 | |
- относительная (в диапазоне измерений от 0,1 до 1 мг/м3), % | ± 25 | |
Время срабатывания, мин, не более: | ||
- ПОРОГ1 | 1 | |
- ПОРОГ2 | 3 | |
Рабочие условия эксплуатации: | ||
- температура окружающего воздуха, °С | от +1 до +45 | |
- атмосферное давление, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 800) | |
- относительная влажность окружающей среды при +25 °С, % | от 30 до 80 | без конденсации влаги |
- массовая концентрация пыли в анализируемой пробе, г/м3, не более | 0,01 | |
Степень защиты от воздействия воды и пыли (по ГОСТ 14254-96) | IP 65 | |
Маркировка взрывозащиты | 1Ex d IIB T4 Gb | |
Максимальная длина линии связи между датчиком и источником питания, м | 500 | при сопротивление £10 Ом |
Электрическое питание, В | от 18 до 32 | источник постоянного тока |
Номинальная потребляемая мощность, Вт, не более | 25 | |
Габаритные размеры (Д×Ш×В), мм, не более | 260×230×460 | |
Масса, кг, не более | 20 | |
Выходной цифровой канал связи | RS485 | MODBUS RTU, 9600 бод |
Выходной сигнал постоянного тока, мА | 4 - 20 | по ГОСТ 26.011-80 |
Время прогрева, мин, не более: | 30 | |
Интервал работы без корректировки показаний по ПГС, мес, не менее: | 12 | |
Средний полный срок службы ДАРТ, лет, не менее | 10 |
Комплект поставки датчика-газоанализатора ДАРТ:
- датчик-газоанализатор паров КРТ ДАРТ;
- комплект запасных частей КЗЧ (ИБЯЛ.413943.045);
- комплект инструмента и принадлежностей КИП (ИБЯЛ.413944.064).
По отдельному заказу поставляются (необходимы для постоянной работы и обслуживания газоанализатора):
- фильтр поглотитель гептила (фильтр сменный) ИБЯЛ.418312.119 (взамен выработавшего свой ресурс);
- электрохимическая ячейка (ЭХЯ) ИБЯЛ.418425.125 (взамен выработавшей свой ресурс).
Разрешительная документация и сертификаты на датчик-газоанализатор компонентов ракетного топлива ДАРТ
У датчика-газоанализатора компонентов ракетного топлива ДАРТ имеется Свидетельство об утверждении типа средств измерений (РФ), Декларация о соответствии (Таможенный союз) и Сертификат соответствия (Таможенный союз). Данная документация высылается дополнительно по запросу Потребителя.
