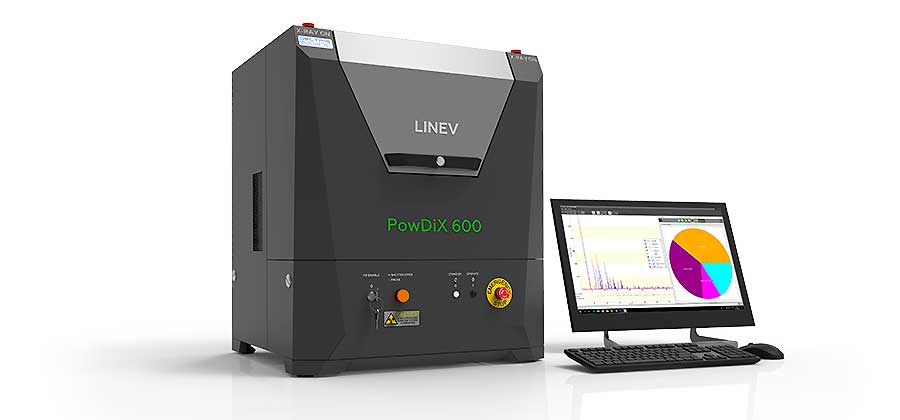

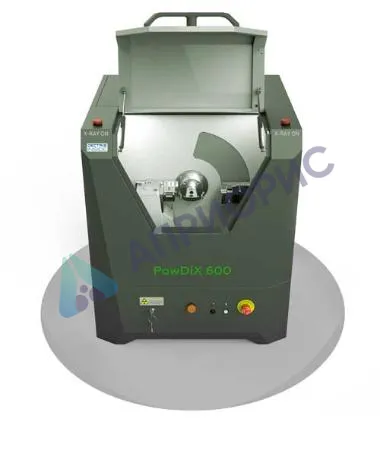

Рентгеновский порошковый дифрактометр POWDIX 600/300

Порошковый рентгеновский дифрактометр настольного типа для рентгенофазового и структурного анализа материалов и веществ.

• Компактный дизайн
• Тета/тета геометрия
• Высокоэффективный линейный 1D детектор
• Высокая скорость измерения
• Высокое отношение сигнал/шум
• Не требуется внешнее водяное охлаждение
• Гарантированная безопасность
• Продолжительные сроки эксплуатации рентгеновской трубки и детектора
• Аналитическое программное обеспечение с интегрированной базой данных
• Лучшее соотношение цена-качество

Особенностью схемы рентгеновского дифрактометра POWDIX 600 является вертикальная θ-θ оптическая схема Брэгга-Брентано с неподвижным горизонтальным положением образца, что делает работу с порошкообразными материалами, гелями и др. субстанциями вязкой консистенции более практичной и удобной.

Высокое разрешение детектора и точное позиционирование гониометра рентгеновского дифрактометра POWDIX 600 позволяют достичь точности лучше, чем +/- 0,02° (2θ) во всем угловом диапазоне.

Использование в рентгеновском дифрактометре POWDIX 600 в качестве приемника рентгеновского излучения самого современного линейного 1D детектора позволяет значительно ускорить измерения при сохранении качества полученных данных. Качественный экспресс-анализ можно проводить за несколько минут.

Близкая к 100% квантовая эффективность линейного 1D детектора и его особенность накапливать сигнал без увеличения уровня шума позволяют получать данные самого высокого качества. Это позволяет работать даже с очень малыми количествами образца.

В дифрактометре POWDIX 600 охлаждение ренгеновской трубки производится с помощью встроенной  системы, представляющей замкнутый водяной контур, техническое обслуживание которого может производить любой сотрудник лаборатории.

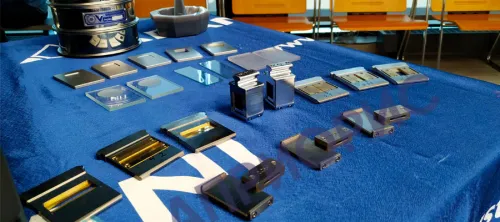

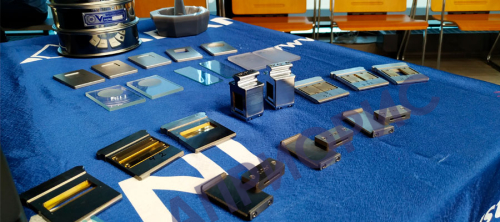

Большое разнообразие типов держателей образцов (для массивных образцов, держатель с вращением, бесфоновые кюветы) расширяет функциональные возможности дифрактометра POWDIX 600 и делает прибор неоценимым инструментом в научных исследованиях в области кристаллофизики, кристаллохимии и других направлениях науки.

Стандартная конфигурация рентгеновского порошкового дифрактометра POWDIX 600:

• Генератор рентгеновского излучения мощностью 600 Вт (300 Вт по запросу);
• Рентгеновская трубка;
• Высокоточный θ-θ гониометр
• Приемник рентгеновского излучения – линейный 1D детектор
• Держатели для образцов;
• Набор щелей;
• Встроенная система охлаждения;
• Программное обеспечение для управления и сбора данных;
• Программное обеспечение для анализа и обработки данных.

Области применения рентгеновского порошкового дифрактометра POWDIX 600:

• Наука и образование- кристаллохимия, кристаллофизика, материаловедение;
• Цементная промышленность;
• Судебно-криминалистическая экспертиза;
• Фармацевтическая и косметическая индустрия;
• Геология и добыча полезных ископаемых;
• Химическая промышленность;
• Археология, геммология, пищевая промышленность и др.

Аксессуары:

Оптика	Маска на падающем пучке, щели Соллера, щель ограничения расходимости, поглотитель прямого пучка, набор щелей для юстировки
Держатели образцов	Кюветы различной глубины для порошков, кюветы перфорированные, кювета для стандартного образца, кюветы из стекла, держатель  образцов с вращением
Фильтр для К-бета линии	Ni 0.02 мм на дифрагированном пучке
Стандартный образец	Корунд
Опциональные аксессуары	Антирассеивающая щель Низкофоновая кювета Автоматический сменщик на 6 образцов Коллиматор-нож Климатическая камера

Особенности:

• Линейный, кремниевый детектор гибридного счета фотоновНепревзойденное разрешение (размер пиксела 50 мкм)
• Широкий динамический диапазон (1:16,7 миллионам)
• Близкая к 100% эффективность для излучения медного анода
• Порог для подавления флуоресценции
• Режим считывания 0D и 1D
• (переменное количество используемых датчиков – любое от 1 до 640)
• Отличное соотношение сигнал/шум
• Длительный срок службы

Рентгеновская дифрактометрия:

Основная задача рентгеновской дифрактометрии - идентифицировать вещество, измеряя параметры его кристаллической решетки.Любой кристалл можно представить в виде совокупности плоскостей, образуемых атомами. В нем можно выделить несколько наборов параллельных атомных плоскостей, каждый из которых характеризуется межплоскостным расстоянием.

При падении рентгеновского излучения на кристаллическое вещество, если выполняется условие, при котором разность хода волн, отраженных от соседних атомных плоскостей, равна целому числу длин волн (условие Вульфа-Брэгга), формируется дифрагированный пучок максимальной интенсивности.

Рентгеновский дифрактометр позволяет измерить интенсивность дифрагированного рентгеновского излучения в зависимости от угла падения – т.е. записать дифрактограмму.

Интенсивность пика на дифрактограмме отражает заселенность плоскости атомами, а его угловое положение однозначно определяет межплоскостное расстояние. Поэтому дифракционная рентгенограмма является своеобразным «отпечатком пальца» каждого кристаллического вещества.

Устройство дифрактометра

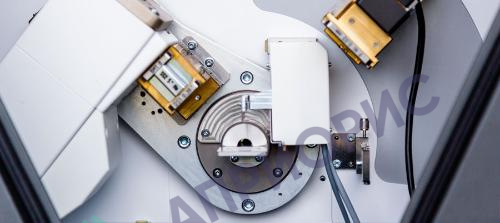

Основным узлом дифрактометра является гониометр – устройство для прецизионного углового позиционирования. Регистрация дифрактограммы осуществляется путем синхронного вращения вокруг образца рентгеновской трубки и линейного детектора, расположенных на плечах гониометра.

Полученные дифрактограммы сравниваются на наилучшее совпадение с эталонными данными из специализированных кристаллографических баз данных. Самые известные из них - COD и PDF ICDD.

Рентгеновская порошковая дифрактометрия на основе анализа дифракционной картины позволяет качественно и количественно определять различные кристаллические фазы в их смеси.

Преимущества метода рентеновской дифракции:

• высокая достоверность и экспрессность;
• метод – прямой, так как дает сведения непосредственно о структуре вещества;
• метод не требует большого количества вещества (не более 0,1 г); анализ можно проводить без разрушения образца.
