75А молоток Шмидта для определения прочности на сжатие и однородности (склерометр)
75А молоток Шмидта для определения прочности на сжатие и однородности (склерометр)
Назначение средства измерений:
Молоток Шмидта (далее прибор / склерометр) является портативным механическим прибором для определения прочности и быстрого неразрушающего контроля качества материалов, в основном бетона, а также кирпичей, камней, швов строительного раствора и др. Прибор предназначен для измерения высоты отскока бойка после удара по исследуемой поверхности строительного материала и последующего определения прочности по градуировочным зависимостям. Область применения – определение прочности материалов на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.
Описание средства измерений:

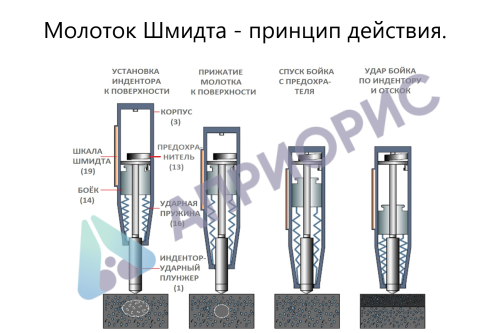

В корпусе прибора размещены механический модуль и устройство индикации. В состав механического модуля входят: ударный плунжер, боёк, ударная пружина, ударно-спусковой механизм и датчик отскока бойка. Принцип работы прибора заключается в ударе бойка, разогнанного предварительно сжатой ударной пружиной, по концу ударного плунжера, прижатого другим концом к контролируемой поверхности, и измерения значения относительной высоты отскока R бойка. Величина R является косвенной характеристикой прочности исследуемого строительного материала, и используется при определении прочности исследуемого материала в соответствии в ГОСТ 22690-2015 (метод отскока) по градуировочным зависимостям прочности материала от величины R. Градуировочные зависимости устанавливают на основе результатов испытаний образцов-кубов сначала измерением с помощью молотков Шмидта, а затем измерением прочности по ГОСТ 10180-90.
|
Молотки Шмидта. Измерение прочности материалов в соответствии со стандартами: · Россия – ГОСТ 22690-88, ГОСТ 53231-2008; · США – ASTM C 805, ASTM D 5873 (камень); · Европа – ENV 206, EN 12 504-2; Великобритания – BS 1881, ч. 202; Германия – DIN 1048, ч. 2; · Китай – JGJ/T 23-2001; JJG 817-1993 · Международный – ISO/DIS 8045 |
|
|
Диапазон измерения прочности на сжатие: · Модель 225А для изделий из бетона с макс. размером частиц <32 мм · Модель 75А для кирпичей, камней, бетонных изделий малых размеров и с тонкими стенками · Модель 20А для строительного раствора швов в кирпичной кладке |
10 … 60 Н/мм2 10 … 70 Н/мм2
1 … 25 Н/мм2 |
|
Энергия удара: · Модель 225А (стандартная энергия удара 225 Дж) · Модель 75А (уменьшенная в 3 раза энергия удара 75 Дж) · Модель 20А (минимальная энергия удара 20 Дж) |
2,207 Нм 0,735 Нм 0,196 Нм |
|
Толщина и типы контролируемых изделий из бетона: · Модель 225А · Модель 75А · Модель 20А |
70 мм … ∞ 50 мм … 100 мм 30 мм … ∞ |
|
Среднее значение Rm при ударе на тестовой металлической наковальне твёрдостью 60 ± 2 HRC: · Модель 225А · Модель 75А · Модель 20А |
80 ± 2 74 ± 2 74 ± 2 |
|
Усилие сжатия ударной пружины, не более: · Модель 225А · Модель 75А · Модель 20А |
7,85 Н 5,25 Н 3 Н |
|
Жесткость ударной пружины: · Модель 225А · Модель 75А · Модель 20А |
0,79 ± 0,01 Н/мм 0,260 ± 0,003 Н/мм 0,0692 ± 0,004 Н/мм |
|
Диапазон температур и влажность: · Рекомендуемый диапазон для измерений (по стандартам) · Рабочий диапазон при эксплуатации · При транспортировке и хранении · Относительная влажность воздуха, не более |
+5°С … 35°С −10°С…+60°С −30°С…+65°С 95 % |
|
Масса бойка: · Модель 225А · Модель 75А · Модель 20А |
368,0 ± 0,5 г 135,0 ± 0,2 г 100,0 ± 2 г |
|
Шероховатость контролируемой поверхности, не более (Ra) |
40 мкм |
|
Радиус кривизны контролируемой поверхности, не менее |
230 мм |
|
Деформация (удлинение) ударной пружины во взведённом состоянии |
75 ± 1 мм |
|
Пределы основной относительной погрешности определения прочности |
± 10 % |
|
Пределы допускаемой абсолютной погрешности измерения относительной высоты отскока бойка |
± 2 % |
|
Диапазон измерений относительной высоты отскока R бойка |
10…100 |
|
Твёрдость рабочих поверхностей бойка и индентора (ударного плунжера), не менее |
60 HRC |
|
Шероховатость ударной части индентора (ударного плунжера), не более |
10 мкм |
|
Радиус сферы индентора (ударного плунжера) |
25 ± 1 мм |
|
Масса молотка, не более |
1 кг |
|
· Габаритные размеры (В*Ø), не более: · Диаметр корпуса Модель 225А, Модель 75А, Модель 20А · Длина корпуса Модель 225А · Модель 75А, Модель 20А · Длина корпуса с выдвинутым ударным плунжером Модель 225А / 75А / 20А |
55 мм 267 мм 255мм 353 / 340 / 363 мм |
|
Масса приборного ящика в базовой комплектации, не более |
1,6 кг |
|
Габаритные размеры приборного ящика (В*Ш*Г), не более |
80*345*85 мм |
|
Гарантийный срок эксплуатации молотка Шмидта |
6 месяцев |
|
Средний срок службы, не менее |
5 лет |
|
Тестовая наковальня 225-В7 (по заказу, не вкл. в стоимость прибора) |
|
|
Соответствие стандарту EN 12 504-2 для тестирования по EN ISO 6508-1 |
|
|
Твёрдость металлической тестовой пластины наковальни, материал – инструментальная сталь |
60 ± 2 HRC |
|
Среднее значение Rm при ударе на тестовой металлической наковальне: · Модель 225А · Модель 75А · Модель 20А |
80 ± 2 74 ± 2 74 ± 2 |
|
Масса наковальни: · Нетто · Брутто |
16 ± 1 кг 19 ± 1 кг |
|
Габаритные размеры: · Тестовая наковальня (В*Ø), не более · Тестовая наковальня в транспортной упаковке (В*Ш*Г), не более |
230*145 мм 350*210*210 мм |
Внимание! При срабатывании ударного плунжера (1) происходит сильный отскок. По этой причине всегда держите молоток для контроля бетона обеими руками! Запрещается работать со склерометром с приставных лестниц и других малоустойчивых высотных поддержек. К работе с молотком должны допускаться только лица, прошедшие обучение работе с ним в объёме Руководства по эксплуатации и ГОСТ 22690-2015.
Обязательным требованием работы с молотком является обеспечение необходимых условий для измерений прочности - в противном случае полученные результаты будут некорректны, а молоток может быть повреждён!
При измерении вертикальных поверхностей (напр. стен) положение молотка относительно земли должно быть горизонтально-параллельным – см. рисунок левее. Именно в таком положении были определены градуировочные зависимости молотка, указанные в Таблице, наклеенной на корпусе прибора, где этому положению (горизонталь) соответствует угол ɑ=00 в середине Таблицы.
Для каждой контролируемой поверхности необходимо совершить не менее 10 ударов молотком.
Модели молотков Шмидта различаются областью допустимых объектов исследования и значениями энергии удара:

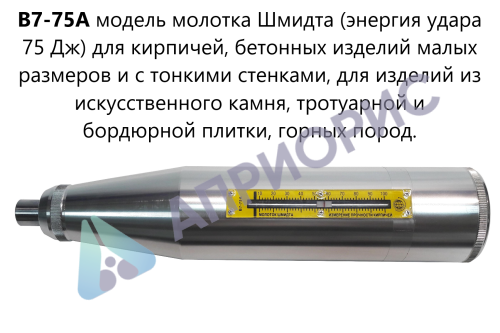

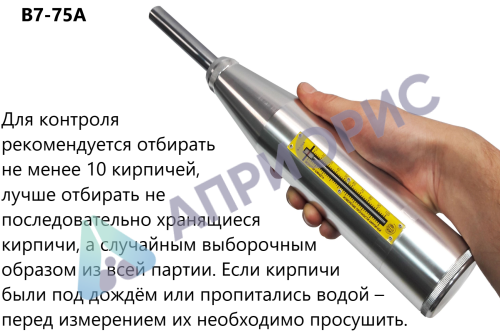

Модель 75А (уменьшенная в 3 раза энергия удара 75 Дж) для кирпичей, бетонных изделий малых размеров и с тонкими стенками, для чувствительных к удару изделий из искусственного камня, тротуарной и бордюрной плитки, горных пород. Для контроля рекомендуется отбирать не менее 10 кирпичей, лучше отбирать не последовательно хранящиеся кирпичи, а случайным выборочным образом из всей партии. Не отбирать кирпичи, которые плохо обожжены, рассыпаются или имеют неоднородные прослойки, имеют не товарный вид, а также перекаленные кирпичи. Если кирпичи были под дождём или пропитались водой – перед измерением их необходимо просушить. Боковая поверхность кирпича, подлежащая контролю, должна быть гладкой, в противном случае её необходимо отполировать шлифовальным камнем из набора прибора и очистить от пыли щёткой. Для измерения складированных на поддоне кирпичей необходимо использовать рычажно-весовой механизм с отвесным грузом. Для измерения кирпичей в кладке строения данный механизм не нужен, однако для контроля не следует выбирать кирпичи из самых верхних рядов кладки стены.
