ИШП-6100 прибор для измерений шероховатости поверхности (профилометры)
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru

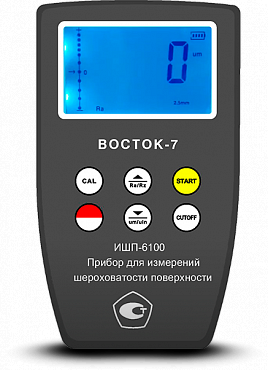

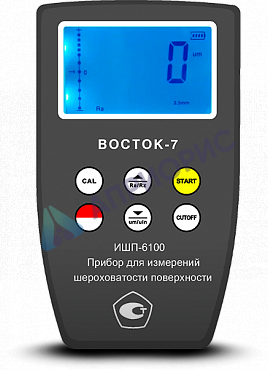

ИШП-6100 прибор для измерений шероховатости поверхности (профилометры)
Приборы для измерений шероховатости поверхности ИШП (далее - приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.
Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.

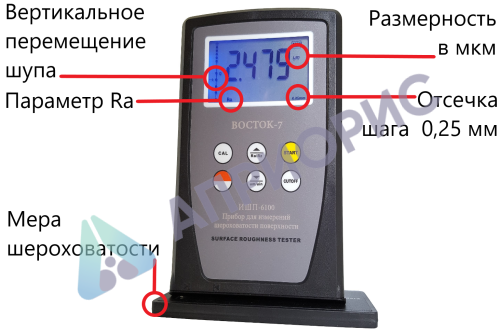

При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.
|
Наименование характеристики |
Значение |
||
|
Модификация |
ИШП-6100 |
ИШП-110 |
ИШП-210 |
|
Измеряемые параметры шероховатости |
Ra, Rz |
Ra, Rz, Rq, Rt |
Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr |
|
Фильтр |
RC |
RC |
Гаусса, RC, PC-RC Профиль без фильтра D-P |
|
График |
|
|
Первичный профиль / профиль, подвергнутый фильтрации и кривая tp |
|
Диапазон измерений: - по параметру Ra, мкм - по параметру Rz, мкм - Ось X (горизонтальная), мм |
от 0,1 до 10,0 от 0,1 до 50,0 |
от 0,1 до 15,0 от 0,1 до 50,0 |
от 0,1 до 16,0 от 0,02 до 160,00 17,5 |
|
Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм |
|
|
0,01 мкм / ± 20 0,02 мкм/ ± 40 0,04 мкм / ± 80 |
|
Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % |
10 |
||
|
Относительное СКО результатов измерений, %, не более |
7 |
6 |
|
|
Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм |
- |
от –80 до +80 |
|
|
Радиус кривизны щупа, мкм |
10 |
10 |
5 |
|
Измерительное усилие, мН |
16 |
50 |
4 |
|
Отсечка шага, мм |
0,25; 0,8; 2,5 |
||
|
Длина оценки, мм |
12,5 мм |
1,25; 4,0 |
от 1 до 5 длин отсечки шага |
|
Скорость перемещения щупа, мм/с - на базовой длине 0,25 мм - на базовой длине 0,8 мм - на базовой длине 2,5 мм |
0,135 0,5 1,0 |
||
2.2. Основные технические характеристики. Таблица:
|
Наименование характеристики |
Значение |
||
|
Модификация |
ИШП-6100 |
ИШП-110 |
ИШП-210 |
|
Автоотключение прибора, мин. |
5 |
10 |
|
|
Питание |
4 x 1,5 V батареи или аккумуляторы тип АА |
Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель |
Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа |
|
Длительность непрерывной работы, ч |
≥10 |
≥13 |
≥20 |
|
Габаритные размеры (длина × ширина × высота), мм, не более |
80×30×128 |
70×24×106 |
141×55×40 |
|
Масса, г, не более |
280 |
200 |
400 |
|
Условия эксплуатации: |
|||
|
Температура окружающей среды, °С |
0…+50 |
–20…+50 |
–20…+40 |
|
Относительная влажность воздуха, % |
30…80 |
30…90 |
|
|
Срок службы, лет, не менее |
5 |
||
Приборы модификации ИШП-6100 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров. Особенности модификации ИШП-6100:
- Измеряет 2 параметра шероховатости поверхности: Ra и Rz
- Измерение на плоских и слегка изогнутых поверхностях
- Рабочий режим эксплуатации - только при положительной температуре окружающей среды

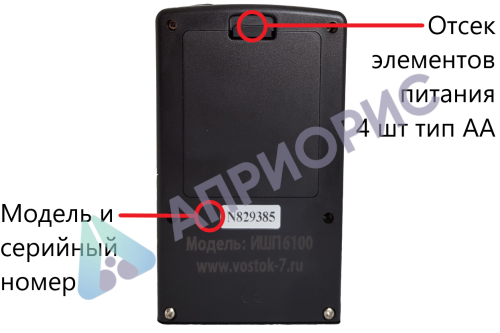

- Питание приборов осуществляется 4 сменными батарейками (аккумуляторами) тип АА
- Ручное или автоматическое (через 5 минут после последнего нажатия клавиши) выключение
- Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора
- Измерения в метрической (СИ, µm) и английской (µin) системах мер
