Контрольные образцы дефектов резьбы
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

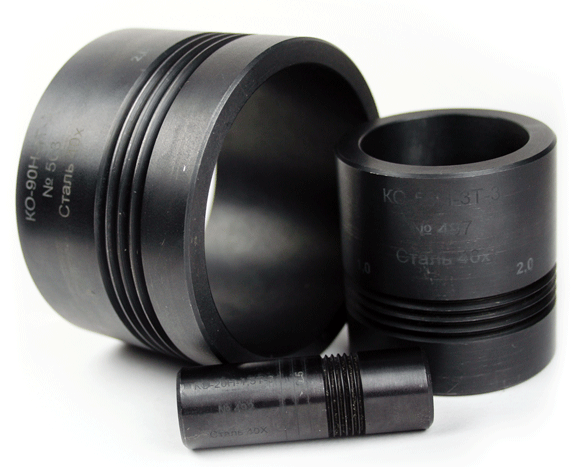

Контрольные образцы дефектов резьбы
Контрольные образцы предназначены для проверки работоспособности и установки порога чувствительности вихретоковых дефектоскопов, преобразователей для контроля резьбы.
Особенности:
- Искусственные дефекты, типа прорезь, располагаются во впадине резьбы вдоль канавки
- Во впадине имитируемой резьбы нанесены четыре искусственных дефекта, глубиной 0,3 мм; 0,5 мм; 1,0 мм и 2,0 мм
- Искусственные дефекты располагаются по центру впадины резьбы на всем своем протяжении от начала до конца, за счет чего обеспечивается требуемая точность измерения глубины искусственных дефектов
- Масса образцов минимально возможная (образцы полые внутри)
Основные технические характеристики контрольных образцов дефектов резьбы
Наименование |
Обозначение имитируемой |
Профиль имитируемой резьбы |
Материал образца |
Глубина ИД, мм |
Ширина ИД, мм |
Габаритные размеры, мм |
Масса, кг |
КО-83Н-8,4667-3* |
з-83 |
90° |
Сталь 40Х |
|
|
Ø83х60 |
0,87 |
КО-86Н-IV-3** |
з-86 |
IV |
Ø83х60 |
0,87 |
|||
КО-88Н-I-3** |
з-88 |
I |
Ø83х60 |
0,91 |
|||
КО-102Н-IV-3* |
з-102 |
IV |
Ø99х60 |
1,1 |
|||
КО-133Н-IV-3** |
з-133 |
IV |
Ø130х60 |
1,43 |
|||
КО-147Н-III-3** |
з-147 |
III |
Ø147х60 |
1,62 |
|||
КО-177Н-II-3** |
з-177 |
II |
Ø177х60 |
1,95 |
|||
КО-83Н-8,4667-4* |
з-83 |
90° |
Немагнитная сталь |
Ø83х60 |
0,87 |
||
КО-86Н-IV-4** |
з-86 |
IV |
Ø83х60 |
1,95 |
|||
КО-102Н-IV-4* |
з-102 |
IV |
Ø99х60 |
1,1 |
* – основные контрольные образцы
** – дополнительные контрольные образцы
Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.
Основные технические характеристики контрольных образцов дефектов метрической резьбы
Наименование |
Обозначение имитируемой резьбы по ГОСТ 24705-2004 |
Шаг имитируемой резьбы, мм |
Материал образца |
Глубина ИД, мм |
Ширина ИД, мм |
Габаритные размеры, мм |
Масса, кг |
КО-20Н-1,5Т-3* |
М20Х1,5 |
1,5 |
Сталь 40Х |
0,3 |
Не более 0,1 |
Ø20х60 |
0,15 |
КО-20Н-2,5Т-3** |
М20Х2,5 |
2,5 |
Ø20х60 |
0,15 |
|||
КО-24Н-2Т-3** |
М24Х2 |
2 |
Ø24х60 |
0,21 |
|||
КО-30Н-3,5Т-3** |
М30Х3,5 |
3,5 |
Ø30х60 |
0,23 |
|||
КО-42Н-4,5Т-3** |
М42Х4,5 |
4,5 |
Ø42х60 |
0,38 |
|||
КО-48Н-5Т-3** |
М48Х5 |
5 |
Ø48х60 |
0,44 |
|||
КО-56Н-3Т-3* |
М56Х3 |
3 |
Ø56х60 |
0,49 |
|||
КО-56Н-5,5Т-3** |
М56Х5,5 |
5,5 |
Ø56х60 |
0,52 |
|||
КО-90Н-4Т-3* |
М90Х4 |
4 |
Ø90х60 |
0,81 |
|||
КО-100Н-6Т-3** |
М100Х6 |
6 |
Ø100х60 |
1,21 |
|||
КО-125Н-8Т-3** |
М125Х8 |
8 |
Ø125х60 |
1,83 |
* – основные контрольные образцы
** – дополнительные контрольные образцы
Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.
Основные технические характеристики контрольных образцов дефектов резьбы насосно-компрессорных труб
Наименование |
Обозначение имитируемой резьбы |
Шаг имитируемой резьбы, мм |
Материал образца |
Глубина ИД, мм |
Ширина ИД, мм |
Габаритные размеры, мм |
Масса, кг |
КО-33Н-2,54Т-3** |
НКТ-33 |
2,54 (треугол.) |
Сталь 40Х |
0,3 |
Не более 0,3 |
Ø33х60 |
0,22 |
КО-60Н-2,54Т-3* |
НКТ-60 |
2,54 (треугол.) |
Ø60х60 |
0,6 |
|||
КО-73Н-4,233Тр-3** |
Т-73 |
4,233 (трапец.) |
Ø73х60 |
0,75 |
|||
КО-90Н-3,175Т-3** |
НКТ-90 |
3,175 (треугол.) |
Ø90х60 |
0,8 |
|||
КО-114Н-3,175Т-3** |
НКТ-114 |
3,175 (треугол.) |
Ø114х60 |
1,1 |
|||
КО-114Н-5,08Тр-3* |
Т-114 |
5,08 (трапец.) |
Ø114х60 |
1,2 |
* – основные контрольные образцы
** – дополнительные контрольные образцы
Возможно изготовление под заказ образцов другого типоразмера и из других металлов и сплавов.
