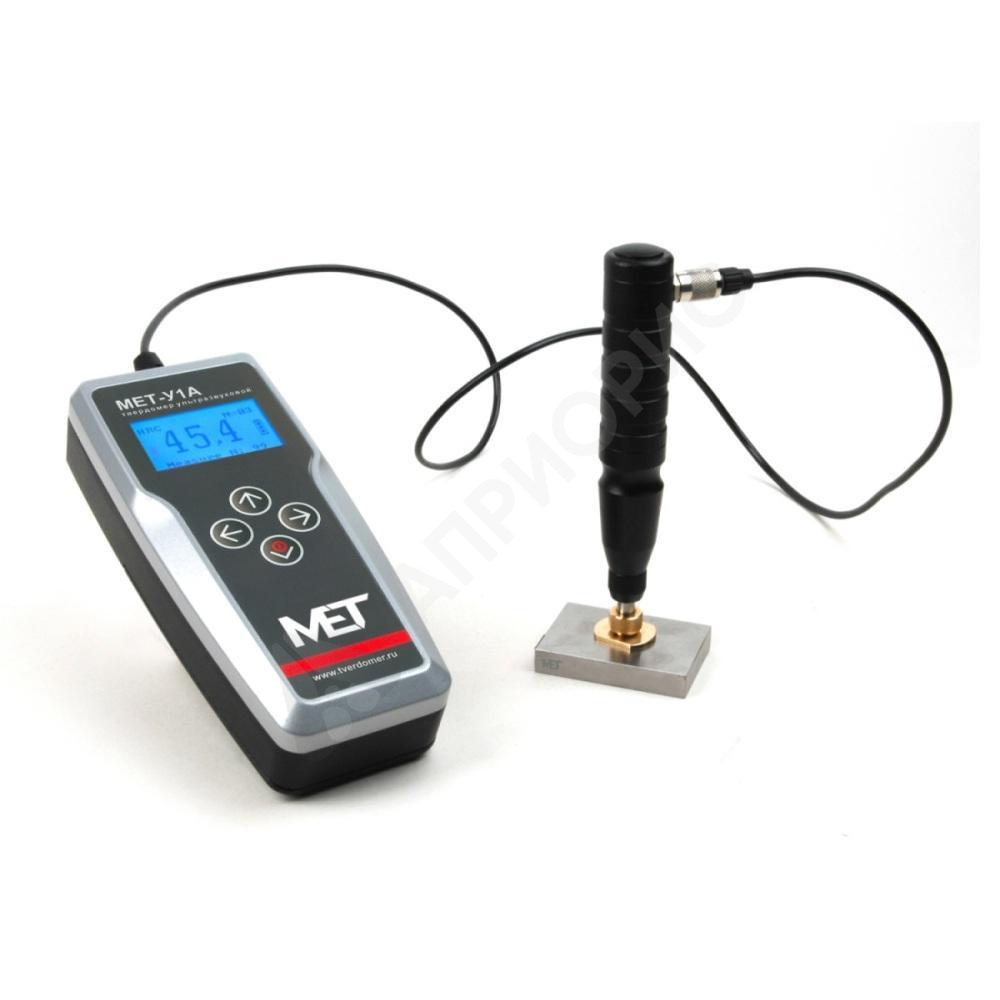

МЕТ-У1А твердомер ультразвуковой
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)
МЕТ-У1А твердомер ультразвуковой
Твердомер предназначен для локального экспресс-измерения твердости различных изделий методом ультразвукового контактного импеданса по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса.
Важная особенность: В отличие от динамического метода, измерение твердости деталей с помощью ультразвука не накладывает жестких ограничений на массу детали и практически не оставляет следов на поверхности объекта контроля. Однако, необходимо помнить, что работа с ультразвуковым датчиком требует специальных навыков от оператора – в момент проведения измерения рука не должна дрожать, обеспечивая постоянное вертикальное усилие на корпус датчика (не менее 1,5 кг на протяжении 3-4 сек.), пока не прозвучит звуковой сигнал. Для исключения возможной погрешности от оператора рекомендуется использовать штатив или кондуктор к датчику ультразвуковому У1.
Твердомер выпускается в пластмассовом МЕТ-У1 и металлическом корпусе МЕТ-У1А.
Основные возможности ультразвукового толщиномера МЕТ-У1:
- измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
- наличие трех дополнительных шкал H1, H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
- использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
- подключение по заявке укороченного датчика У1/2.
Твердомер измеряет твердость следующих изделий:
- любых по массе изделий толщиной от 1 мм (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
- без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи);
- металлических покрытий;
- изделий сложной формы, в труднодоступных местах.
|
Шкала твердости |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности твердомера |
|
Шкала "С" Роквелла |
(20-70) HRC |
±2 HRC |
|
Шкала Бринелля |
(75-450) НВ |
±12 НВ |
|
Шкала Виккерса |
(75-1000) HV |
±15 HV |
|
Шкала Шора |
(23-102) HSD |
± 3HSD |
Технические характеристики МЕТ-У1А:
|
Принцип измерений |
UCI-метод (принцип ультразвукового контактного импеданса) |
|||||
|
Типы датчиков |
У10, |
У15, |
У50, |
У100, |
У15К, |
У50К |
|
Измерительное усилие датчика |
9,8 Н; |
14,7 Н; |
49,0 Н; |
98,0 Н; |
14,7 Н; |
49,0 Н |
|
Шероховатость поверхности образца |
< Ra 2,5 (для усилия 10 Н и 14,7 Н) |
|||||
|
< Ra 4,5 (для усилия 50 Н) |
||||||
|
< Ra 8,0 (для усилия 100 Н) |
||||||
|
Радиус кривизны поверхности образца |
> 5 мм |
|||||
|
Минимальный вес образца |
> 0,01 кг |
|||||
|
Толщина образца |
> 1 мм |
|||||
|
Глубина проникновения индентора |
В зависимости от типа датчика. Для датчика У15 - 0,03 мм. |
|||||
|
Срок службы датчика |
Не менее 200000 измерений |
|||||
|
Сеть переменного тока, V/Hz |
100-240/50-60 |
|||||
|
Аккумулятор |
1,2V |
|||||
|
Потребляемая мощность |
> 3,0 VA |
|||||
|
Время зарядки аккумулятора |
8 часов |
|||||
|
Время работы аккумулятора |
Без подсветки 20 ч |
|||||
|
С подсветкой 8 ч |
||||||
|
От сети переменного тока неограниченно |
||||||
|
Рабочая температура |
-10 … +50°С |
|||||
|
Температура при транспортировке и хранении |
-35…+60°С |
|||||
|
Условия эксплуатации |
Относительная влажность 30…80% |
|||||
|
Электронный блок МЕТ-У1А |
||||||
|
Датчик У10, У15, У50, У100 |
160х25 мм |
|||||
|
Датчик У15К, У50К |
80х40 мм |
|||||
|
Масса твердомера |
0,8 кг |
|||||
- Память: 100 результатов измерений с возможностью их передачи в ПК
- Определение предела прочности на растяжение Rm (?B) путем автоматического пересчета с НВ по ГОСТ 22761-77 для сталей перлитного класса
- 3 дополнительных шкалы твердости
- Усреднение результатов измерения
- Автоматическое отключение питания
- Графический ЖКИ с подсветкой
- Питание: 1 аккумулятор "С"
- Автоматическое отключение питания
- Графический ЖКИ с подсветкой
- Питание: 1 аккумулятор "С"
- Графический ЖКИ с подсветкой
- Измерение твёрдости любых по массе изделий толщиной от 1 мм
- недоступное для динамических твердомеров (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.)
- Измерение твёрдости изделий сложной формы, в труднодоступных местах
