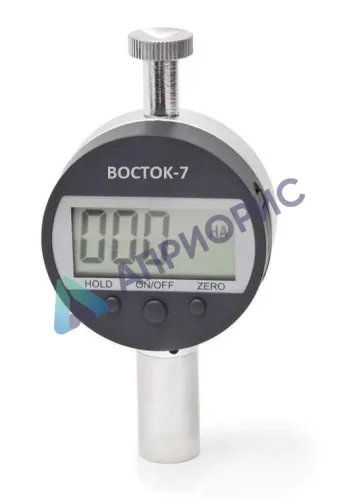

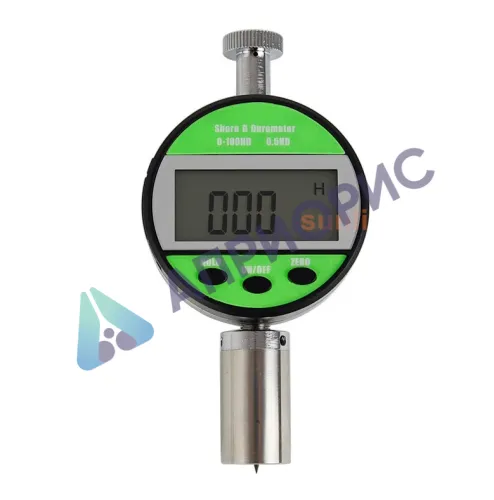

ТВР-DЦ твердомер (дюрометр) Шора тип D с цифровым индикатором
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
Страна, ответственная организация | Номер в госреестре |
Российская Федерация, Росстандарт | не внесено |
Российская Федерация, АО "РЖД" | не внесено |
Республика Беларусь, Госстандарт | не внесено |
Республика Казахстан, КазИнМетр | не внесено |
Иные регистры, удостоверения, заключения, разрешения и пр. | |
отсутствуют |
Измерительный механизм твердомера (дюрометра) Шора тип D с цифровым индикатором ТВР-DЦ абсолютно идентичен зарегистрированному в Государственных реестрах СИ России и Республики Казахстан твердомеру (дюрометру) Шора тип D с аналоговым индикатором ТВР-D. Конструктивное отличие лишь в том, что циферблат прибора цифровой (как в электронных часах), а не аналоговый (как в механических часах) и цифровая модель не замеряет эластичность (обратную деформацию) полимеров. Все остальные характеристики, включая точность и надежность - идентичны. Цена ТВР-DЦ является минимальной среди не зарегистрированных в государственных реестрах твердомеров Шора с гарантированной точностью измерений на рынке России.
Назначение средства измерений:
Приборы для измерения твёрдости материалов по Шору А и D (дюрометры) модификаций ТВР-АЦ, ТВР-АЦМ, ТВР-DЦ, ТВР-DЦМ (далее дюрометры / твердомеры типа А или типа D) являются средствами измерений, предназначенным для измерения значений твёрдости по Шору низкомодульных материалов методом вдавливания.
ТВР-DЦ твердомер (дюрометр) Шора тип D с цифровым индикатором предназначен для измерения твёрдости по шкале Шора тип D резины в соответствии с ГОСТ 263-75 и мягких пластмасс в соответствии с ГОСТ 24621-2015 (ISO 868-2003), в т.ч. мягких полиуретанов: эластомера, ПВХ, силикона, продуктов из натурального каучука, неопрена, смолы, полиэстера, кожи, полиграфических валков и т.п.
ТВР-DЦМ твердомер (дюрометр) Шора тип А с цифровым индикатором - это механизированная модель, представляющая из себя механический штатив с установленным в нём дюрометром ТВР-DЦ. Штатив может быть приобретён совместно с прибором ТВР-DЦ, либо приобретён позднее при необходимости.
ТВР-DЦМ является механизированным аналогом твердомера советских времён производства "Точприбор", а затем его преемника "ЗИП": «Прибор настольный ИТ 5079». Выпуск приборов для измерения твердости резины по Шору D модели ИТ 5079 прекращён с 2016г.
Дюрометры модификаций ТВР-DЦ и ТВР-DЦМ применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на предприятиях резино-технической промышленности) при контроле качества изделий: при входном контроле сырья и заготовок, а также при выходном контроле готовых резино-технических изделий как производителем, так и конечным потребителем изделия.
Описание средства измерений:
Принцип действия дюрометров основан на внедрении стального индентора в образец при полном контакте измерительной площадки (ножки прибора) с образцом. Перемещение индентора отсчитывается по шкале дюрометра. Чем выше твёрдость - тем меньше внедрение индентора в образец и выше значение твёрдости, чем меньше твёрдость - тем больше внедрение индентора в образец и ниже значение твёрдости.
В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части корпуса из опорной поверхности (ножки прибора) выступает индентор (стальной стержень). В верхней части корпуса расположена вершина, служащая для нажатия на дюрометр при измерении твёрдости вручную (модификация ТВР-DЦ) и для присоединения дюрометра к штативу (модификация ТВР-DЦМ), который обеспечивает равномерное механическое нагружение в процессе измерения твёрдости материалов.
При нажатии на вершину дюрометра, установленного на испытуемую поверхность, индентор перемещается внутрь корпуса дюрометра и передаёт усилие сопротивления материала через рейку к зубчатой передаче стрелки-индикатора, которая поворачивается на определённый угол, выражаемый по шкале единицами Шора (метод вдавливания).
Разделение приборов для измерения твёрдости по Шору в зависимости от способа приложения нагрузки на 2 категории в соответствии с российскими ГОСТ:
1. ПЕРЕНОСНЫЕ (ручные) твердомеры – нагружение производиться рукой на корпус прибора. Плюсы: быстрое измерение в любом пространственном положении в стационарных (цех, лаборатория и пр.) и в "полевых" условия на выезде. Минусы: точность измерения сильно зависит от навыков оператора, потому как колебание руки с прибором в процессе замера твёрдости ощутимо влияет на точность измерения. Рекомендация – использовать полученные результаты измерений в качестве “первичных” показаний твёрдости.
2. СТАЦИОНАРНЫЕ (механические) твердомеры – нагружение в штативе производится механическим способом с использованием нормированных грузов-гирь. Плюсы: высокая точность и повторяемость измерений, погрешности приложения нагрузки вручную исключены. Минусы: невысокая производительность (измерений в интервале времени по сравнению с ручными твердомерами); измерение только в стационарных условиях цеха или лаборатории. Рекомендация – использовать полученные результаты измерений в качестве “окончательных” показаний твёрдости.
Твердомеры производства Восток-7 универсальны тем, что твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа. Штатив можно приобрести позднее, если точность и повторяемость результатов измерения рукой не удовлетворяют Вашим требованиям к точности измерений.
Отличительные особенности измерений твёрдости прибором ТВР-DЦ:
- Корпус с удлинённой гильзой позволяет измерять твёрдость изделий с повышенной точностью, недоступной для твердомеров с короткой гильзой или вовсе без неё.
- При нажатии клавиши-фиксатора результат измерения сохраняется на циферблате до сброса в нулевое положение.
Отличительные особенности измерений твёрдости прибором ТВР-DМ:
Штатив испытательный (далее штатив) предназначен для закрепления в нём твердомера (дюрометра) по Шору типа D и обеспечивает равномерное механическое нагружение твердомера в процессе измерения твёрдости изделий. Штатив с грузом-гирей, центрированной с осью индентора закреплённого твердомера, позволяет получить бо'льшую точность измерения твёрдости контролируемого изделия. Механическое нагружение позволяет создать стабильное прижимное усилие в заданном интервале времени согласно стандартам (ГОСТ 263-75; ГОСТ 24621-2015 (ISO 868-2003); ГОСТ Р ИСО 7619-1-2009; DIN53505, ASTM D2240, ISO R868,), обеспечивает повторяемость результатов, устраняя ошибки измерений твёрдости при нагружении твердомера вручную. Штатив востребован при проведении лабораторных испытаний с повышенными требованиями к точности результатов измерений, а также при проведении серийных (массовых) испытаний.
Штатив может быть приобретён совместно с дюрометром ТВР-D, либо приобретён позднее при необходимости его использования, например для массовых испытаний. Ввиду необходимости приложения нагрузки в 5 кг при каждом замере (а таких замеров на КАЖДОМ изделии по ГОСТ должно быть не менее 5-ти для вычисления среднего значения твёрдости этого изделия) использование штатива является настоятельной рекомендацией – даже тренированному мужчине крайне тяжело произвести подряд 5…10 замеров с плавным нагружением и дальнейшим удержанием нагрузки в 5 кг без колебаний руки с прибором на контролируемом изделии в течение 2...15 секунд согласно требованиям ГОСТ.
МОДИФИКАЦИИ ТВР-А, ТВР-D |
|
Диапазон показаний при цене деления шкалы равной 1 (типы А и D) |
0 … 100 |
Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А) |
10 … 90 HA |
Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D) |
20 … 90 HD |
Погрешность, не более (шкалы А и D) |
±1 |
Диапазон температур, °С: · Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
Относительная влажность воздуха |
30 %…80 % |
Толщина контролируемого изделия, не менее: |
6 мм |
Минимальное расстояние между: · Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
Диаметр опорной поверхности твердомера |
16 мм |
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
10 мм |
Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений) |
100.000 |
Вылет индентора от опорной поверхности прибора при нулевом показании |
2,5±0,01 мм |
Усилие нагружения: · Твердомер тип А · Твердомер тип D |
9,8 Н 50 Н |
Предварительная и предельная нагрузки · Твердомер тип А · Твердомер тип D |
0,55 N … 8,064 N 0 … 44,5 N |
Масса твердомера · В корпусе компакт · В корпусе универсал |
0,13 кг 0,19 кг |
Габаритные размеры твердомера (В*Ш*Г) |
109*60*26 мм |
Масса упаковочного футляра с твердомером |
0,3 кг |
Габаритные размеры упаковочного футляра (В*Ш*Г) |
41*150*114 мм |
МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ |
|
Толщина/высота контролируемого изделия, не более: |
60 мм |
Диаметр предметного столика для размещения контролируемого изделия: |
Ø 100 мм |
Усилие нагружения груза-гири: · Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D |
9,8 Н 50 Н |
Масса штатива в сборе без твердомера: · Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
Габаритные размеры (В*Ш*Г): |
220х120х160 |
МОДИФИКАЦИИ ТВР-А, ТВР-D, ТВР-АМ, ТВР-DМ |
|
Гарантийный срок эксплуатации твердомера (дюрометра) |
1 год |
Ресурс (наработка) твердомера, не менее |
7 лет |
