Поверка вычислителя УВП-280А.01, УВП-280Б.01

Характеристики

Межповерочный интервал

—

4 года

Госреестр

—

53503-13

Особенности

—

Поверка осуществляется по документу КГПШ 407374.001МП «Вычислители УВП-280. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 07.12.2012 г.

Основные средства поверки:

стенд СКС6, диапазон тока от 0,025 до 20 мА, пределы абсолютной погрешности ±(0,001^0,003) мА; диапазон сопротивлений от 51,0 до 673,3 Ом, пределы абсолютной погрешности ±(0,015^0,067) Ом; диапазон измерений частоты от 0,31 до 10000 Гц, пределы относительной погрешности ±0,003 %;
секундомер электронный с таймерным выходом СТЦ-2, пределы абсолютной погрешности ±(15-10-б-Т+1) с.

Сведения и методиках (методах) измерений приведены в руководстве по эксплуатации вычислителей.

Нормативные и технические документы, устанавливающие требования к вычислителям УВП-280:

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
МИ 2412-97 Рекомендация. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
МИ 2451-98 Рекомендация. ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
Вычислители УВП-280. Технические условия КГПШ407374.001 ТУ.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерений выходных электрических сигналов от преобразователей расхода, температуры, давления, разности давлений, влагосодер-жания, плотности, вязкости, калорийности, счетчиков электрической энергии, их преобразований в значения физических величин и вычислений расхода и количества воды, пара, товарной и сырой нефти, нефтепродуктов, газов, количества тепловой и электрической энергии.

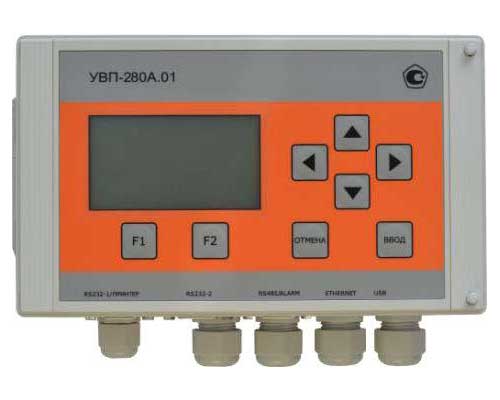

Вычислители УВП-280А.01, УВП-280Б.01

Принцип работы вычислителей состоит в измерении сигналов, поступающих от первичных преобразователей расхода, температуры, давления, разности давлений, их преобразовании в значения физических величин и вычисления расхода, количества среды и количества тепловой энергии.

Вычислитель УВП-280 состоит из блока вычислений (далее — БВ) и периферийного интерфейсного контроллера (далее — ПИК).

ПИК обеспечивает преобразование выходных электрических сигналов от подключаемых к нему первичных преобразователей в цифровой код, который далее поступает в БВ. БВ обеспечивает обработку результатов измерений, хранение полученной информации и работу с внешними устройствами.

Вычислители УВП-280 имеют две модификации УВП-280А.01 и УВП-280Б.01. Модификации вычислителей УВП-280 отличаются конструктивным исполнением и количеством входов для подключения первичных преобразователей.

В модификации вычислителя УВП-280А.01 БВ и ПИК находятся в одном корпусе. В модификации вычислителя УВП-280Б.01 БВ и ПИК выполнены в отдельных корпусах, при этом блок ПИК выпускается в корпусе под названием ПИК3.01. Вычислители УВП-280Б.01 могут состоять только из БВ. Максимальное количество блоков ПИК3.01, подключаемых к одному БВ, равно четырем. Вычислители УВП-280А.01 и блоки БВ и ПИК3.01 вычислителей УВП-280Б.01 изготавливаются в пластмассовых корпусах для настенного монтажа или монтажа на DIN-рейку. Кроме этого, БВ может изготавливаться в конструктивном варианте для щитового монтажа в шкаф.

К вычислителям УВП-280А.01 и УВП-280Б.01 может также подключаться контроллер КР-HART.

В качестве первичных преобразователей могут применяться преобразователи со следующими выходными сигналами:

термопреобразователи сопротивления с НСХ 50М, 100М, 50П, 100П, 500П, Pt500, Pt100, Pt50, 50Н, 100Н по ГОСТ 6651-09;
преобразователи расхода (количества) с частотным или число-импульсным выходным сигналом, преобразователи плотности с частотным сигналом, счетчики электрической энергии с импульсным выходом с частотой следования импульсов до 10 кГц;
преобразователи расхода, температуры, абсолютного/избыточного давления и разности давлений, влагосодержания, плотности, вязкости, калорийности с выходным токовым сигналом 0-5, 0-20, 4-20, 20-4 мА;
преобразователи расхода, разности давлений, давления, температуры, влагосодержания, плотности, вязкости, калорийности с протоколом HART (при использовании контроллера КР-HART);
преобразователи расхода, разности давлений, давления, температуры, влагосодержания, плотности, вязкости, калорийности с цифровыми интерфейсами Ethernet, RS-232, RS-485 и протоколами Modbus RTU или Modbus/TCP.

Вычислитель поддерживает работу с газовыми хроматографами по цифровым интерфейсам Ethernet, RS-232, RS-485 (протоколы Modbus RTU или Modbus/TCP в режиме ведущего устройства).

По результатам измерений выходных электрических сигналов от первичных преобразователей вычислители УВП-280 проводят вычисления:

расхода и количества измеряемой среды при применении стандартных сужающих устройств по ГОСТ 8.586.2-05, ГОСТ 8.586.3-05 (диафрагмы с угловым, фланцевым, трехрадиусным способами отбора давления, сопла ISA1932, сопла Вентури) и МИ 3152-08 (диафрагмы с угловым способом отбора давления, сопла ISA1932);
расхода и количества измеряемой среды при применении диафрагм серий “Rose-mount 405” и “Rosemount 1595”;
расхода и количества измеряемой среды при применении осредняющих напорных трубок ANNUBAR и ITABAR;
расхода и количества измеряемой среды при применении преобразователей расхода с частотным и токовым выходными сигналами, преобразователей объема (массы) с числоимпульсным выходным сигналом, преобразователей с цифровым выходом;
массы нефти и нефтепродуктов по ГОСТ Р 8.595-04, ГОСТ Р 8.615-05 и МИ 2693-01;
плотности жидкостей при применении преобразователей плотности жидкости измерительных 7835;
тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с МИ 2412-97 и МИ 2451-98;
объема газов при стандартных условиях по ГОСТ 2939-63;
количества электрической энергии при подключении счетчиков электрической энергии с импульсным выходом.

Вычислители УВП-280 обеспечивают вычисление теплофизических свойств:

природного газа по ГОСТ 30319.1-96, ГОСТ 30319.2-96 (NX19 мод, GERG-91 мод) и ГОСТ Р 8.662-09;
сухого воздуха по ГСССД МР 112-03;
влажного нефтяного газа по ГСССД МР 113-03;
умеренно-сжатых газовых смесей по ГСССД МР 118-05;
товарной нефти и нефтепродуктов по Р 50.2.076-2010;
воды, перегретого и сухого насыщенного пара по ГСССД МР 147-08;
чистых газов (азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода) по ГСССД МР 134-07.

Кроме этого, вычислители УВП-280 обеспечивают:

программирование схемы подсоединения первичных преобразователей к конкретным входам вычислителя УВП-280, настройку карты параметров трубопроводов, вывод текущих параметров и накопленных архивов на принтер и экран компьютера по запросу оператора через интерфейсы USB и Ethernet при помощи программы локального пульта;
хранение часовых, суточных и минутных архивов для измеренных и вычисленных параметров, а также архива нештатных ситуаций по 10-ти трубопроводам с глубиной не менее 300 суток;
передачу архивных и текущих параметров в системы верхнего уровня по открытым и собственным протоколам связи через интерфейсы Ethernet, RS-232 и RS-485;
объединение в локальную сеть с целью совместного использования измеряемых и рассчитываемых параметров через интерфейсы Ethernet, RS-232 и RS-485;
подключение к локальным и глобальным сетям через порт Ethernet, либо через внешний GSM/GPRS-модем, подключаемый к порту RS-232;
хранение накопленной информации и работу часов реального времени в течение 5-ти лет при отключении сетевого питания;
работу с программой автоматического формирования базы архивных данных на компьютере через интерфейс Ethernet или GSM/GPRS;
проведение контроля метрологических характеристик рабочих преобразователей расхода по контрольному преобразователю расхода при работе в составе систем для измерений массы нефти или нефтепродуктов.

Вычислитель соответствует требованиям ГОСТ Р 8.733-2011, ГОСТ Р 8.740-2011 к вычислительным устройствам, входящим в состав измерительных комплексов природного газа.

Параметр	Значение параметра
	УВП-280А.01	УВП-280Б.01
Количество входов для подключения первичных преобразователей — для термопреобразователей сопротивления по ГОСТ 6651-09 — токовый сигнал 0-5, 0-20, 4-20, 20-4 мА — числоимпульсный или частотный сигнал	6 6 6	от 6 до 24 от 6 до 24 от 6 до 24
Количество датчиков, подключаемых по интерфейсу — RS-485 — RS-232 (при использовании адаптера А232/485)	от 1 до 32 1 (до 32)	от 1 до 32 1 (до 32)
Пределы допускаемой основной абсолютной погрешности преобразования токовых сигналов в цифровое значение измеряемого параметра, мА	±0,01
Пределы допускаемой основной абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение температуры, °С	±0,1
Пределы допускаемой абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение разности температур, °С	±0,05
Пределы допускаемой относительной погрешности преобразования частотных сигналов в цифровое значение расхода, %: — при частоте следования импульсов до 5 кГц — при частоте следования импульсов от 5 кГц до 10 кГц	±0,05 ±0,1
Пределы допускаемой абсолютной погрешности при измерении количества импульсов, импульс	± 1
Пределы допускаемой относительной погрешности вычислений, %: — объемного расхода (объема) газа, приведенного к стандартным условиям по ГОСТ 2939-63 (20°C и 101325 Па) — массового расхода (массы) воды, пара — энтальпии воды, пара — массового расхода (массы) нефти	±0,02 ±0,01 ±0,01 ±0,015
Пределы допускаемой относительной погрешности измерения текущего времени, %	±0,01
Пределы допускаемой дополнительной абсолютной погрешности преобразования токовых сигналов в цифровое значение измеряемого параметра от влияния температуры окружающей среды на каждые 10°С, мА	±0,005

Пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение температуры от влияния температуры окружающей среды на каждые 10 °С, °С	±0,025
Условия эксплуатации: — температура окружающего воздуха, °С — верхнее значение относительной влажности воздуха при +35 °С и более низких температурах, без конденсации влаги, %	от -20 до +50 95
Напряжение питания, В: — переменное с частотой 50±1 Гц — постоянное (только БВ УВП-280Б.01, ПИК3.01 УВП-280Б.01)	220+10 %/-15 % 24±10%
Потребляемая мощность, Вт, не более — УВП-280А.01 — БВ УВП-280Б.01 — ПИК3.01 УВП-280Б.01	14 8 11
Габаритные размеры (ДхШхГ) УВП-280А.01, БВ УВП-280Б.01, ПИК3.01, мм, не более	200x120x61
Масса УВП-280А.01, БВ УВП-280Б.01 и ПИК3.01 УВП-280Б.01, кг, не более	1
Срок службы, не менее, лет	12

Основные средства поверки:

стенд СКС6, диапазон тока от 0,025 до 20 мА, пределы абсолютной погрешности ±(0,001^0,003) мА; диапазон сопротивлений от 51,0 до 673,3 Ом, пределы абсолютной погрешности ±(0,015^0,067) Ом; диапазон измерений частоты от 0,31 до 10000 Гц, пределы относительной погрешности ±0,003 %;
секундомер электронный с таймерным выходом СТЦ-2, пределы абсолютной погрешности ±(15-10-б-Т+1) с.

Сведения и методиках (методах) измерений приведены в руководстве по эксплуатации вычислителей.

Нормативные и технические документы, устанавливающие требования к вычислителям УВП-280:

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
МИ 2412-97 Рекомендация. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
МИ 2451-98 Рекомендация. ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
Вычислители УВП-280. Технические условия КГПШ407374.001 ТУ.

Описание типа СИ

397,2 Кб

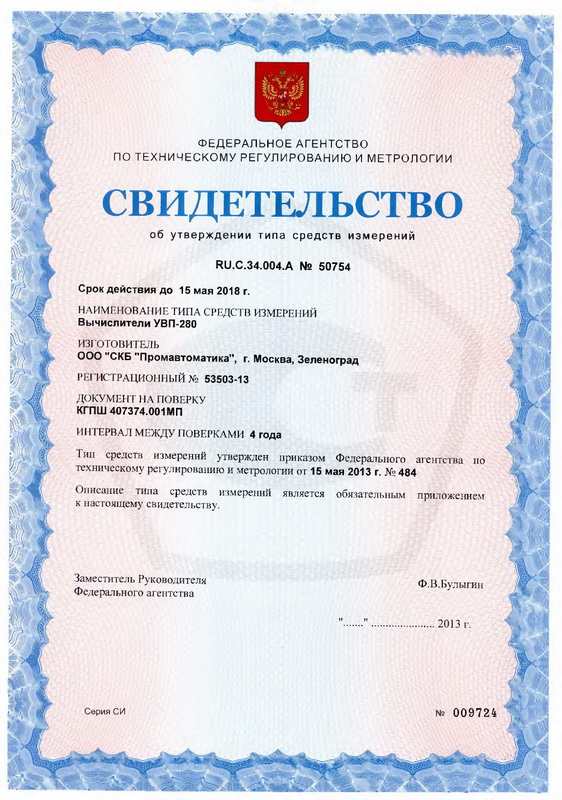

Свидетельство об утверждении типа СИ

198,1 Кб
