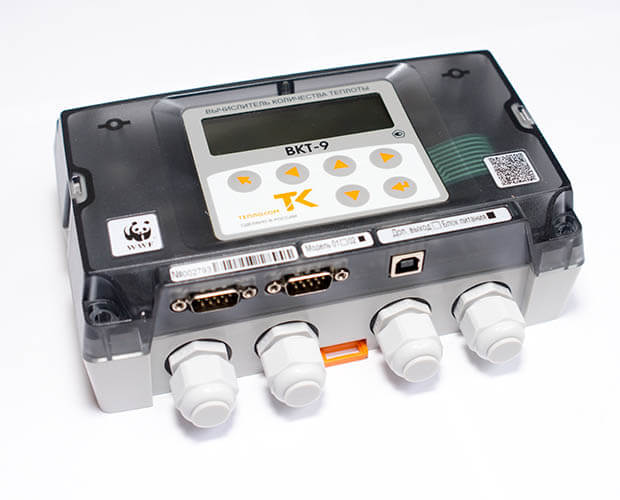

Поверка вычислителя количества теплоты ВКТ-9

Характеристики

Межповерочный интервал

—

4 года

Госреестр

—

56129-14

Особенности

—

Поверка осуществляется по документу РБЯК.400880.100 МП «Вычислители количества теплоты ВКТ-9. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12 ноября 2013 г.

Основные средства поверки:

Мера электрического сопротивления постоянного тока многозначная Р3026-2. Диапазон сопротивлений (0,01 — 111111,1) Ом, класс точности 0,005/1,5 10-6 — 2 шт.;
Магазин сопротивлений Р4831. Диапазон сопротивлений (0,01 — 111111,1) Ом, кт 0,02/2 10-6;
Прибор для поверки вольтметров программируемый В1-13. Диапазон постоянного тока от 100 нА до 100 мА, ПГ ± 0,015 мА;
Генератор импульсов Г5-79. Количество импульсов в серии от 1 до 9999 с дискретностью установки 1 имп., период повторения импульсов от 1 мкс до 99,9 с, длительность импульсов от 0,05 мкс до 0,999 с.
Стенд СКС6. Количество импульсов в серии — 16; постоянный ток 4 мА, пг ± 0,003 мА; 10 и 20 мА, ПГ ± 0,009 мА.

Сведения о методах измерений

Методика измерений приведена в руководстве по эксплуатации РБЯК.400880.100 РЭ «Вычислители количества теплоты ВКТ-9».

Нормативные и технические документы, устанавливающие требования к вычислителям количества теплоты ВКТ-9:

ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
ГОСТ Р ЕН 1434-1-2011. «Теплосчетчики. Часть 1. Общие требования».
Рекомендация МИ 2412-97. «Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
Рекомендация МИ 3286-2010. «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа».
Технические условия ТУ 4217-100-15147476-2013. «Вычислители количества теплоты ВКТ-9».

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерений выходных сигналов измерительных преобразователей параметров теплоносителя (расхода, температуры, давления) и вычислений по результатам измерений количества теплоносителя и тепловой энергии (количества теплоты) в водяных системах теплоснабжения, а также для измерений объема холодной воды, объема газа (в рабочих условиях), количества электроэнергии и температуры воздуха.

Поверка вычислителя количества теплоты ВКТ-9С

Вычислители количества теплоты ВКТ-9 (в дальнейшем — вычислители) предназначены для работы:

С измерительными преобразователями параметров теплоносителя:

счетчиками объема (преобразователями расхода, расходомерами) с импульсным выходным сигналом частотой до 16 Гц на пассивном выходе и до 1000 Гц на активном выходе при цене импульса от 0,001 до 10000 дм ;
термопреобразователями сопротивления с номинальной статической характеристикой 100П, Pt100, 500П, Pt500, 1000П или Pt1000 по ГОСТ 6651-2009;
преобразователями избыточного давления с верхним пределом измерений не более 2,5 МПа и выходным сигналом постоянного тока в диапазонах (0 — 5), (0 — 20) или (4 — 20) мА.

Со счетчиками объема холодной воды, счетчиками газа и электроэнергии, с термопреобразователями сопротивления при измерениях температуры воздуха. _Модели вычислителей и их характерные особенности приведены ниже.

Модель	Количество подключаемых преобразователей по вводу						Дополнительные входы для измерений
	Тепловая система 1			Тепловая система 2			сопротивления ПТ	количества импульсов ПР
	ПР	ПТ	ПД	ПР	ПТ	ПД	сопротивления ПТ	количества импульсов ПР
ВКТ-9-01	3	3	3	—	—	—	1	3
ВКТ-9-02	3	3	3	3	3	3	2	3
ПР — преобразователь расхода, ПТ — преобразователь температуры, ПД — преобразователь давления.

Вычислители обеспечивают представление текущих, часовых, суточных, месячных и нарастающим итогом показаний на встроенное табло и посредством интерфейсов RS232, USB и RS485 (опция по заказу) на внешнее устройство следующих величин:

текущее время и дата;
время работы и остановки счета количества теплоносителя и тепловой энергии;
тепловая энергия и мощность;
масса и объем теплоносителя;
объемный и массовый расход теплоносителя;
температура и разность температур теплоносителя;
избыточное давление теплоносителя;
количество и расход измеряемой среды (вода, газ, электроэнергия);
температура холодной воды и воздуха.

Уравнения измерений (номинальные функции преобразования) тепловой энергии и массы воды, а также алгоритмы вычислений плотности и энтальпии воды соответствуют МИ 2412-97.

Вычислители имеют два дискретных входа и два дискретных выхода, соответственно предназначенных для приема и передачи информации о внешних событиях и нештатных ситуациях в работе вычислителя.

Хранение архивной и итоговой измерительной информации, а также диагностической и настроечной информации осуществляется в энергонезависимой памяти вычислителя.

Питание вычислителей осуществляется от литиевой батареи напряжение 3,6 В или от опционального внешнего источника постоянного тока напряжением от 10 до 30 В с выходным током не менее 500 мА.

Вычислители выполнены в пластмассовом ударопрочном корпусе. Конструкция корпуса обеспечивает степень защиты IP54 или по заказу IP65 по ГОСТ 14254-96.

Программное обеспечение

Вычислители имеют встроенное программное обеспечение (ПО), в котором выделена метрологически значимая часть.

Метрологически значимая часть ПО, отвечающая за алгоритмы вычислений измеряемых величин, обработки и представления результатов измерений, выполняет следующие функции:

расчет значений расхода и количества измеряемой среды по результатам измерений выходных сигналов преобразователей расхода (счетчиков);
расчет значений температуры и разности температур по результатам измерений выходных сигналов термопреобразователей сопротивления;
расчет значений давления по результатам измерений выходных сигналов преобразователей давления;
вычисление значений плотности, энтальпии и разности энтальпий воды по результатам измерений температуры, разности температур и давления;
вычисление значений массового расхода и тепловой мощности по результатам расчетов объемного расхода и вычислений плотности и энтальпии;
вычисление значений массы и тепловой энергии по результатам расчетов объема и вычислений плотности, энтальпии и разности энтальпий.

Межповерочный интервал
Госреестр
Особенности

Основные средства поверки:

Мера электрического сопротивления постоянного тока многозначная Р3026-2. Диапазон сопротивлений (0,01 — 111111,1) Ом, класс точности 0,005/1,5 10-6 — 2 шт.;
Магазин сопротивлений Р4831. Диапазон сопротивлений (0,01 — 111111,1) Ом, кт 0,02/2 10-6;
Прибор для поверки вольтметров программируемый В1-13. Диапазон постоянного тока от 100 нА до 100 мА, ПГ ± 0,015 мА;
Генератор импульсов Г5-79. Количество импульсов в серии от 1 до 9999 с дискретностью установки 1 имп., период повторения импульсов от 1 мкс до 99,9 с, длительность импульсов от 0,05 мкс до 0,999 с.
Стенд СКС6. Количество импульсов в серии — 16; постоянный ток 4 мА, пг ± 0,003 мА; 10 и 20 мА, ПГ ± 0,009 мА.

Сведения о методах измерений

Нормативные и технические документы, устанавливающие требования к вычислителям количества теплоты ВКТ-9:

ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
ГОСТ Р ЕН 1434-1-2011. «Теплосчетчики. Часть 1. Общие требования».
Рекомендация МИ 2412-97. «Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
Рекомендация МИ 3286-2010. «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа».
Технические условия ТУ 4217-100-15147476-2013. «Вычислители количества теплоты ВКТ-9».

Описание типа СИ

123 Кб
