Поверка вольтметра универсального В7-53М

Характеристики

Межповерочный интервал

—

1 год

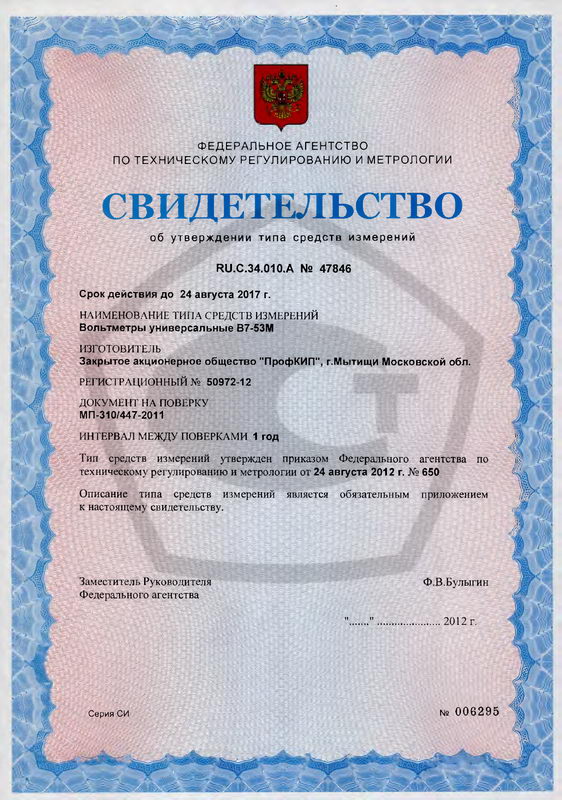

Госреестр

—

50972-12

Особенности

—

Поверка вольтметров универсальных В7-53М осуществляется по документу МП-310/447-2011 «Вольтметры универсальные В7-53М. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 августа 2011 г.

Перечень основных средств, применяемых при поверке:

калибратор универсальный FLUKE 5520A: диапазон воспроизведения напряжения постоянного тока: 0 — 1000 В; пределы допускаемой абсолютной погрешности (AU): ± (0,000011 — 0,000018) • U; диапазон воспроизведения напряжения переменного тока: 1 мВ -1020 В (10 Гц — 500 кГц); пределы допускаемой абсолютной погрешности (AU): ± (0,00015 -0,002) • U; диапазон воспроизведения силы постоянного тока: 0 — 20,5 А; пределы допускаемой абсолютной погрешности (AI): ± (0,0001 — 0,0005) • I; диапазон воспроизведения силы переменного тока: 29 мкА — 20,5 А (10 Гц — 30 кГц); пределы допускаемой абсолютной погрешности (AI): ± (0,0004 — 0,003) • I; диапазон воспроизведения частоты переменного тока: 0,01 Гц — 2 МГц; пределы допускаемой абсолютной погрешности (Af): ± (2,5 • 10-6) • f; диапазон воспроизведения электрического сопротивления: 0,0001 Ом — 1100 МОм; пределы допускаемой абсолютной погрешности (AR): ± (0,000028 — 0,003) • R; диапазон воспроизведения электрической емкости: 0,19 нФ — 110 мФ; пределы допускаемой абсолютной погрешности (АС): ± (0,0025 — 0,011) • С; имитация сигнала термопары типа К: от минус 200 до 1372 °С; (ат): ± (0,16 — 0,4) °С.

Сведения о методах измерений

Методы измерений с помощью вольтметров универсальных В7-53М указаны в документе «Вольтметры универсальные В7-53М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным В7-53М

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 1е» до 25 А в диапазоне частот 20 — 1.7e Гц.
МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1е» — 3е Гц.
«Вольтметры универсальные В7-53М. Технические условия» ТУ 4237-154-66145830-2012.
Техническая документация ЗАО «ПрофКИП».

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока, электрического сопротивления, частоты переменного напряжения (периода).

Вольтметры универсальные В7-53М применяются при ремонте, настройке и разработке электро- и радиотехнических устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.

Прибор рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом стык С2 (RS232).

Поверка вольтметра универсального В7-53М

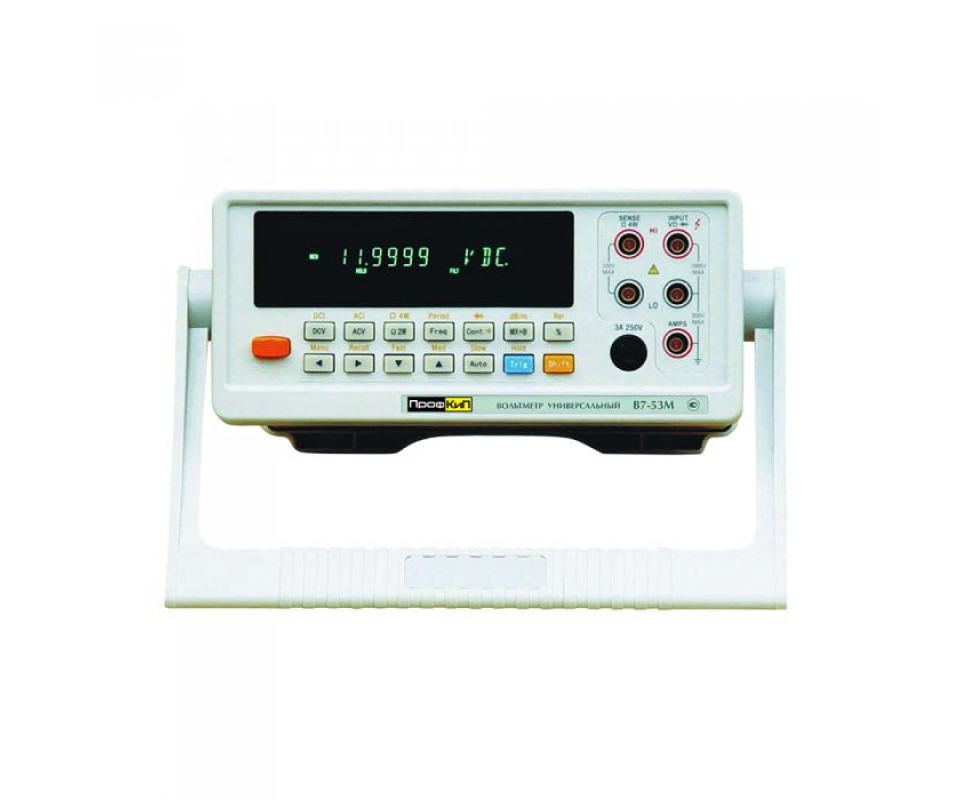

Вольтметры универсальные В7-53М (далее — вольтметры) представляют собой настольные многофункциональные цифровые измерительные приборы общего назначения.

На лицевой панели вольтметров расположены функциональные кнопки, входные гнезда, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети, жидкокристаллический цифровой дисплей. Включение и выключение вольтметров осуществляется выключателем сети, выбор режимов измерения осуществляется при помощи функциональных кнопок. На задней панели вольтметров расположены предохранитель, разъём питания, вывод заземления, интерфейс RS232.

В вольтметрах применяется метод преобразования измеряемого параметра в напряжение и его измерение с помощью аналого-цифрового преобразователя (АЦП). Выбор режима производится в зависимости от вида измеряемого параметра. Источником измеренных данных может быть АЦП или внутренний таймер микроконтроллера, с помощью которого определяется значение частоты. Прибор имеет изолированный от корпуса «плавающий» вход.

Управление работой вольтметра осуществляется однокристальным микроконтроллером. Микроконтроллер считывает данные из АЦП, измеряет частоту сигналов, управляет всеми измерительными процессами и алгоритмами, считывает данные клавиатуры, выводит показания на индикатор, генерирует звуки и организует обмен через интерфейс RS232. Он выполняет все вычислительные операции (обработка данных, цифровая фильтрация, формирование констант при калибровке, цифровая калибровка и линеаризация) и анализ состояния прибора. Непосредственно к портам микроконтроллера подключен индикатор, клавиатура и звонок. Микроконтроллер производит установку режимов измерения и пределов (состояния измерительной схемы), формируя сигналы управления реле и электронными ключами.

Скорость считывания	Предел	Разрешение	Входное сопротивление	Пределы допускаемой основной погрешности измерений при Тк = 23 ± 5 °С	Разрядность шкалы
Низкая	100,000 мВ	1 мкВ	> 10 ГОм	± (0,020 % • Иизм + 0,008 % • Иуст) В	119,999
	1,00000 В	10 мкВ		± (0,010 % • Иизм + 0,004 % • Иуст) В	1,19999
	10,0000 В	100 мкВ		± (0,010 % • Иизм + 0,004 % • Иуст) В	11,9999
	100,000 В	1 мВ	10 МОм ± 1 %	± (0,010 % • Иизм + 0,004 % • Иуст) В	119,999
	1000,00 В	10 мВ	10 МОм ± 1 %	± (0,010 % • Иизм + 0,004 % • Иуст) В	1010,00
Средняя	100,000 мВ	1 мкВ	>10 ГОм	± (0,020 % • Иизм + 0,015 % • Иуст) В	119,999
	1,00000 В	10 мкВ		± (0,010 % • Иизм + 0,008 % • Иуст) В	1,19999
	10,0000 В	100 мкВ		± (0,010 % • Иизм + 0,008 % • Иуст) В	11,9999
	100,000 В	1 мВ	10 МОм ± 1 %	± (0,010 % • Иизм + 0,008 % • Иуст) В	119,999
	1000,00 В	10 мВ	10 МОм ± 1 %	± (0,010 % • Иизм + 0,008 % • Иуст) В	1010,00
Высокая	100,00 мВ	10 мкВ	> 10 ГОм	± (0,02 % • Иизм + 0,04 % • Иуст) В	119,99
	1,0000 В	100 мкВ		± (0,02 % • Иизм + 0,02 % • Иуст) В	1,1999
	10,000 В	1 мВ		± (0,02 % • Иизм + 0,02 % • Иуст) В	11,999
	100,00 В	10 мВ	10 МОм ± 1 %	± (0,02 % • Иизм + 0,02 % • Иуст) В	119,99
	1000,0 В	100 мВ	10 МОм ± 1 %	± (0,02 % • Иизм + 0,02 % • Иуст) В	1010,0

Скорость считывания	Предел	Разрешение	Частота	Пределы допускаемой основной погрешности измерений при Тк = 23 ± 5 °С		Разрядность шкалы
Низкая	100,000 мВ	1 мкВ	10. ..20 Гц	± (1,5 %	Цизм + 0,1 % • Иуст) В	119,999
			20. ..50 Гц	± (0,5 %	иизм + 0,1 % • Цуст) В
			50 Гц…20 кГц	± (0,1 %	Цизм + 0,1 % • Цуст) В
			20.50 кГц	± (0,3 % •	Цизм + 0,15 % • Цуст) В
			50.100 кГц	± (1,0 % •	Цизм + 0,15 % • Цуст) В
	1,00000 В	10 мкВ	10.20 Гц	± (1,5 %	Цизм + 0,1 % • Цуст) В	1,19999
			20.50 Гц	± (0,5 %	Цизм + 0,1 % • Цуст) В
			50 Гц.20 кГц	± (0,1 %	Цизм + 0,1 % • Цуст) В
			20.50 кГц	± (0,3 % •	Цизм + 0,15 % • Цуст) В
			50.100 кГц	± (1,0 %	Цизм + 0,1 % • Цуст) В
	10,0000 В	100 мкВ	10.20 Гц	± (1,5 %	Цизм + 0,1 % • Цуст) В	11,9999
			20.50 Гц	± (0,5 %	Цизм + 0,1 % • Цуст) В
			50 Гц.20 кГц	± (0,1 %	Цизм + 0,1 % • Цуст) В
			20.50 кГц	± (0,3 % •	Цизм + 0,15 % • Цуст) В
			50.100 кГц	± (1,0 %	Цизм + 0,1 % • Цуст) В
	100,000 В	1 мВ	10.20 Гц	± (1,5 %	Цизм + 0,1 % • Цуст) В	119,999
			20.50 Гц	± (0,5 %	Цизм + 0,1 % • Цуст) В
			50 Гц.20 кГц	± (0,1 %	Цизм + 0,1 % • Цуст) В
			20.50 кГц	± (0,3 % •	Цизм + 0,15 % • Цуст) В
			50.100 кГц	± (1,0 %	Цизм + 0,1 % • Цуст) В
	750,00 В	10 мВ	10.20 Гц	± (1,5 %	Цизм + 0,1 % • Цуст) В	757,50
			20.50Гц	± (0,5 %	Цизм + 0,1 % • Цуст) В
			50Гц…20 кГц	± (0,1 %	Цизм + 0,1 % • Цуст) В
			20.50 кГц	± (0,3 % •	Цизм + 0,15 % • Цуст) В
			50.100 кГц	± (1,0 %	Цизм + 0,1 % • Цуст) В
Средняя	100,000мВ	1 мкВ	10.20Гц	± (1,5 %	Цизм + 0,2 % • Цуст) В	119,999
			20.50 Гц	± (0,5 %	Цизм + 0,2 % • Цуст) В
			50Гц…20 кГц	± (0,1 %	Цизм + 0,2 % • Цуст) В
			20.50 кГц	± (0,3 %	Цизм + 0,3 % • Цуст) В
			50.100 кГц	± (1,0 %	Цизм + 0,3 % • Цуст) В
	1,00000 В	10 мкВ	10.20 Гц	± (1,5 %	Цизм + 0,15 % • Цуст) В	1,19999
			20.50 Гц	± (0,5 %	Цизм + 0,15 % • Цуст) В
			50 Гц.20 кГц	± (0,1 % •	Цизм + 0,15 % • Цуст) В
			20.50 кГц	± (0,3 %	Цизм + 0,2 % • Цуст) В
			50.100 кГц	± (1,0 %	Цизм + 0,2 % • Цуст) В
	10,0000 В	100 мкВ	10.20 Гц	± (1,5 %	Цизм + 0,15 % • Цуст) В	11,9999
			20.50 Гц	± (0,5 %	Цизм + 0,15 % • Цуст) В
			50 Гц.20 кГц	± (0,1 % •	Цизм + 0,15 % • Цуст) В
			20.50 кГц	± (0,3 %	Цизм + 0,2 % • Цуст) В
			50.100кГц	± (1,0 %	Цизм + 0,2 % • Цуст) В
	100,000 В	1 мВ	10.20Гц	± (1,5 %	Цизм + 0,15 % • Цуст) В	119,999
			20.50Гц	± (0,5 %	Цизм + 0,15 % • Цуст) В
			50Гц .20 кГц	± (0,1 % •	Цизм + 0,15 % • Цуст) В
			20.50 кГц	± (0,3 %	Цизм + 0,2 % • Цуст) В
			50.100 кГц	± (1,0 %	Цизм + 0,2 % • Цуст) В

Скорость считывания	Предел	Разрешение	Частота	Пределы допускаемой основной погрешности измерений при Тк = 23 ± 5 °С			Разрядность шкалы
Средняя	750,00 В	10 мВ	10…20 Гц	± (1,5 % •	Иизм + 0,15 %	• иуст) В	757,50
			20. ..50 Гц	± (0,5 % •	Иизм + 0,15 %	• Иуст) В
			50 Гц.. .20 кГц	± (0,1 % •	Иизм + 0,15 %	• Иуст) В
			20.50 кГц	± (0,3 %	Иизм + 0,2 % •	Иуст) В
			50.100 кГц	± (1,0 %	Иизм + 0,2 % •	Иуст) В
Высокая	100,00мВ	10 мкВ	10.20 Гц				119,99
			20.50 Гц	± (1,5 %	Изм + 0,3 % •	Иуст) В
			50Гц.. .20 кГц	± (0,2 % •	Иизм + 0,15 %	• Иуст) В
			20.50 кГц	± (0,5 % •	Иизм + 0,15 %	• Иуст) В
			50.100 кГц	± (1,5 % •	Иизм + 0,15 %	• Иуст) В
	1,0000 В	100 мкВ	10.20 Гц				1,1999
			20.50 Гц	± (1,5 %	Иизм + 0,2 % •	Иуст) В
			50Гц.. .20 кГц	± (0,2 %	Иизм + 0,1 %	Иуст) В
			20.50 кГц	± (0,5 %	Иизм + 0,1 % •	Иуст) В
			50.100 кГц	± (1,5 %	Иизм + 0,1 % •	Иуст) В
	10,000 В	1 мВ	10.20 Гц				11,999
			20.50 Гц	± (1,5 %	Иизм + 0,2 % •	Иуст) В
			50 Гц.. .20 кГц	± (0,2 %	Иизм + 0,1 %	ус о ) В
			20.50 кГц	± (0,5 %	Иизм + 0,1 % •	В )т с Иус
			50.100 кГц	± (1,5 %	Иизм + 0,1 % •	Иуст) В
	100,00 В	10 мВ	10.20 Гц				119,99
			20.50 Гц	± (1,5 %	Иизм + 0,2 % •	Иуст) В
			50 Гц.. .20 кГц	± (0,2 %	Иизм + 0,1 %	ус о ) В
			20.50 кГц	± (0,5 %	Иизм + 0,1 % •	В )т с Иус
			50.100 кГц	± (1,5 %	Иизм + 0,1 % •	Иуст) В
	750,0 В	100 мВ	10.20 Гц				757,7
			20.50 Гц	± (1,5 %	Иизм + 0,2 % •	Иуст) В
			50 Гц.. .20 кГц	± (0,2 %	Иизм + 0,1 %	Иуст) В
			20.50 кГц	± (0,5 %	Иизм + 0,1 % •	Иуст) В
			50.100 кГц	± (1,5 %	Иизм + 0,1 % •	Иуст) В

Основные метрологические характеристики вольтметров в режиме измерения силы постоянного тока

Скорость считывания	Предел	Разрешение	Падение напряжения / шунтирующее сопротивление	Пределы допускаемой основной погрешности измерений при Тк = 23 ± 5 °С	Разрядность шкалы
Низкая	10,000 мА	100 нА	< 0,15 В / 10,1 Ом	± (0,05 % • ^зм + 0,008 % • Густ) А	11,9999
	100,00 мА	1 мкА	< 1,5 В / 10,1 Ом	± (0,05 % • 1изм + 0,004 % • 1усТ) А	119,999
	1,00000 А	10 мкА	< 0,3 В / 0,1 Ом	± (0,1 % • 1изм + 0,004 % • Густ) А	1,19999
	10,0000 А	100 мкА	< 0,15 В / 10 мОм	± (0,25 % • 1изм + 0,004 % • Густ) А	11,9999
Средняя	10,000 мА	0,1 мкА	< 0,15 В / 10,1 Ом	± (0,05 % • 1изм + 0,015 % • Густ) А	11,9999
	100,00 мА	1 мкА	< 1,5 В / 10,1 Ом	± (0,05 % • 1изм + 0,008 % • Густ) А	119,999
	1,00000 А	10 мкА	< 0,3 В / 0,1 Ом	± (0,1 % • 1изм + 0,008 % • Густ) А	1,19999
	10,0000 А	100 мкА	< 0,15 В / 10 мОм	± (0,25 % • Гизм + 0,008 % • Густ) А	11,9999

Скорость считывания	Предел	Разрешение	Падение напряжения / шунтирующее сопротивление	Пределы допускаемой основной погрешности измерений при Тк = 23 ± 5 °С	Разрядность шкалы
Высокая	10,000 мА	1 мкА	< 0,15 В / 10,1 Ом	± (0,1 % • 1изм + 0,02 % • 1уст) А	11,999
	100,00 мА	10 мкА	< 1,5 В / 10,1 Ом	± (0,1 % • 1изм + 0,02 % • 1уст) А	119,99
	1,0000 А	100 мкА	< 0,3 В / 0,1 Ом	± (0,1 % • 1изм + 0,02 % • 1уст) А	1,1999
	10,000 А	1 мА	< 0,15 В / 10 мОм	± (0,25 % • 1изм + 0,02 % • 1уСт) А	11,999

Основные метрологические характеристики вольтметров в режиме измерения силы переменного тока

Предел	Разрешение	Пределы допускаемой основной погрешности измерений при Тк = 23 ± 5 °С				Падение напряжения / шунтирующее сопротивление	Разрядность шкалы
Предел	Разрешение	10…20 Гц	20.50 Гц	50.2 кГц	2.10 кГц
Низкая скорость считывания
10,0 мА	100 нА	± (1,0 % • 1изм + 0,08 % • 1уст) А	± (0,5 % • 1изм + 0,08 % • 1уст) А	± (0,25 % • 1изм + 0,08 % • 1уст) А	± (2,0 % • 1изм + 0,08 % • 1уст) А	< 0,15 В / 10,1 Ом	11,9999
1,0000 А	10 мкА	± (1,0 % • 1изм + 0,08 % • 1уст) А	± (0,5 % • 1изм + 0,08 % • 1уст) А	± (0,25 % • 1изм + 0,08 % • 1уст) А	± (2,0 % • 1изм + 0,08 % • 1уст) А	< 0,3 В / 0,1 Ом	1,19999
10,000 А	100 мкА	± (1,0 % • 1изм + 0,08 % • 1уст) А	± (0,5 % • 1изм + 0,08 % • 1уст) А	± (0,25 % • 1изм + 0,08 % • 1уст) А	± (2,0 % • 1изм + 0,08 % • 1уст) А	< 0,15 В / 10 мОм	11,9999
Средняя скорость считывания
10,00 мА	0,1 мкА	± (1,0 % • 1изм + 0,15 % • 1уст) А	± (0,5 % • 1изм + 0,15 % • 1уст) А	± (0,25 % • 1изм + 0,15 % • 1уст) А	± (2,0 % • 1изм + 0,15 % • 1уст) А	< 0,15 В / 10,1 Ом	11,9999
1,0000 А	10 мкА	± (1,0 % • 1изм + 0,15 % • 1уст) А	± (0,5 % • 1изм + 0,15 % • 1уст) А	± (0,25 % • 1изм + 0,15 % • 1уст) А	± (2,0 % • 1изм + 0,15 % • 1уст) А	< 0,3 В / 0,1 Ом	1,19999
10,000 А	100 мкА	± (1,0 % • 1изм + 0,15 % • 1уст) А	± (0,5 % • 1изм + 0,15 % • 1уст) А	± (0,25 % • 1изм + 0,15 % • 1уст) А	± (2,0 % • 1изм + 0,15 % • 1уст) А	< 0,15 В / 10 мОм	11,9999
Высокая скорость считывания
10,00 мА	1 мкА		± (1,0 % • 1изм + 0,2 % • 1уст) А	± (0,5 % • 1изм + 0,1 % • 1уст) А	± (3,0 % • 1изм + 0,1 % • 1уст) А	< 0,15 В / 10,1 Ом	11,999
1,0000 А	10 мкА		± (1,0 % • 1изм + 0,2 % • 1уст) А	± (0,5 % • 1изм + 0,1 % • 1уст) А	± (3,0 % • 1изм + 0,1 % • 1уст) А	< 0,3 В / 0,1 Ом	1,1999
10,000 А	100 мкА		± (1,0 % • 1изм + 0,2 % • 1уст) А	± (0,5 % • 1изм + 0,1 % • 1уст) А	± (3,0 % • 1изм + 0,1 % • 1уст) А	< 0,15 В / 10 мОм	11,999

Скорость считывания	Предел	Разрешение	Ток цепи	Пределы допускаемой основной погрешности измерений при Тк = 23 ± 5 °С	Разрядность шкалы
Низкая	100,000 Ом	1 мОм	1 мА	± (0,05 % • Rизм + 0,008 % • Rуст) Ом	119,999
	1,0000 кОм	10 мОм	1 мА	± (0,03 % • Rизм + 0,004 % • Rуст) Ом	1,19999
	10,000 кОм	100 мОм	100 мкА	± (0,03 % • Rизм + 0,004 % • Rуст) Ом	11,9999
	100,00 кОм	1 Ом	10 мкА	± (0,03 % • Rизм + 0,004 % • Rуст) Ом	119,999
	1,0000 МОм	10 Ом	10 мкА	± (0,03 % • Rизм + 0,004 % • Rуст) Ом	1,19999
	10,000 МОм	100 Ом	7,0 • Rx / (10 МОм + R^) мкА	± (0,1 % • Rизм + 0,004 % • Rуст) Ом	11,9999
	100,00 МОм	1 кОм	7,0 • Rx / (10 МОм + R^) мкА	± (0,5 % • Rизм + 0,008 % • Rуст) Ом	119,999
Средняя	100,000 Ом	1 мОм	1 мА	± (0,05 % • Rизм + 0,015 % • Rуст) Ом	119,999
	1,0000 кОм	10 мОм	1 мА	± (0,03 % • Rизм + 0,008 % • Rуст) Ом	1,19999
	10,000 кОм	100 мОм	100 мкА	± (0,03 % • Rизм + 0,008 % • Rуст) Ом	11,9999
	100,00 кОм	1 Ом	10 мкА	± (0,03 % • Rизм + 0,008 % • Rуст) Ом	119,999
	1,000 МОм	10 Ом	10 мкА	± (0,03 % • Rизм + 0,008 % • Rуст) Ом	1,19999
	10,00 МОм	100 Ом	7,0 • Rx / (10 МОм + R^) мкА	± (0,1 % • Rизм + 0,008 % • Rуст) Ом	11,9999
	100,0 МОм	1 кОм	7,0 • Rx / (10 МОм + R^) мкА	± (0,5 % • Rизм + 0,015 % • Rуст) Ом	119,999
Высокая	100,00 Ом	10 мОм	1 мА	± (0,05 % • Rизм + 0,02 % • Rуст) Ом	119,99
	1,0000 кОм	100 мОм	1 мА	± (0,03 % • Rизм + 0,02 % • Rуст) Ом	1,1999
	10,000 кОм	1 Ом	100 мкА	± (0,03 % • Rизм + 0,02 % • Rуст) Ом	11,999
	100,00 кОм	10 Ом	10 мкА	± (0,03 % • Rизм + 0,02 % • Rуст) Ом	119,99
	1,000 МОм	100 Ом	10 мкА	± (0,05 % • Rизм + 0,02 % • Rуст) Ом	1,1999
	10,00 МОм	1 кОм	7,0 • Rx / (10 МОм + R^) мкА	± (0,1 % • Rизм + 0,02 % • Rуст) Ом	11,999
	100,0 МОм	10 кОм	7,0 • Rx / (10 МОм + R^) мкА	± (0,5 % • Rизм + 0,02 % • Rуст) Ом	119,99

Основные метрологические характеристики вольтметров в режиме измерения частоты

Входное напряжение	Предел	Разрешение	Разрядность шкалы	Пределы допускаемой основной погрешности измерений при Тк = 23 ± 5 °С	Чувствительность
от 100 мВ до 750 В	5…10 Гц	10 мкГц	9,99999	± (0,05 % • Буст) Гц	200 мВ
	10…100 Гц	100 мкГц	99,9999	± (0,01 % • Буст) Гц	40 мВ
	100 Гц. 100 кГц	1 мГц	999,999	± (0,005 % • Буст) Гц	40 мВ
	100 кГц. 1 МГц	1 Гц	999,999	± (0,005 % • Буст) Гц	100 мВ

Примечания: Буст — установленное значение частоты.

Основные метрологические характеристики вольтметров в режиме измерения периода

Входное напряжение	Предел	Разрешение	Разрядность шкалы	Пределы допускаемой основной погрешности измерений при Тк = 23 ± 5 °С	Чувствительность
от 100 мВ до 750 В	1.10 мкс	0,01 нс	9,99999	± (0,005 % • Туст) с	100 мВ
	10мкс.10 мс	100 нс	99,9999	± (0,005 % • Туст) с	40 мВ
	10 мс.. .100 мс	1 мкс	999,999	± (0,01 % • Туст) с	40 мВ
	100 мс.. .200 мс	1 мкс	999,999	± (0,05 % • Туст) с	200 мВ

Номинальные параметры сети питания, В	220 — 230 В ± 10 % / 50 Гц
Габаритные размеры (длина х ширина х высота), мм	225 х 100 х 355
Масса, кг, не более	2,5
Условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность, % — атмосферное давление, мм рт. ст.	от 18 до 28 от 40 до 80 от 720 до 780

Перечень основных средств, применяемых при поверке:

калибратор универсальный FLUKE 5520A: диапазон воспроизведения напряжения постоянного тока: 0 — 1000 В; пределы допускаемой абсолютной погрешности (AU): ± (0,000011 — 0,000018) • U; диапазон воспроизведения напряжения переменного тока: 1 мВ -1020 В (10 Гц — 500 кГц); пределы допускаемой абсолютной погрешности (AU): ± (0,00015 -0,002) • U; диапазон воспроизведения силы постоянного тока: 0 — 20,5 А; пределы допускаемой абсолютной погрешности (AI): ± (0,0001 — 0,0005) • I; диапазон воспроизведения силы переменного тока: 29 мкА — 20,5 А (10 Гц — 30 кГц); пределы допускаемой абсолютной погрешности (AI): ± (0,0004 — 0,003) • I; диапазон воспроизведения частоты переменного тока: 0,01 Гц — 2 МГц; пределы допускаемой абсолютной погрешности (Af): ± (2,5 • 10-6) • f; диапазон воспроизведения электрического сопротивления: 0,0001 Ом — 1100 МОм; пределы допускаемой абсолютной погрешности (AR): ± (0,000028 — 0,003) • R; диапазон воспроизведения электрической емкости: 0,19 нФ — 110 мФ; пределы допускаемой абсолютной погрешности (АС): ± (0,0025 — 0,011) • С; имитация сигнала термопары типа К: от минус 200 до 1372 °С; (ат): ± (0,16 — 0,4) °С.

Сведения о методах измерений

Методы измерений с помощью вольтметров универсальных В7-53М указаны в документе «Вольтметры универсальные В7-53М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным В7-53М

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 1е» до 25 А в диапазоне частот 20 — 1.7e Гц.
МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1е» — 3е Гц.
«Вольтметры универсальные В7-53М. Технические условия» ТУ 4237-154-66145830-2012.
Техническая документация ЗАО «ПрофКИП».

Описание типа СИ

321,9 Кб

Свидетельство об утверждении типа СИ

123,7 Кб

Все цены на сайте указаны без учета доставки при условии 100% предоплаты.

Для юридических лиц или ИП:

Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.

Существует несколько вариантов оплаты:

Для государственных и бюджетных организаций и предприятий:

Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:

Аванс 30%, остаток 70% по факту поставки;
Аванс 50%, остаток 50% по факту поставки;
100% постоплата по факту поставки.

В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.

Наш Компания предлагает несколько вариантов доставки:

Курьерской службой;
Транспортной компанией;
самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
доставка до терминала или пункта выдачи

Самовывоз

Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.

Самовывоз происходит по адресу из наших офисов:

г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)

г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)

Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.

Курьерская доставка

Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.

Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:

Деловые Линии;

Курьер Сервис Экспресс;

Major Express;

СДЭК;

EMS.

Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.

Ориентировочный срок доставки

В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.

Отправка в город	Срок доставки
Москва	2 рабочих дня
Санкт-Петербург	На следующий день
Казань	3-4 рабочих дней
Ростов-на-Дону	3-4 рабочих дней
Саратов	3-4 рабочих дней
Екатеринбург	3-4 рабочих дней
Новосибирск	3-5 рабочих дней
Иркутск	4-6 рабочих дней
Хабаровск	4-6 рабочих дней
Петропавловск-Камчатский	6-10 рабочих дней

Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.

Бесплатная доставка доступна при заказе от 100 000 рублей.

Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании

Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.

Обращаем Ваше внимание!

Представители транспортных служб не принимают оплаты наличными при получении товара.

Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.

В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
