Поверка ваттметра поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56
Поверка осуществляется по документу РТ-МП-4976-441-2017 «ГСИ. Ваттметры поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56. Методика поверки», утвержденному ФБУ «Ростест-Москва» 04 декабря 2017 года.
Основные средства поверки:
- калибратор мощности СВЧ NRPC18 (регистрационный номер в Федеральном информационном фонде 54535-13);
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде 39089-08);
- аттенюатор RBU100 (регистрационный номер в Федеральном информационном фонде 50192-12);
- анализатор цепей векторный ZVA50 (регистрационный номер в Федеральном информационном фонде 48355-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56
- ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний
- ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов.
Поверка ваттметра поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56
Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала.

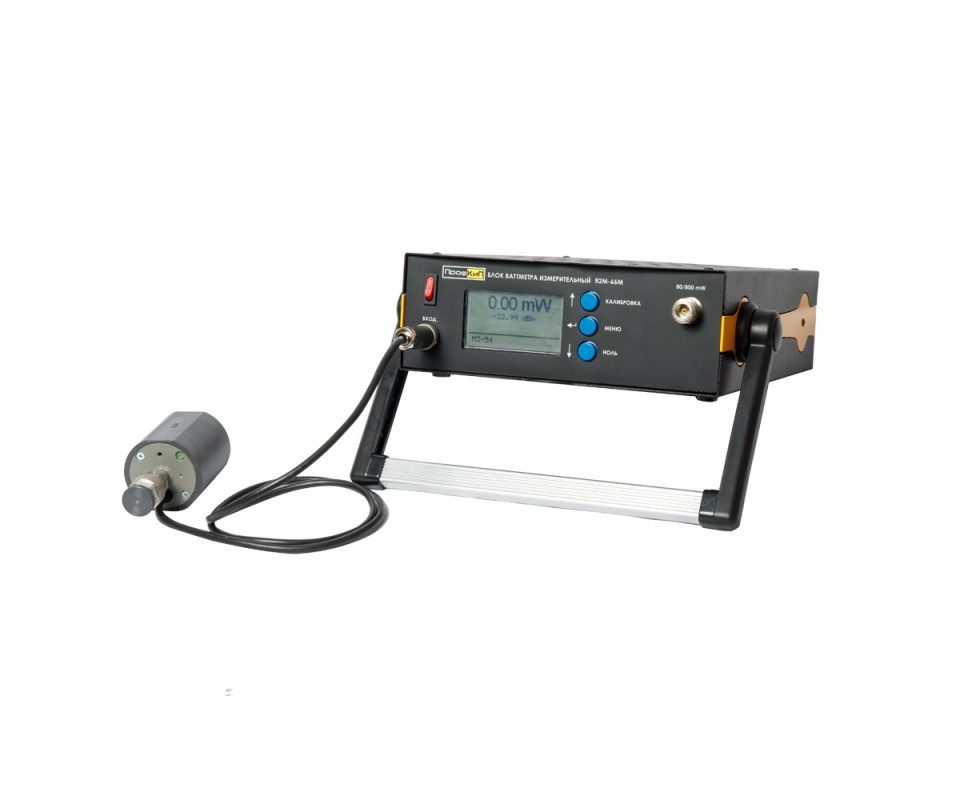

Конструктивно ваттметры поглощаемой мощности состоят из блока измерительного (БИ) ПрофКиП Я2М-66М и ППК, подключаемых к БИ.
ППК делятся на 3 группы, которые в свою очередь имеют модификации:
- группа ППК ПрофКиП М3-51 имеет 6 модификаций: ПрофКиП М3-51, ПрофКиП М3-51/1, ПрофКиП М3-51/2, ПрофКиП М3-51/3, ПрофКиП М3-51/4, ПрофКиП М3-51/5;
- группа ППК ПрофКиП М3-54 имеет 2 модификации: ПрофКиП М3-54, ПрофКиП М3-54/1;
- группа ППК ПрофКиП М3-56 имеет 2 модификации: ПрофКиП М3-56, ПрофКиП М3-56/1. Основное различие между модификациями ППК — это диапазон рабочих частот и диапазон измерений мощности. Обозначение ваттметра определяется по группе ППК.
Программное обеспечение
Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56 и не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW Я2М-66М-1 |
| Номер версии (идентификационный номер) ПО | не ниже v. 3.1.1 |
| Цифровой идентификатор ПО (контрольная сумма MD5) | 4A026074B027B173D354D66ABB
9B114C |
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Диапазон частот, ГГц | Ш1К ПрофКиП М3-51 | от 0,1 до 4 |
| ПИК ПрофКиП М3-51/1 | от 0,1 до 8 | |
| ПИК ПрофКиП М3-51/2 | от 0,02 до 4 | |
| ПИК ПрофКиП М3-51/3 | от 0,02 до 6 | |
| ПИК ПрофКиП М3-51/4 | от 0,02 до 12 | |
| ПИК ПрофКиП М3-51/5 | от 0,02 до 17,85 | |
| ПИК ПрофКиП М3-54 | от 0 до 17,85 | |
| ПИК ПрофКиП М3-54/1 | от 0 до 10 | |
| ПИК ПрофКиП М3-56 | от 0 до 17,85 | |
| ПИК ПрофКиП М3-56/1 | от 0 до 10 | |
| Диапазон измерений мощности, Вт | ПИК ПрофКиП М3-51 | от 110-6 до 110-2 |
| ПИК ПрофКиП М3-51/1 | ||
| ПИК ПрофКиП М3-51/2 | ||
| ПИК ПрофКиП М3-51/3 | ||
| ПИК ПрофКиП М3-51/4 | ||
| ПИК ПрофКиП М3-51/5 | ||
| ПИК ПрофКиП М3-54 | от 110-4 до 1 | |
| ПИК ПрофКиП М3-54/1 | ||
| ПИК ПрофКиП М3-56 | от 110″2 до 20 | |
| ПИК ПрофКиП М3-56/1 | ||
| Коэффициент стоячей волны напряжения (КСВН), не более | ПИК ПрофКиП М3-51 | 1,4 |
| ПИК ПрофКиП М3-51/1 | 1,3 | |
| ПИК ПрофКиП М3-51/2 | ||
| ПИК ПрофКиП М3-51/3 | ||
| ПИК ПрофКиП М3-51/4 | ||
| ПИК ПрофКиП М3-51/5 в диапазоне от 0,02 до 12 ГГц включ. в диапазоне св. 12 до 17,85 ГГц | 1,3 | |
| 1,4 | ||
| 1 | 2 | ||
| Коэффициент стоячей волны напряжения (КСВН), не более | ППК ПрофКиП М3-54 в диапазоне от 0 до 3 ГГ ц включ. в диапазоне св. 3 до 12 ГГц включ. в диапазоне св. 12 до 17,85 ГГц | 1,2 | |
| 1,3 | |||
| 1,4 | |||
| ПИК ПрофКиП М3-54/1 | 1,4 | ||
| ПИК ПрофКиП М3-56 в диапазоне от 0 до 3 ГГ ц включ. в диапазоне св. 3 до 12 ГГц включ. в диапазоне св. 12 до 17,85 ГГц | 1,2 | ||
| 1,3 | |||
| 1,4 | |||
| ПИК ПрофКиП М3-56/1 | 1,4 | ||
| Пределы допускаемой относительной погрешности измерений мощности, % | ПИК ПрофКиП М3-51 | ||
| ПИК ПрофКиП М3-51/1 | ’4+о4(£-0] | ||
| ПИК ПрофКиП М3-51/2 | |||
| ПИК ПрофКиП М3-51/3 | |||
| ПИК ПрофКиП М3-51/4 | |||
| Пределы допускаемой относительной погрешности измерений мощности, % | ПИК ПрофКиП М3-51/5 в диапазоне от 0,02 до 12 ГГц включ.
в диапазоне св. 12 до 17,85 ГГц |
+ | |
| ПИК ПрофКиП М3-54 в диапазоне от 0 до 12 ГГц включ.
в диапазоне св. 12 до 17,85 ГГц |
± | 4+ <»{£-!)] | |
| ± | 6 + 0Д(Й-1)1 | ||
| Пределы допускаемой относительной погрешности измерений мощности, % | ПИК ПрофКиП М3-54/1 | 4 + ОД^-1)] | |
| ПИК ПрофКиП М3-56 в диапазоне от 0 до 12 ГГц включ.
в диапазоне св. 12 до 17,85 ГГц |
4 + 0Д{^-1)] | ||
| ± | 6+ 0,1 (£-!)] | ||
| ПИК ПрофКиП М3-56/1 | 4 + °’1(^-1)] | ||
| где Рк — верхний предел измерений мощности (зависит от поддиапазона измерений), Вт; Рх — значение измеряемой мощности, Вт | |||
Основные технические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Соединитель входа | Тип III «вилка» | |
| Масса, кг, не более | БИ ПрофКиП Я2М-66М | 3,6 |
| ПИК ПрофКиП М3-51, М3-51/1 | 0,25 | |
| ППК ПрофКиП М3-51/2, М3-51/2, М3-51/3, М3-51/4, М3-51/5 | 0,18 | |
| ПИК ПрофКиП М3-54, М3-54/1 | 0,4 | |
| ПИК ПрофКиП М3-56, М3-56/1 | 1,5 | |
| 1 | 2 | |
| Габаритные размеры, мм | Б И Пр о фК иП Я2М-66М | 235x325x95 |
| Ш1К ПрофКиП М3-51, М3-51/1 | 047×60 | |
| ППК ПрофКиП М3-51/2, М3-51/2, М3-51/3, М3-51/4, М3-51/5 | 038×65 | |
| ПИК ПрофКиП М3-54, М3-54/1 | 055×105 | |
| ПИК ПрофКиП М3-56, М3-56/1 | 185x110x110 | |
| Рабочие условия применения:
— температура окружающего воздуха, °С — относительная влажность воздуха при плюс 20 °С, %, не более |
от +10 до +40 90 | |
| Средняя наработка на отказ, ч | 12000 | |
Поверка осуществляется по документу РТ-МП-4976-441-2017 «ГСИ. Ваттметры поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56. Методика поверки», утвержденному ФБУ «Ростест-Москва» 04 декабря 2017 года.
Основные средства поверки:
- калибратор мощности СВЧ NRPC18 (регистрационный номер в Федеральном информационном фонде 54535-13);
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде 39089-08);
- аттенюатор RBU100 (регистрационный номер в Федеральном информационном фонде 50192-12);
- анализатор цепей векторный ZVA50 (регистрационный номер в Федеральном информационном фонде 48355-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой мощности ПрофКиП М3-51, ПрофКиП М3-54, ПрофКиП М3-56
- ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний
- ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки
