Поверка вакуумметра электронного со встроенным дисплеем MP2AR, MP4AR, MX4A
Поверка осуществляется по документу РТ-МП-2439-443-2016 «ГСИ. Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.06.2016 г.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Основные средства поверки:
- установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3 c диапазоном измерения абсолютного давления от 110- до 110 Па, с допускаемой относительной погрешностью ± 10 % в диапазоне от 110-2 до 1103 Па и ±15 % в диапазоне от 110-5 до 110-2 Па (Госреестр № 53639-13);
- калибратор-контроллер давления PPC4-A100Ks с диапазоном измерения абсолютного давления до 110 кПа, с допускаемой относительной погрешностью ±0,01 % (Госреестр № 27758-08);
- мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ± [0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (Госреестр № 54848-13);
- источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ± (0,001U+0,3) В, в диапазоне до 30 В и ± (0,001U+0,5) В, в диапазоне свыше 30 В (Госреестр № 51394-12).
Сведения о методах измерений
- Методика измерений приведена в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 110-8 — 1103 Па
- ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 — 1106 Па
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения абсолютного давления при значениях температур окружающего воздуха от + 15 °С до + 50 °С и относительной влажности не более 80 %.
Поверка вакуумметра электронного со встроенным дисплеем MP2AR, MP4AR, MX4A

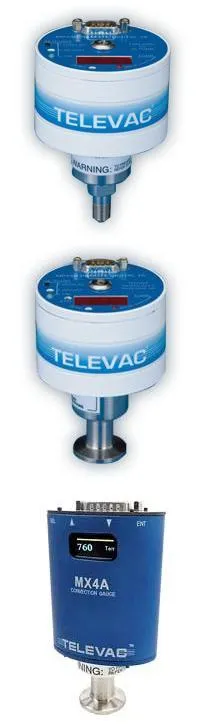

Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A выполнены в виде единого корпуса, в котором расположены измерительный тепловой датчик и встроенная электроника, что позволяет делать измерения без использования дополнительных средств отображения и контроля. Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A имеют аналоговый выходной сигнал.
В качестве измерительного теплового датчика у вакуумметров электронных со встроенным дисплеем MP2AR используется термопарный датчик 2A, а у вакуумметров электронных со встроенным дисплеем MP4AR и MX4A — конвекционный датчик 4A.
Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A оснащены жидкокристаллическим индикатором и цифровым интерфейсом.
Принцип действия вакуумметров электронных со встроенным дисплеем MP2AR, MP4AR, MX4A основан на зависимости теплопроводности разреженного газа от давления. Термопарный датчик 2A состоит из корпуса, в котором находится нить накаливания, по которой пропускается постоянный ток. Термопара приварена к центру нагревательного элемента, обеспечивает прямое измерение температуры. При любом значении постоянного тока, прошедшего через нить накаливания, температура нити увеличивается, как только абсолютное давление понижается, т.к. ЭДС термопары прямо пропорционально увеличению температуры нити накаливания. Конвекционный датчик 4A измеряет абсолютное давление при помощи определения теплоотдачи от нити накаливания при поддержании постоянной температуры.
Корпуса вакуумметров электронных со встроенным дисплеем MP2AR, MP4AR, MX4A пломбируют для предотвращения несанкционированного доступа внутрь прибора к электронным компонентам.
Программное обеспечение
Микропроцессорное программное обеспечение вакуумметров электронных со встроенным дисплеем MP7ER и MP7FR встроенное, обеспечивает управление и диагностику прибора, обработку сигналов и связь с внешними устройствами через интерфейс.
Идентификационные данные встроенного ПО вакуумметров электронных со встроенным дисплеем MP2AR, MP4AR, MX4A приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
| Идентификационное данные (признаки) программного обеспечения | Вакуумметры электронные со встроенным дисплеем: | ||
| MP2AR | MP4AR | MX4A | |
| Идентификационное наименование программного обеспечения | «MP2AR
Firmware» |
«MP4AR
Firmware» |
«MX4A
Firmware» |
| Идентификационное наименование программного обеспечения | «MP2AR
Firmware» |
«MP4AR
Firmware» |
«MX4A
Firmware» |
| Номер версии (идентификационный номер) программного обеспечения | V2.52 | V2.54 | V141111 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 0х8526FE2F | 0х1232FD1C | 0х1452FB1C |
| Алгоритм вычисления цифрового идентификатора программного | CRC 32 | CRC 32 | CRC 32 |
| Наименование характеристики | Вакуумметры электронные со встроенным дисплеем: | ||
| MP2AR | MP4AR | MX4A | |
| 1 | 2 | 3 | 4 |
| Диапазон измерений, Па (мм рт.ст.) | от 1,33 -10-1 до 2,67103 | от 1,33 10-1 до 1105 | от 1,33 10-1 до 1105 |
| (от 110-3 до 2101) | (от 110-3 до 7,5 102) | (от 110-3 до 7,5 102) | |
| Выходной аналоговый сигнал, В: | |||
| — линейный | от 0,01 | от 0,01 | от 0,01 |
| до 10,2 | до 10,2 | до 10,2 | |
| — нелинейный | от 0,88 | от 0,01 | от 0,01 |
| до 9,84 | до 10,22 | до 10,22 | |
| — логарифмический | — | от 0 до 6 | от 0,01 до 10 |
| Пределы допускаемой относительной | |||
| погрешности, % от измеряемой величины:
— в диапазоне от 1,33 10″ до 1,33 Па, включ. |
|||
| (от 110″3 до 110″2 мм рт.ст., включ.) | ±100 | ±100 | ±100 |
| — в диапазоне свыше 1,33 до 1,33 102 Па, включ. | |||
| (свыше 1 • 10″2 до 1 • 10° мм рт. ст., включ.) | ±30 | ±30 | ±35 |
| — в диапазоне свыше 1,3310 до 2,6710 Па, включ. | |||
| (свыше 1 • 100 до 2-101 мм рт.ст., включ.) | ±20 | ±30 | ±30 |
| — в диапазоне свыше 2,67-103 до 2,67 104 Па, включ. | |||
| (свыше 2-101 до 2-102 мм рт.ст., включ.) | — | ±20 | ±20 |
| — в диапазоне свыше 2,67-104 до 1-105 Па | |||
| (свыше 2102 до 7,5-102 мм рт.ст.) | — | ±15 | ±15 |
| Напряжение питания, В | 24 | 24 | 24 |
| Потребляемая мощность, Вт, не более | 3 | 3 | 8 |
| Г абаритные размеры, мм, не более | 0 69,9х105,4 | 0 69,9х105,4 | 40х65х131 |
| Масса, кг, не более | 0,48 | 0,48 | 0,35 |
| Диапазон рабочих температур, °С | от + 15 до + 50 | от + 15 до + 50 | от + 15 до + 50 |
| Относительная влажность, % | не более 80 | не более 80 | не более 80 |
Поверка осуществляется по документу РТ-МП-2439-443-2016 «ГСИ. Вакуумметры электронные со встроенным дисплеем MP2AR, MP4AR, MX4A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.06.2016 г.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Основные средства поверки:
- установка вакуумметрическая эталонная 2-го разряда ВАТТ УВЭ-3 c диапазоном измерения абсолютного давления от 110- до 110 Па, с допускаемой относительной погрешностью ± 10 % в диапазоне от 110-2 до 1103 Па и ±15 % в диапазоне от 110-5 до 110-2 Па (Госреестр № 53639-13);
- калибратор-контроллер давления PPC4-A100Ks с диапазоном измерения абсолютного давления до 110 кПа, с допускаемой относительной погрешностью ±0,01 % (Госреестр № 27758-08);
- мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ± [0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (Госреестр № 54848-13);
- источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ± (0,001U+0,3) В, в диапазоне до 30 В и ± (0,001U+0,5) В, в диапазоне свыше 30 В (Госреестр № 51394-12).
Сведения о методах измерений
- Методика измерений приведена в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 110-8 — 1103 Па
- ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 — 1106 Па
