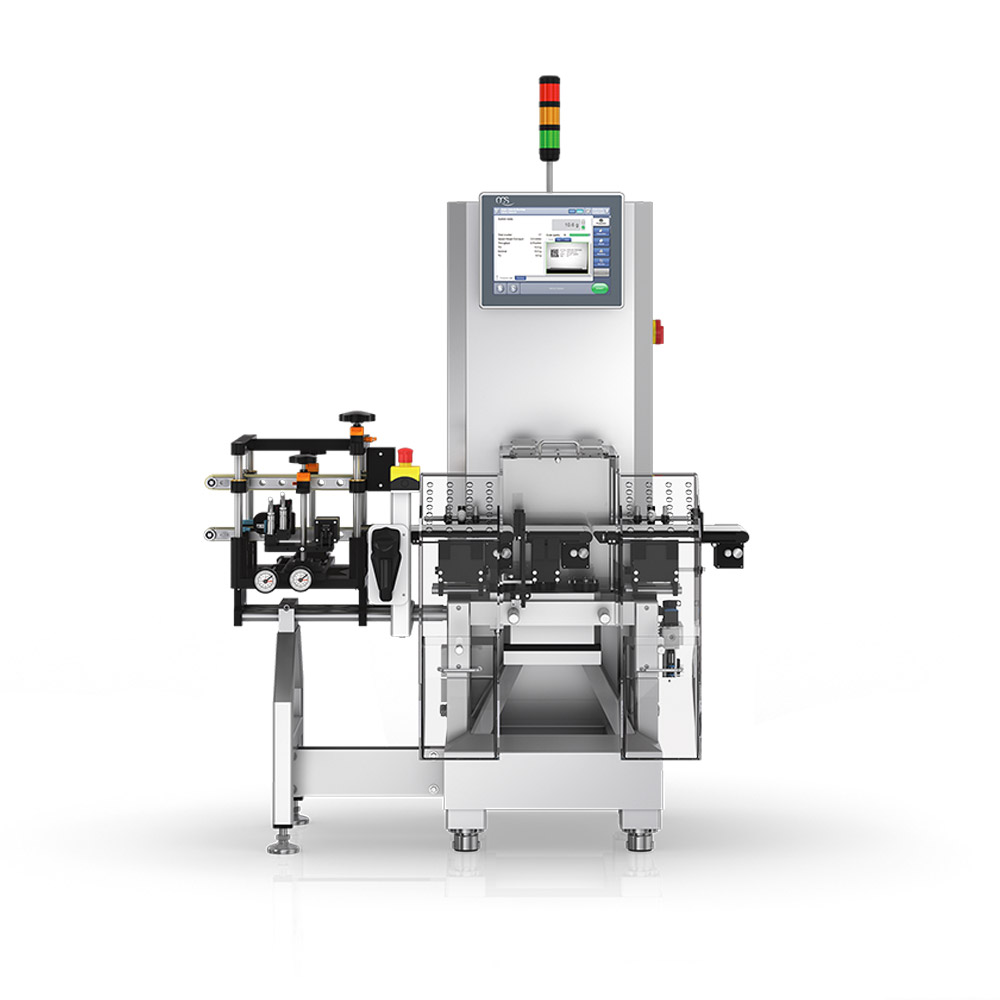

Поверка устройства весоизмерительного автоматического EC, HC, SC-W, TQS-HC-A

Назначение: для измерений массы.

Поверка устройства весоизмерительного автоматического EC, HC, SC-W, TQS-HC-A

Принцип действия средства измерений основан на использовании электромагнитной компенсации. Сила тяжести объекта измерений вызывает смещение чувствительного элемента средства измерений из положения, соответствующего нулевой нагрузке. Это смещение компенсируется с помощью электромагнитной силы, возвращающей чувствительный элемент в положение, соответствующее нулевой нагрузке. Электрический сигнал, соответствующий этой электромагнитной силе и пропорциональный массе объекта измерений подвергается аналогоцифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также в зависимости от оснащения средства измерений:

• передается на печатающее устройство для нанесения этикетки и/или;
• сравнивается с заранее заданным значением массы объекта измерений, и при превышении установленных пределов приводятся в действие устройства отбраковки (сортировки).

Средство измерений представляет собой устройства весоизмерительные автоматические по ГОСТ Р 54796-2011 (в качестве однодиапазонных, многодиапазонных или многоинтервальных устройств для автоматического динамического и/или статического взвешивания) и состоит из следующих основных частей:

• опорная рама;
• электрический шкаф (включающий в себя устройства питания и коммутации);
• один или несколько взвешивающих модулей, смонтированных на опорной раме или прикрепленных к электрическому шкафу, или расположенные внутри него. Каждый взвешивающий модуль (далее — модуль) содержит цифровой весоизмерительный датчик с системой электромагнитной компенсации нагрузки;
• графический дисплей и органы управления средством измерений (мембранная клавиатура, пьезоэлектрические кнопки или сенсорный экран), объединенные в одном корпусе (терминал), или выполненные в отдельных корпусах, или вмонтированные в корпус электрического шкафа;
• электронное устройство, выполняющее обработку цифровых данных, а также управление исполнительными механизмами средства измерений, и выполненное либо в виде микроконтроллера на печатной плате, либо как промышленный компьютер, и размещаемое внутри корпуса терминала, взвешивающего модуля или в электрическом шкафу.

Дополнительно в зависимости от особенностей объекта измерений и места установки средства измерений в его состав входят:

• блоки цифровых интерфейсов (в зависимости от оснащения средства измерений);
• одна или несколько грузовых транспортных систем;
• устройства обнаружения груза;
• устройство верификации данных для оценки качества штрихового или матричного кода, качества печати символов;
• печатающее устройство для нанесения этикетки, устройство отбраковки/сортировки, рентгеновское устройство содержания металлов внутри объектов измерений или комбинация этих устройств (в зависимости от области применения средства измерений).

Грузовая транспортная система представляет собой:

• в случае динамического взвешивания ленточный конвейер с различными типами ленты или роликовый конвейер;
• в случае статического взвешивания ленточный конвейер с различными типами ленты или роликовый конвейер, вращающееся колесо с выемками или захватные рычаги для перемещения объекта измерений на взвешивающий модуль (модули).

Количество и конфигурация взвешивающих модулей и грузовой транспортной системы определяются характером объекта измерений и местом установки, для которых предназначено средство измерений.

Средство измерений может представлять собой также комбинацию нескольких взвешивающих модулей с одним общим электронным устройством, выполняющим обработку цифровых данных и дисплеем. Такая комбинация может работать в нескольких режимах:

• получение независимых результатов измерений на каждом взвешивающем модуле (метрологические характеристики нормируются отдельно для каждого модуля);
• определение на одном взвешивающем модуле массы тары пустой упаковки перед наполнением, передача измеренного значения через интерфейс в качестве предварительно заданного значения массы тары на другой взвешивающий модуль, где происходит взвешивание массы брутто наполненной упаковки и вычисление массы нетто с использованием полученного значения массы тары;
• в зависимости от массогабаритных параметров объекта измерений его масса определяется, когда он опирается только на один взвешивающий модуль или на два последовательно расположенных взвешивающих модуля.

Комбинация взвешивающих модулей не может иметь режимов работы в качестве многоинтервальных или многодиапазонных весов.

Средство измерений выпускается в модификациях, отличающихся функциональными характеристиками, определяемыми электронным устройством, и конструктивным исполнением средства измерений в зависимости от объекта измерений и места установки, для которых предназначено средство измерений.
