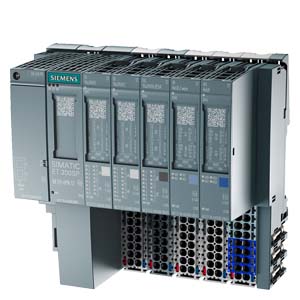

Поверка устройств распределенного ввода-вывода SIMATIC ET 200SP

Характеристики

Межповерочный интервал

—

5 лет

Госреестр

—

60344-15

Особенности

—

Поверка осуществляется по документу МП 60344-15 «Устройства распределенного ввода-вывода SIMATIC ET 200SP. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2014 г.

Перечень основного оборудования для поверки:

универсальный калибратор Н4-7:
погрешность воспроизведения силы постоянного тока: (0,004 % I + 0,0004 % In); погрешность воспроизведения напряжения постоянного тока: (0,002 % U + 0,00015 % иП); (!П, иП — пределы диапазона воспроизведения тока или напряжения калибратора);
мультиметр Fluke 8845А (пределы допускаемой основной погрешности мультиметра приводятся как ± (% измерения + % от диапазона):
погрешность измерения силы постоянного тока: (0,05+0,02); погрешность измерения напряжения постоянного тока: (0,0035+0,0005);
магазин сопротивлений Р4831 кл. т.0,02;
калибратор переменного тока Ресурс-К2:
воспроизведение напряжения в диапазоне от 2,2 до 330 В (фазн.) и силы переменного тока в диапазоне 0,005-7,5 А частотой основного сигнала от 42,5 до 69 Гц с пределами основной относительной погрешности,% ±(0,03+0,01(|Хн/Х-1|));
секундомер СОПпр, кл. точности 2.

Сведения о методах измерений

указываются в разделе «Аналоговые модули» Руководства «Устройства распределенного ввода-вывода «SIMATIC ET 200SP» и руководстве « SIMATIC ET 200SP. Модуль аналогового ввода AI Energy Meter ST» (6ES7134-6PA00-0BD0).

Нормативные документы, устанавливающие требования к устройствам распределенного ввода-вывода SIMATIC ET 200SP:

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерения выходных аналоговых сигналов от первичных измерительных преобразователей (датчиков) в виде напряжения и силы постоянного тока, сопротивления, сигналов термопар и термопреобразователей сопротивления, фазных, линейных напряжений и силы переменного тока в трехфазных цепях, активной, реактивной и полной мощности, активной и реактивной электроэнергии, выработки аналоговых и цифровых сигналов локального управления и регулирования распределенными в пространстве технологическими процессами и объектами в режиме управления от ведущих устройств.

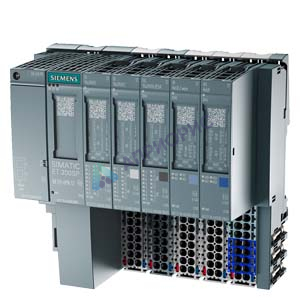

Поверка устройств распределенного ввода-вывода SIMATIC ET 200SP

Устройства SIMATIC ET 200SP предназначены для построения систем распределенного ввода-вывода на базе программируемых контроллеров SIMATIC S7-300, S7-400, S7-1200, S7-1500, с использованием промышленных сетей передачи данных PROFINET IO и PROFIBUS DP.

Устройства SIMATIC ЕТ 200SP относятся к проектно-компонуемым изделиям, имеющим модульную или моноблочную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:

интерфейсных модулей для связи с центральными контроллерами;
модулей ввода/вывода аналоговых и дискретных сигналов, устанавливаемых на пассивные базовые блоки;
сервер-модуль, завершающий конфигурацию устройства.

Обширный спектр модулей различного назначения позволяет оптимально адаптировать станции SIMATIC ET 200SP к требованиям решаемой задачи. Интерфейсные модули обеспечивают возможность непосредственного подключения станции к электрическим каналам связи PROFINET или PROFIBUS. При работе в системах распределенного ввода-вывода программируемых контроллеров SIMATIC обеспечивается поддержка функций “горячей” замены электронных модулей.

Электронные и технологические модули устанавливаются на базовые блоки -терминальные блоки, которые осуществляют подключение внешних соединений к электронным модулям и формируют заднюю шину, посредством которой осуществляется обмен данными между интерфейсным и сигнальными модулями.

Первая установка электронного модуля на терминальный блок сопровождается автоматическим выполнением операции механического кодирования. В дальнейшем на данный терминальный блок можно устанавливать только электронный модуль такого же типа.

Мониторинг внешних цепей электронных и технологических модулей в составе станции производится самими модулями. Для организации разделённых потенциальных групп используются специализированные терминальные блоки. Количество потенциальных групп в пределах одного устройства SIMATIC ET 200SP ограничивается числом модулей.

Конструктивно модули устройства крепятся на терминальные модули, располагаемые на DIN-рейку.

Программное обеспечение

Программное обеспечение устройств можно разделить на 2 группы — встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты -высокий в соответствии с Р 50.2.077-2014).

Метрологические характеристики измерительных модулей, микропроцессорных модулей регулирования, указанные в таблицах 2-4, нормированы с учетом ВПО.

Внешнее программное обеспечение STEP 7 и STEP 7 (TiaPortal), не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с устройствами SIMATIC ET 200SP.

Оно позволяет выполнять:

конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
конфигурирование систем промышленной связи на основе стандарта PROFINET или PROFIBUS;программирование логических задач контроллеров на языках LAD (Ladder Diagram) и FBD (Function Block Diagram);
тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;
установку парольной защиты от несанкционированного доступа.
калибровку модулей (с установкой защиты от несанкционированного доступа и возможностью возврата к заводским настройкам).

Программное обеспечение STEP7 не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.

Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	STEP7 (6ES7 810 4CC10 0YA5)	STEP7 (TiaPortal) (6ES7822-1AA03-0YA5)
Номер версии (идентификационный номер) ПО	не ниже V5.5	не ниже V13
Цифровой идентификатор ПО	номер версии
Алгоритм вычисления цифрового идентификатора	не используется

Межповерочный интервал
Госреестр
Особенности

Перечень основного оборудования для поверки:

универсальный калибратор Н4-7:
погрешность воспроизведения силы постоянного тока: (0,004 % I + 0,0004 % In); погрешность воспроизведения напряжения постоянного тока: (0,002 % U + 0,00015 % иП); (!П, иП — пределы диапазона воспроизведения тока или напряжения калибратора);
мультиметр Fluke 8845А (пределы допускаемой основной погрешности мультиметра приводятся как ± (% измерения + % от диапазона):
погрешность измерения силы постоянного тока: (0,05+0,02); погрешность измерения напряжения постоянного тока: (0,0035+0,0005);
магазин сопротивлений Р4831 кл. т.0,02;
калибратор переменного тока Ресурс-К2:
воспроизведение напряжения в диапазоне от 2,2 до 330 В (фазн.) и силы переменного тока в диапазоне 0,005-7,5 А частотой основного сигнала от 42,5 до 69 Гц с пределами основной относительной погрешности,% ±(0,03+0,01(|Хн/Х-1|));
секундомер СОПпр, кл. точности 2.

Сведения о методах измерений

указываются в разделе «Аналоговые модули» Руководства «Устройства распределенного ввода-вывода «SIMATIC ET 200SP» и руководстве « SIMATIC ET 200SP. Модуль аналогового ввода AI Energy Meter ST» (6ES7134-6PA00-0BD0).

Нормативные документы, устанавливающие требования к устройствам распределенного ввода-вывода SIMATIC ET 200SP:

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Описание типа СИ

103,3 Кб
