Поверка устройств проверки релейной защиты Нептун-3
Поверка устройств проверки средств релейной защиты «Нептун-3» проводится согласно документу БПВА.418110.001 МП «Устройства проверки средств релейной защиты «Нептун-3». Методика поверки», согласованным с ФГУП «ВНИ МС» 18 декабря 2006 г.
Межповерочный интервал — 1 год.
Основные средства поверки
| Наименование | Требуемый диапазон |
Требуемый класс точности, погрешность, разрешение |
Рекомендуемый тип |
| 1 Амперметр | 0…1 А | 0,5% | Э537, Э539 |
| постоянного тока | 0…10 А | ||
| 2 Амперметр | 0…1 А, 0…10 А, | 0,5 °/о | Измерительный ком- |
| переменного тока | 0…140 А | плект К540 |
| 3 Вольтметр постоянного тока | 0…10 В, 0…100 В, 0…600 В |
0,5 °/о | В7-38 |
| 4 Вольтметр | 0…10 В, 0…100 В, | 0,5 °/о | Измерительный ком- |
| переменного тока | 0…600 В | плект К540, В7-38 | |
| 5 Трансформатор тока | 200/5 | 0,5 °/о | МФ0200 |
| 6 Фазометр | 0…360 эл. град. | 0,5 эл. град. | ФК2-35 |
| 7 Частотомер | 30…60 Гц | 0,1 °/о | Ч3-57 |
| 8 Электросекундомер | 1 мс…100 с | 0,3 °/о измеряемого значения | ЭМС-54 |
НОРМАТИВНЫЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 14014-91 «Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие технические условия».
- ТУ 3430-031-17326295-06 «Устройства проверки средств релейной защиты «Нептун-3». Технические условия»
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения силы тока и напряжения переменного и постоянного тока ,а также измерения времени. Устройство является переносным и предназначено для проверки и настройки уставок и времени срабатывания и отпускания контактов устройств релейной защиты и элементов автоматики на местах установки систем релейной защиты и автоматики в распределительных сетях, агрегатах, генераторах и двигателях напряжением 0,4 и 6-35 кВ на электростанциях, промышленных предприятиях и лабораториях. При исключении попадания на устройство водяных брызг и капель, оно может использоваться на открытом воздухе.
15.05.2012 продлен срок свидетельства

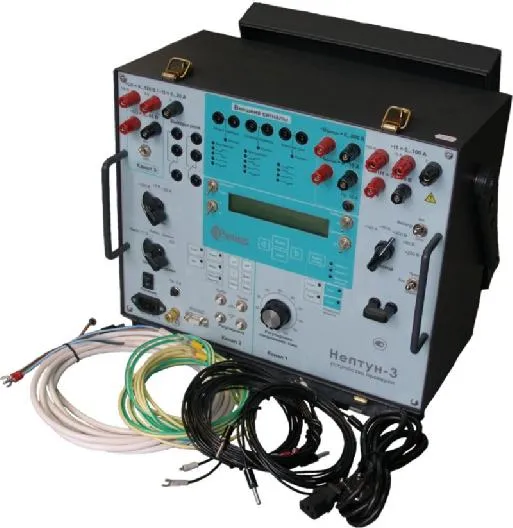

Поверка устройств проверки релейной защиты Нептун-3
Устройство одновременно подает на испытываемый объект по трем независимым каналам плавно регулируемые сигналы напряжения и силы тока, измеряет величину подаваемых и внешних сигналов, измеряет время срабатывания и отпускания контактов проверяемого устройства.
На испытываемый объект подаются:
- по каналу 1 плавно регулируемые сигналы напряжения и силы переменного тока;
- по каналу 2 плавно регулируемые сигналы напряжения и силы переменного тока, регулируемые по частоте и регулируемые по фазе относительно сигналов канала 1;
- по каналу 3 плавно регулируемые сигналы напряжения переменного тока, регулируемые по частоте и регулируемые по фазе относительно сигналов канала 2.
Силовая часть устройства включает: силовые трансформаторы трех каналов и трансформаторы формирования независимого питания контактов проверяемого устройства, авто-трансформатор плавной регулировки сигналов канала 1, коммутирующий выходные цепи канала 1 магнитный пускатель, схему формирования сигналов напряжения и силы постоянного тока, усилители мощности каналов 2 и 3, блок питания усилителей мощности и блок питания схемы управления.
Измерительная схема устройства включает аналого-цифровой преобразователь (АЦП) и измерительные преобразователи с усилителями. На входы АЦП поступают усиленные сигналы измерительных преобразователей: трех преобразователей напряжения постоянного/переменного тока, работа которых основана на эффекте Холла, четырех преобразователей силы постоянного/переменного тока, работа которых основана на эффекте Холла, трех преобразователей температуры.
Работой устройства и выводом информации на жидкокристаллический индикатор управляет 32-х разрядный микропроцессор в соответствии с программой, записанной в ПЗУ. Кнопками клавиатуры выбираются режимы работы, вводятся необходимые параметры, выбираются результаты измерений для просмотра на индикаторе. При измерении электрических характеристик проверяемых средств защиты схема управления обрабатывает сигналы, отображая на индикаторе значения тока, напряжения, частоты или угла сдвига фаз сигналов, подаваемых на проверяемую защиту, проверяет их допустимость и, в случае необходимости, переключает пределы либо размыкает выходные цепи, сообщая о перегрузке.
При измерении временных характеристик схема управления коммутирует выходные цепи, проверяет состояние контактов защиты, измеряет и выводит на индикатор время срабатывания, возврата или длительность замкнутого состояния временно-замыкающего контакта. Вид контакта защиты (замыкающий или размыкающий) схема управления определяет автоматически.
В процессе работы схема управления также контролирует тепловой режим силового трансформатора канала 1 и силовых транзисторов каналов 2 и 3. При превышении допустимой температуры работа устройства блокируется до охлаждения контролируемых узлов до заданной температуры.
Обработка результатов измерений:
- накопление в памяти устройства по трем режимам работы по десяти последним измерением: тока срабатывания / возврата, напряжения срабатывания / возврата, частоты срабатывания/возврата, значений углов границ зоны срабатывания, времени срабатывания / возврата или длительности замкнутого состояния временно-замыкающего контакта;
- расчет коэффициента возврата, средних значений измеряемых величин, значений разброса измеряемых величин.
Устройства имеют встроенную автоматическую самодиагностику.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка устройств проверки средств релейной защиты «Нептун-3» проводится согласно документу БПВА.418110.001 МП «Устройства проверки средств релейной защиты «Нептун-3». Методика поверки», согласованным с ФГУП «ВНИ МС» 18 декабря 2006 г.
Межповерочный интервал — 1 год.
Основные средства поверки
| Наименование | Требуемый диапазон |
Требуемый класс точности, погрешность, разрешение |
Рекомендуемый тип |
| 1 Амперметр | 0…1 А | 0,5% | Э537, Э539 |
| постоянного тока | 0…10 А | ||
| 2 Амперметр | 0…1 А, 0…10 А, | 0,5 °/о | Измерительный ком- |
| переменного тока | 0…140 А | плект К540 |
| 3 Вольтметр постоянного тока | 0…10 В, 0…100 В, 0…600 В |
0,5 °/о | В7-38 |
| 4 Вольтметр | 0…10 В, 0…100 В, | 0,5 °/о | Измерительный ком- |
| переменного тока | 0…600 В | плект К540, В7-38 | |
| 5 Трансформатор тока | 200/5 | 0,5 °/о | МФ0200 |
| 6 Фазометр | 0…360 эл. град. | 0,5 эл. град. | ФК2-35 |
| 7 Частотомер | 30…60 Гц | 0,1 °/о | Ч3-57 |
| 8 Электросекундомер | 1 мс…100 с | 0,3 °/о измеряемого значения | ЭМС-54 |
НОРМАТИВНЫЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 14014-91 «Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие технические условия».
- ТУ 3430-031-17326295-06 «Устройства проверки средств релейной защиты «Нептун-3». Технические условия»
