Поверка установок поверочных ГВП Фантом-Спиро М
Поверка осуществляется по документу МП 0231-2-2015 «Инструкция. ГСИ. Установки поверочные «ГВП Фантом — Спиро М». Методика поверки», утвержденному ФГУП «ВНИИР» 25 марта 2015 г.
Основные средства поверки:
- штангенциркуль ШЦ-250-0,1 по ГОСТ 166-80, диапазон измерений от 0 до 250 мм, цена деления 0.1 мм;
- частотомер электронный Ф 5041, диапазон от 0,1 Гц до 200 МГц, пределы относительной погрешности ± 3 10 ;
- термометр СП — 95, диапазон измерений от плюс 10 °С до плюс 35 °С, пределы абсолютной погрешности ± 0,2 °С;
- цифровой прецизионный барометр DPI 740 «Druck», диапазон от 0,5 до 110 кПа, пределы абсолютной погрешности ± 15 Па;
Сведения о методах измерений
- Методы измерений содержатся в документе АФВД. 941159.002 РЭ «Установки поверочные «ГВП Фантом-Спиро М». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установкам поверочным «ГВП Фантом — Спиро»
- ГОСТ Р 8.618-2014 Государственная поверочная схема для средств измерений объемного и массового расхода газа.
- ТУ 9473-002-18002726-2014 Установка поверочная «ГВП Фантом — Спиро». Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для воспроизведения объема и объемного расхода.
Поверка установок поверочных ГВП Фантом-Спиро М
Принцип действия установок поверочных «ГВП Фантом-Спиро М» основан на создании воздушных потоков, проходящих через поверяемое средство (спирометр, спироанализатор, волюметр), подсоединенное к выходному патрубку установки. Воздушные потоки имеют заданные характеристики объема и объемного расхода, соответствующие различным режимам дыхания пациентов.

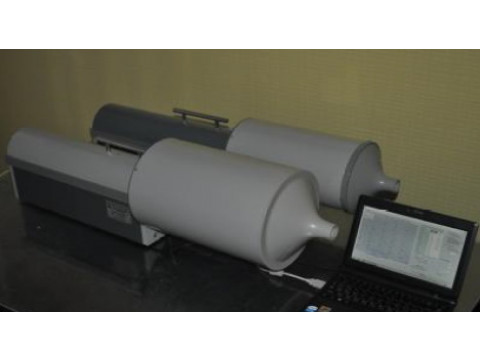

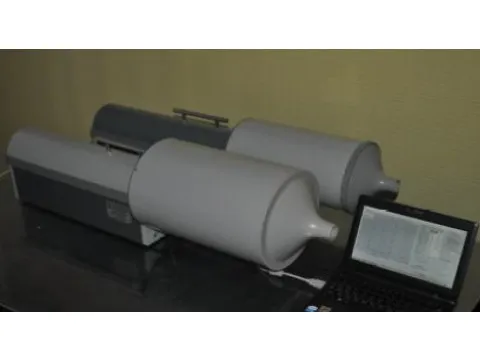

Установки поверочные «ГВП Фантом-Спиро М» состоят из генератора воздушных потоков (ГВП) и персонального компьютера (ПК). ГВП представляет собой воздушный поршневой насос, приводимый в движение шаговым приводом, который управляется микроконтроллером. При движении поршня ГВП создает воздушный поток на выходе патрубка насоса. Объем и объемный расход потока соответствует воздушным потокам, заданным точками объема в функции времени. Массивы точек воздушных потоков записаны в постоянную память микроконтроллера установки. Выбор воздушного потока и отображение его параметров осуществляется с помощью программного обеспечения, установленного на ПК. ПК связан с ГВП через USB порт.
Установки поверочные «ГВП Фантом-Спиро М» имеют две модификации «ГВП Фан-том-Спиро М1» и «ГВП Фантом-Спиро М2», отличающиеся номинальным объемом воздушного поршневого насоса, соответственно, 5 дм и 8 дм .
Программное обеспечение
Программное обеспечение (ПО) является общим для обеих модификаций установок поверочных «ГВП Фантом-Спиро М», состоит из двух компонент: ПО микроконтроллера (ПО МК) и ПО персонального компьютера (ПО ПК).
ПО МК осуществляет прием от ПК кодовых команд на выполнение заданного режима работы установки и формирование временной последовательности управляющих импульсов для драйвера шагового двигателя (ШД), который приводит в движение поршень воздушного насоса генератора. ПО МК содержит метрологически значимую часть в виде массивов точек, определяющих воздушные потоки как функцию Vn = f(tn), и алгоритмы их обработки. ПО хранится в энергонезависимой памяти МК. ПО МК является встроенным, закрытым от пользователя для чтения и записи.
ПО ПК метрологически значимой части не содержит, обеспечивает управление режимами работы установки и обмен сигналами с МК. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Идентификационные данные ПО МК приведены в таблице 1.
| Т а б л и ц а 1 | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fantom.H86 |
| Номер версии (идентификационный номер) ПО, не ниже | 2.1 |
| Цифровой идентификатор ПО | 4В9С8D |
| Другие идентификационные данные | — |
Недопустимое влияние на метрологически значимое ПО установки через интерфейс связи отсутствует. Программное обеспечение установки не оказывает влияния на метрологические характеристики.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий». Программное обеспечение, текущие данные и параметры настройки защищены от преднамеренных изменений с помощью специальных программных средств (аутентификация оператора установки с помощью пароля) и механическим опломбированием.
| Характеристики | Значения |
| Диапазон воспроизведения объема воздуха, дм3: — ГВП Фантом-Спиро М1 | от 0 до 5 |
| — ГВП Фантом-Спиро М2 | от 0 до 8 |
| Пределы допускаемой абсолютной погрешности установки при воспроизведении объема воздуха в диапазоне от 0 до 2 дм3, см3 | ± 10 |
| Пределы допускаемой относительной погрешности установки при воспроизведении объема воздуха более 2 дм3, % | ± 0,5 |
| Диапазон воспроизведения объемных расходов воздуха, дм3/с: — ГВП Фантом-Спиро М1 | от 0 до 14 |
| — ГВП Фантом-Спиро М2 | от 0 до 18 |
| Пределы допускаемой абсолютной погрешности установки при воспроизведении постоянного объемного расхода воздуха в диапазоне от 0 до 2 дм3/с, см3/с | ± 10 |
| Пределы допускаемой относительной погрешности установки при воспроизведении постоянного объемного расхода воздуха в диапазоне от 2 до 8 дм /с, % | ± 0,5 |
| Рабочая среда | атмосферный воздух |
| Напряжение питания, В | 220+22-33 |
| Частота, Гц | 50 ± 1 |
| Потребляемая мощность, Вт, не более | 250 |
| Количество одновременно поверяемых средств измерений, шт. | 1 |
| Условия эксплуатации:
— температура окружающей среды, °С |
от плюс 10 до плюс 35 |
| — относительная влажность окружающей среды, % | от 30 до 80 |
| — атмосферное давление, кПа | от 84 до 106,7 |
| Масса, кг, не более:
— ГВП Фантом-Спиро М1 |
9,5 |
| — ГВП Фантом-Спиро М2 | 12 |
| Габаритные размеры, мм, не более: — ГВП Фантом-Спиро М1 | 940 х 235 х 175 |
| — ГВП Фантом-Спиро М2 | 840 х 255 х 210 |
| Средняя наработка на отказ, ч, не менее | 8000 |
| Средний срок службы, лет, не менее | 10 |
Поверка осуществляется по документу МП 0231-2-2015 «Инструкция. ГСИ. Установки поверочные «ГВП Фантом — Спиро М». Методика поверки», утвержденному ФГУП «ВНИИР» 25 марта 2015 г.
Основные средства поверки:
- штангенциркуль ШЦ-250-0,1 по ГОСТ 166-80, диапазон измерений от 0 до 250 мм, цена деления 0.1 мм;
- частотомер электронный Ф 5041, диапазон от 0,1 Гц до 200 МГц, пределы относительной погрешности ± 3 10 ;
- термометр СП — 95, диапазон измерений от плюс 10 °С до плюс 35 °С, пределы абсолютной погрешности ± 0,2 °С;
- цифровой прецизионный барометр DPI 740 «Druck», диапазон от 0,5 до 110 кПа, пределы абсолютной погрешности ± 15 Па;
Сведения о методах измерений
- Методы измерений содержатся в документе АФВД. 941159.002 РЭ «Установки поверочные «ГВП Фантом-Спиро М». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установкам поверочным «ГВП Фантом — Спиро»
- ГОСТ Р 8.618-2014 Государственная поверочная схема для средств измерений объемного и массового расхода газа.
- ТУ 9473-002-18002726-2014 Установка поверочная «ГВП Фантом — Спиро». Технические условия.
