Поверка установок для поверки каналов измерения давления и частоты пульса УПКД-3
осуществляется по документу МП 055.Д4-16 «ГСИ. Установки для поверки каналов измерения давления и частоты пульса УПКД-3. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14.12.2016 г.
Основные средства поверки:
- модуль измерения давления Метран 518-160КА, рабочий эталон 1-го разряда по ГОСТ 8.802-2012; регистрационный № 39152-12; (диапазон значений давления от 0,01 до 160 кПа; пределы допускаемой приведенной погрешности измерений давления ± 0,02 %);
- частотомер Agilent, тип 53131A, государственный рабочий эталон 1-го разряда по ГОСТ 8.802-2012; регистрационный № 26211-03; (диапазон измерения частоты импульсных сигналов от 0 до 250 МГц; диапазон входных напряжений от минус 5 до 5 В; относительная погрешность измерения частоты ± 0,005 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус установки.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.802-2012 «Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
- Технические условия КВФШ.406524.003 ТУ — «Установки для поверки каналов измерения давления и частоты пульса УПКД-3. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для воспроизведения и измерения значений избыточного давления воздуха и воспроизведения значений частоты пульса при проведении первичной и периодической поверки каналов измерения давления неинвазивных механических измерителей артериального давления (далее — ИАД), служащих для косвенного определения артериального давления путем измерения избыточного давления воздуха в компрессионной манжете в моменты появления и исчезновения тонов Короткова (аускультативный метод); каналов измерения давления и частоты пульса неинвазивных автоматических и полуавтоматических ИАД, принцип действия которых основан на осциллометрическом методе измерения артериального давления (далее — АД); каналов измерения давления и частоты пульса в составе многофункциональных медицинских изделий (мониторы реанимационные, мониторы прикроватные, приборы суточного мониторирования АД и т.п.); для проведения контроля герметичности пневматической системы ИАД при выпуске из производства и после ремонта.
Поверка установок для поверки каналов измерения давления и частоты пульса УПКД-3
Принцип действия УПКД-3 в режиме поверки канала измерения давления основан на сравнении результатов одновременного измерения давления встроенным в установку прецизионным цифровым манометром в пневмосистеме УПКД-3 и подключенных к ней поверяемых ИАД. Давление в камере создается встроенным в УПКД-3 компрессором.
Принцип действия УПКД-3 в режиме поверки канала частоты пульса основан на создании в измерительном тракте ИАД, подключенного к УПКД-3 пульсаций давления, аналогичных возникающим в компрессионной манжете ИАД в процессе измерения артериального давления с частотой, задаваемой УПКД-3, и сравнением ее с измеренной поверяемым ИАД.
В режиме контроля герметичности пневматической системы ИАД, установка УПКД-3 измеряет скорость снижения давления в результате утечки воздуха в пневматической системе подключенного к ней поверяемого ИАД
Установка УПКД-3 состоит из электромеханических узлов (компрессора накачки, компрессора генерации пульса, клапанов отключения компрессионных камер), электронной платы управления и измерения, компрессионных камер (далее — пневмокамер), двух штуцеров Ш1 и Ш2 для подключения поверяемых ИАД и (или) компрессионной манжеты, заключенных в пластиковый корпус. Штуцер ТТТ2 снабжен электронно-управляемым пневмоклапаном для оперативного отключения.

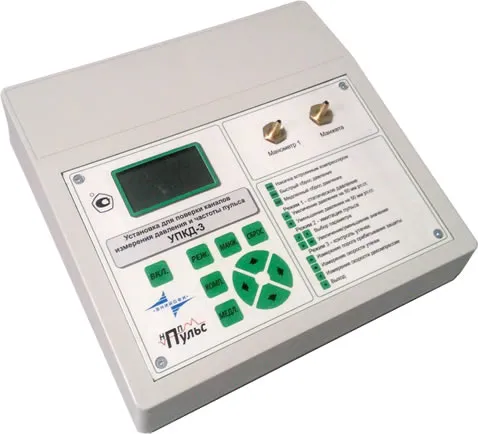

На верхней панели корпуса УПКД-3 расположены клавиатура управления и графический дисплей. На экране графического дисплея отображаются результаты измерений в каждом из режимов работы установки УПКД-3. Переключение режима измерений осуществляется при помощи клавиатуры, при этом название режима измерений отображается в верхней строке экрана дисплея. УПКД-3 работает от сетевого адаптера питания или встроенного аккумулятора.
Программное обеспечение
Установки для поверки каналов измерения давления и частоты пульса УПКД-3 имеют встроенное программное обеспечение, которое служит для решения задач управления, проведения измерений, воспроизведения требуемых параметров, изменения настроечных параметров.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Программное обеспечение идентифицируется при включении УПКД-3, путем вывода на дисплей номера версии.
Идентификационные данные метрологически значимой части ПО УПКД-3
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО УПКД-3 |
| Номер версии (идентификационный номер) ПО | 1.X |
| Цифровой идентификатор ПО | FC2D84DA |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
|
