Поверка установок для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированных ТАНГЕНС-3М
Поверка осуществляется по документу МП Х 06. 1840-2016 «Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные ТАНГЕНС-3М. Методика поверки», утверждённому ООО «ИЦРМ» в ноябре 2016 г.
Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Вольтметр С 502 | 4551-74 |
| Мост переменного тока высоковольтный автоматический СА7100-2 | 21884-13 |
| Калибратор многофункциональный цифровой Additel | 54357-13 |
| Секундомер механический СОПпр-2а-2-01Д | 11519-11 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в паспорте на установку.
Нормативные документы
- ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
- Техническая документация изготовителя
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений тангенса угла диэлектрических потерь tg5 жидких диэлектриков на промышленной частоте (50±0,5) Гц по ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний».
Поверка установок для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированных ТАНГЕНС-3М
Принцип действия установок основан на аналого-цифровом преобразовании входных сигналов, обработке и передаче данных через интерфейсы под управлением встроенного микроконтроллера.
Установки измеряют тангенс угла диэлектрических потерь tg5; напряжение переменного тока U, приложенное к измерительной ячейке; температуру жидкого диэлектрика; индицируют диэлектрическую проницаемость пробы жидкого диэлектрика 8, электрическую емкость пробы жидкого диэлектрика С.
Установки могут работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню.

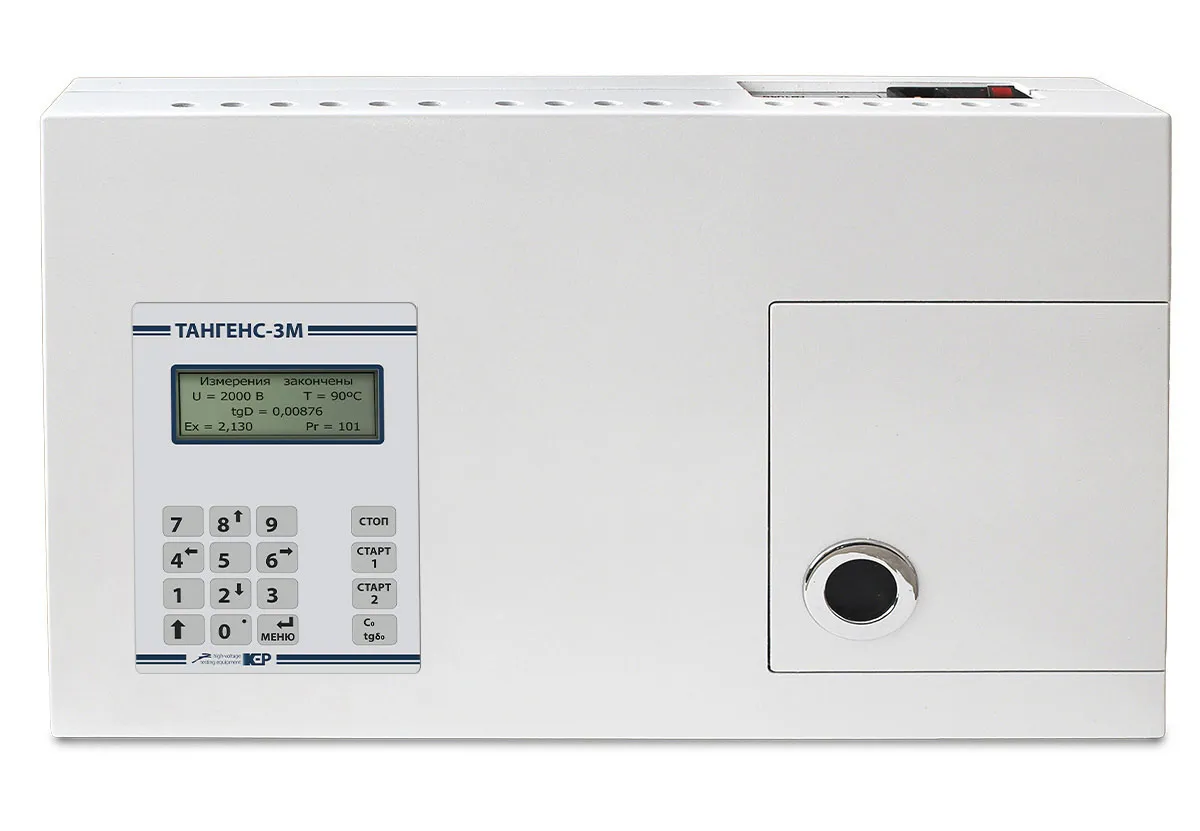

Установки сохраняют в энергонезависимой памяти до 2000 последних измерений. Все действия по управлению процессом измерения осуществляются с помощью 16-ти кнопочной клавиатуры и 4-х строчного индикатора, расположенных на верхней панели установки.
Установки состоят из модуля управления с клавиатурой и жидкокристаллическим индикатором, модуля измерительного, модуля нагревателя (термостата) с модулем управления и регулирования мощности, модуля формирования высокого напряжения 2 кВ (состоит из микроконтроллера измерения напряжения сети 50 Гц, трансформатора 220/2000 и коммутатора, с помощью которого подается стабилизированное высокое напряжение 2 кВ), сетевого модуля, эталонного конденсатора и 3-х ячеек измерительных ЯПИ-3.
Установки оборудованы блокировкой, исключающей возможность подачи высокого напряжения при сдвинутой панели. Модуль высокого напряжения имеет схему защиты от пробоев.
Программное обеспечение
ПО установки устанавливается на персональный компьютер и предназначено для сбора информации с измерительных блоков, её обработки, хранения и представления пользователю в удобном виде.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение установок может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Встроенное ПО | Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | CPU_670.txt | OILMS.BIN | SetupLinkOil.exe |
| Номер версии
(идентификационный номер ПО) |
не ниже 1.0 | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | 6a59bed9f3a1e2e0
28c541b67e8ad7d |
e3a41c61b5bfe9100
850612981aa2e36 |
394e49fdef1327b8
66195e84f414f923 |
| Наименование параметра | Значение |
| Диапазон измерений тангенса угла диэлектрических потерь tg5 | от 0,0001 до 1,0000 (от 0,01 до 100 %) |
| Пределы допускаемой абсолютной погрешности измерения тангенса угла диэлектрических потерь | ±(0,03 •tg51) + 0,0002) |
| Разрешающая способность при измерении тангенса угла диэлектрических потерь | 0,00001 |
| Среднеквадратическое значение напряжения переменного тока частотой 50 Гц, прикладываемого к измерительной ячейке ЯПИ-3, В | 2000±60 |
| Пределы допускаемой относительной погрешности среднеквадратического значения напряжения переменного тока, % | ±2,5 |
| Диапазон индикации электрической емкости, пФ | от 5 до 30 |
| Диапазон измерения температуры жидкого диэлектрика в измерительной ячейке ЯПИ-3, °С | от 70 до 90 |
| Пределы допускаемой абсолютной погрешности измерения температуры жидкого диэлектрика в измерительной ячейке ЯПИ-3, °С | ±1 |
| Время измерения по программе «ПУСК 1», включая калибровку и нагрев до +90 °С (с проведением измерений на +70 °С и +90 °С), мин, не более | 35 |
| Время измерения по программе «ПУСК 2», включая калибровку, нагрев до +95 °С (с проведением измерений в точках +70; +80 и +90 °С) и остывание (с проведением измерений в точках +90; +80 и +70 °С), мин, не более | 85 |
| Объем измерительной ячейки ЯПИ-3 по ГОСТ 6581-75, трехэлектродного типа, см3, не более | от 11 до 13 |
| Параметры сети питания переменного тока:
— напряжение переменного тока, В — частота переменного тока, Гц |
от 205 до 235 от 49,5 до 50,5 |
| Потребляемая мощность, кВ-А, не более | 0,3 |
| Рабочие условия:
— температура окружающего воздуха, °С — относительная влажность воздуха при + 25 °С, % |
от +10 до +35 до 80 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более | 405x260x90 |
| Масса, кг, не более | 5 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
| Примечание
1) tg5 — измеренное значение тангенса угла диэлектрических потерь. |
|
Поверка осуществляется по документу МП Х 06. 1840-2016 «Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков автоматизированные ТАНГЕНС-3М. Методика поверки», утверждённому ООО «ИЦРМ» в ноябре 2016 г.
Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Вольтметр С 502 | 4551-74 |
| Мост переменного тока высоковольтный автоматический СА7100-2 | 21884-13 |
| Калибратор многофункциональный цифровой Additel | 54357-13 |
| Секундомер механический СОПпр-2а-2-01Д | 11519-11 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в паспорте на установку.
Нормативные документы
- ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
- Техническая документация изготовителя
