Поверка установки измерительной высоковольтной ПрофКиП УПУ-10М

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

58589-14

Особенности

—

Поверка осуществляется в соответствии с документом 422260-002-68134858-2014 МП «Установки высоковольтные измерительные «ПрофКиП УПУ-10М». Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2014 г.

Основные средства поверки: делитель напряжения постоянного тока ДН-400 (г.р. № 26544-04); вольтметр универсальный цифровой Щ31 (г.р. № 6027-77); калибратор многофункциональный 3010 (г.р. №34284-07); мультиметр MTX 3283 (г.р. 34314-07); регистратор показателей качества электрической энергии Парма РКЗ.01 ПТ (г.р. № 25731-05); трансформатор напряжения лабораторный НЛЛ-15 (г.р. №5811-00); осциллограф цифровой запоминающий WaveJet 352 (г.р. № 32488-06).

Сведения о методах измерений

Сведения приведены в паспорте 422260-002- 68134858-2014 ПС.

Нормативные и технические документы, устанавливающие требования к установкам высоковольтным измерительным «ПрофКиП УПУ-10М»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».
ТУ 422260-002 — 68134858-2014 «Установки высоковольтные измерительные «ПрофКиП УПУ-10М». Технические условия».
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты.

Поверка установки измерительной высоковольтной ПрофКиП УПУ-10М

Принцип действия установок основан на преобразовании напряжения переменного тока питающей однофазной сети с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (встроенного высоковольтного диодного столба) — в напряжение постоянного тока. В высоковольтном трансформаторе предусмотрено автоматическое подключение высоковольтного диодного столба, что позволяет установкам функционировать в режиме однополупериодного высоковольтного выпрямителя для генерирования напряжения постоянного тока с внешней балластной емкостью не менее 0,5 мкФ. Установки снабжены встроенным разрядным устройством для снятия заряда с емкостного объекта. Измерение выходного напряжения и тока нагрузки осуществляется с помощью делителя напряжения и токового шунта, от которых сигналы после преобразования АЦП и их математической обработки поступают на цифровой индикатор. На цифровом индикаторе отображаются следующие данные: время до окончания испытания, режимы испытания, предельные значения измеряемых величин, скорость подъема напряжения, тип нагрузки. Управление установками осуществляется с помощью клавиатуры и графического ЖК индикатора с разрешением 320×240 точек.

Функционально установки состоят из одного блока, включающего органы индикации, управления, коммутационные элементы и регулятор напряжения с приводом на шаговом двигателе. Установки выполнены в металлическом корпусе с последующей окраской. Установки имеют ручку для переноски и установки на поверхности. Для понижения высокого напряжения до уровня, позволяющего проведения измерений используется встроенный высоковольтный делитель, постоянно подключенный к выходному высоковольтному выводу, снабжен диодным столбом на напряжение 30 кВ с автоматическим переключением формы напряжения (переменное/однополярное) имеет встроенный сглаживающий конденсатор, рассчитанный на рабочее напряжение 20 кВ. Материалы изоляции высоковольтного трансформатора -трансформаторное масло, пластик, силиконовый высоковольтный провод. Рабочее положение блока индикации — горизонтальное.

В установках предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:

ограничение воспроизведения высокого напряжения при превышении напряжения свыше максимального значения на высоковольтном выводе;
ручное аварийное отключение при помощи кнопки подачи питания;
индикация наличия высокого напряжения.

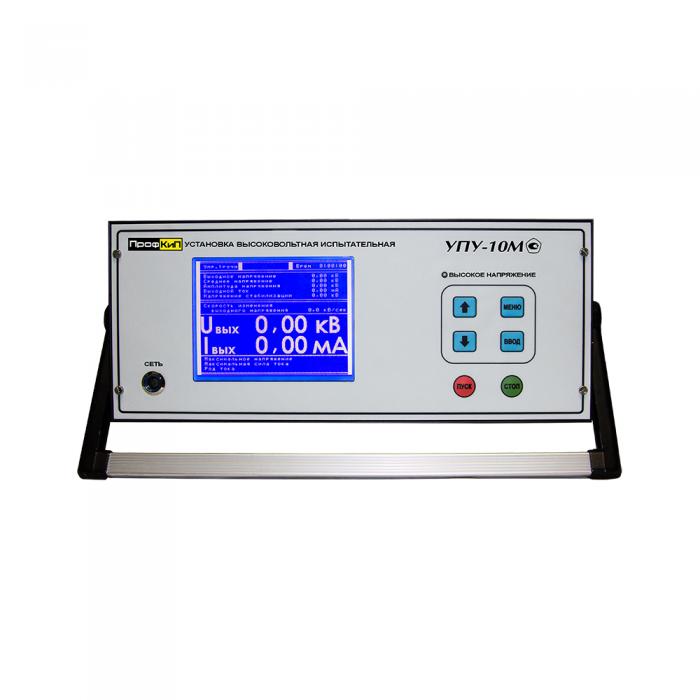

Общий вид установок высоковольтных измерительных «ПрофКиП УПУ — 10М»

Программное обеспечение

Встроенное программное обеспечение (ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики установок нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) установок предприятием-изготовителем и недоступна для потребителя.

Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Отсутствует
Номер версии (идентификационный номер ПО)	Не ниже 1.0
Цифровой идентификатор ПО	—
Другие идентификационные данные (если имеются)	—

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.

Межповерочный интервал
Госреестр
Особенности

Сведения о методах измерений

Сведения приведены в паспорте 422260-002- 68134858-2014 ПС.

Нормативные и технические документы, устанавливающие требования к установкам высоковольтным измерительным «ПрофКиП УПУ-10М»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».
ТУ 422260-002 — 68134858-2014 «Установки высоковольтные измерительные «ПрофКиП УПУ-10М». Технические условия».
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
