Поверка уровнемеров ультразвуковых Ranger
Поверка осуществляется по документу РТ-МП-3067-449-2016 «ГСИ. Уровнемеры ультразвуковые Ranger. Методика поверки», утверждённому ФБУ «Ростест — Москва» 01.02.2016 г.
Перечень эталонов, применяемых при поверке:
- рулетка измерительная Р20У3К, класс 3 по ГОСТ 7502-98;
- термометр, диапазон измерений от 15 до 25 °С, погрешность ± 0,2 °С;
- миллиамперметр постоянного тока, диапазон измерений от 0 до 20 мА, погрешность ±0,05 %.
Знак поверки, в виде оттиска поверительного клейма, наносится на электронные блоки Multi Ranger 100, Multi Ranger 200, Hydro Ranger 200
Сведения о методах измерений
приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым Ranger
- ГОСТ 8.477-82 «ГСИ. Г осударственная поверочная схема для средств измерений уровня жидкости».
- Техническая документация фирмы «Siemens AG», Канада.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для бесконтактного измерения уровня жидкостей и сыпучих материалов.
Поверка уровнемеров ультразвуковых Ranger
Принцип действия уровнемеров ультразвуковых Ranger основан на измерении интервалов времени между излучением акустического колебания (частота от 13 до 43 кГц) и получением отражённого от поверхности жидкости или сыпучего материала эхо-сигнала.

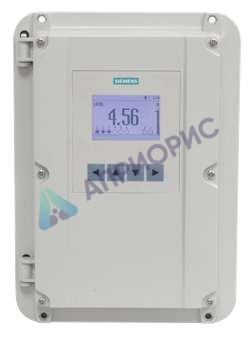

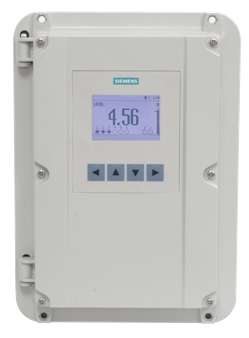

Уровнемеры ультразвуковые Ranger состоят из ультразвуковых преобразователей ST-H или XPS, или XRS, электронного блока Hydro Ranger 200 или Multi Ranger 100, или Multi Ranger 200 и программатора 7MLxxxx-xxx. Преобразователи и электронный блок соединены между собой линиями проводной связи. Программатор связан с электронным блоком с помощью инфракрасного канала.
Результат измерений уровня отображается на графическом жидкокристаллическом дисплее с подсветкой.
Управление уровнемерами осуществляется с помощью персонального компьютера, с клавиатуры на передней панели либо с помощью программатора, выполненного в отдельном корпусе для всех модификаций уровнемеров.
Влияние изменений температуры на результат измерений автоматически компенсируется с помощью встроенного в преобразователь датчика температуры либо с помощью дополнительного температурного датчика TS-2 или TS-3, поставляемого отдельно, либо с помощью метода фиксированной температуры.
Уровнемеры ультразвуковые Ranger совместимы с распространёнными стандартами систем промышленной связи при наличии в комплекте поставки коммуникационного модуля SmartLinx.
Ультразвуковые преобразователи ST-H, XPS, XRS отличаются диапазоном измерений. Электронные блоки Hydro Ranger 200, Multi Ranger 100, Multi Ranger 200 отличаются количеством аналоговых выходов и реле.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений уровня в зависимости от использования ультразвукового преобразователя, м
— XPS-10 и ST-H — XPS-15 — XRS-5 |
от 0,3 до 10,0 от 0,3 до 15,0 от 0,3 до 8,0 |
| Пределы допускаемой основной приведенной погрешности измерений уровня к верхнему пределу диапазона измерений, % | ±0,25 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня от температуры окружающей среды в месте расположения преобразователя, %:
— при использовании метода температурной компенсации на весь диапазон температуры; — при использовании метода фиксированной температуры при изменении температуры на 1 °С от 20 °С |
±0,09
±0,17 |
| Питание от сети переменного тока:
— напряжение, В — частота, Гц — потребляемая мощность, В • А, не более |
от 100 до 230 от 50 до 60 36 |
| Питание от сети постоянного тока:
— напряжение, В — потребляемая мощность, Вт, не более |
от 12 до 30 20 |
| Количество выходных каналов:
— Hydro Ranger 200 а) аналоговый (от 0(4) до 20 мА) б) реле — Multi Ranger 100, Multi Ranger 200 а) аналоговый (от 0(4) до 20 мА) б) реле |
2
от 1 до 6 от 1 до 2 от 1 до 6 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня по токовому выходу, % | ±0,1 |
| Диапазон температуры окружающей среды воздуха, °С:
— для электронного блока — для ультразвуковых преобразователей а) XPS-10 и XPS-15 б) XRS-5 в) ST-H |
от минус 20 до плюс 50
от минус 40 до плюс 95 от минус 20 до плюс 65 от минус 40 до плюс 73 |
| Габаритные размеры, мм, не более:
— электронного блока а) монтаж на панели б) настенный монтаж — ультразвуковых преобразователей а) XPS-10 б) XPS-15 в) XRS-5 г) ST-H — программатора |
201x72x150
240x91x175 122x86x86 132x119x119 127x89x89 119x87x82 67x100x25 |
| Наименование характеристики | Значение характеристики |
| Масса, кг, не более: | |
| — электронного блока | |
| а) монтаж на стойке или панели | 0,87 |
| б) настенный монтаж | 1,37 |
| — ультразвуковых преобразователей | |
| а) XPS-10 | 0,8 |
| б) XPS-15 | 1,3 |
| в) XRS-5 | 1,2 |
| г) ST-H | 1,4 |
| Угол излучения, градус | |
| — XPS-10 и ST-H | 12 |
| — XPS-15 | 6 |
| — XRS-5 | 10 |
Поверка осуществляется по документу РТ-МП-3067-449-2016 «ГСИ. Уровнемеры ультразвуковые Ranger. Методика поверки», утверждённому ФБУ «Ростест — Москва» 01.02.2016 г.
Перечень эталонов, применяемых при поверке:
- рулетка измерительная Р20У3К, класс 3 по ГОСТ 7502-98;
- термометр, диапазон измерений от 15 до 25 °С, погрешность ± 0,2 °С;
- миллиамперметр постоянного тока, диапазон измерений от 0 до 20 мА, погрешность ±0,05 %.
Знак поверки, в виде оттиска поверительного клейма, наносится на электронные блоки Multi Ranger 100, Multi Ranger 200, Hydro Ranger 200
Сведения о методах измерений
приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым Ranger
- ГОСТ 8.477-82 «ГСИ. Г осударственная поверочная схема для средств измерений уровня жидкости».
- Техническая документация фирмы «Siemens AG», Канада.
