Поверка ультразвукового толщиномера Microgage III

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

58298-14

Особенности

—

Поверка осуществляется по документу МП 113.Д4-13 «ГСИ. Толщиномеры ультразвуковые Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V CDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW). Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре 2013 г.

Основные средства поверки:

— комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).

Сведения о методиках (методах) измерений

Сведения о методах измерений приведены в Руководствах по эксплуатации «Толщиномер ультразвуковой Sonogage IV», раздел 1; «Толщиномеры ультразвуковые серии T-Gage V», раздел 2; «Высокочастотный ультразвуковой толщиномер Microgage III», раздел 2.

Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V СDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW)

ГОСТ 28702-90 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования.
Техническая документация компании Sonatest Limited, Великобритания

Все товары Sonatest, Великобритания

Все товары категории

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Толщиномер ультразвуковой Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW) (далее по тексту — толщиномеры) предназначены для измерения толщины ферромагнитных, неферромагнитных материалов, труб, металлоконструкций различных объектов, сосудов под давлением, стекла, пластика, резины и т.п. Поверка ультразвукового толщиномера Microgage III осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

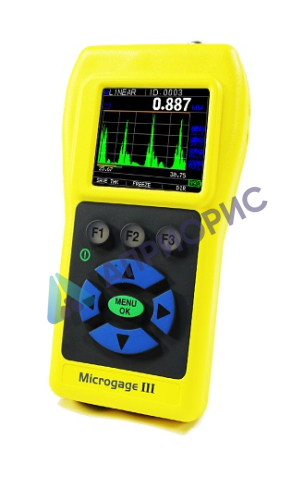

Поверка ультразвукового толщиномера Microgage III

Толщиномеры являются ультразвуковыми переносными измерительными приборами неразрушающего контроля.

Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительно излученного.

Толщиномеры состоят из электронного блока и ультразвукового преобразователя.

Электронный блок определяет и отображает значение толщины, а также форму волны и установленные параметры. Записываемое электронным блоком показание толщины или изображение формы волны сопровождается полной информацией об условиях измерений, включающих скорость ультразвука, коэффициент усиления и т.п.

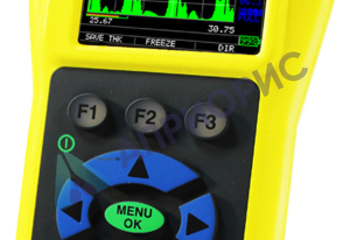

На передней панели электронного блока расположена клавиатура и дисплей.

Область применения: контроль и диагностика особо ответственных объектов энергетики, машиностроения, судостроения, автомобилестроения, нефтегазовых и нефтеперерабатывающих комплексов и др.

Толщиномеры T-Gage V и Microgage III имеют модификации, дополняющие базовую модель различными функциями, не влияющими на метрологические характеристики.

В таблице 1 приведены основные отличия модификаций толщиномеров T-Gage V и Microgage III.

Таблица 1.

Модификация		Дополнительные функции
T-Gage	Microgage
V B	III B	Бюджетная модификация. Отсутствуют функции регулировки усиления, дифференциальный режим, кнопочная панель с подсветкой, режим «Эхо-эхо»
V	III	Базовая модификация
V DL	III DL	К функциям базовой модификации добавлены автоматический индикатор износа ПЭП, В-скан по времени, память данных
V W	III W	К функциям базовой модификации добавлен А-скан
V DLW	III DLW	К функциям модификации DL добавлен А-скан
V C	III C	К функциям базовой модификации добавлен цветной дисплей
V СDL	III DLС	К функциям модификации C добавлена память данных, В-скан по времени
V CW	III CW	К функциям модификации W добавлен цветной дисплей
V СDLW	III DLСW	К функциям модификации DLC/CDL добавлен А-скан, В-скан с кодировщика положений

Программное обеспечение

Толщиномеры имеют встроенное программное обеспечение (ПО). Таблица 2

Идентификационное наименование программного обеспечения	Номер версии (идентификационн ый номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
SonagageIV	V1.1 и выше	—	—
T-Gage V	V3.15 и выше	—	—
Microgage III	V1.11 и выше	—	—

Защита от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.

Технические характеристики Microgage III:

Физические характеристики:

Масса: 230 г.
Габаритные размеры: 50,0 (Ш) × 127,0 (В) × 31,8 (Г) мм.
Диапазон рабочих температур: от -20° до +50°C.
Температура поверхности: от -20° до +537°C (зависит от преобразователя).
Диапазон контролируемых толщин (по стали): 0,10-508 мм зависит от материала, температуры и типа применяемого преобразователя.
Диапазон калибровки по скорости ультразвука в материале: 0,508-18,699 мм/мкс.
Питание: щелочные элементы питания 1,5 В типа «AA» 2 шт.
Время непрерывной работы: с монохромным дисплеем в течение 200 ч (40 ч с подсветкой); с цветным дисплеем в течение 40 ч (15 ч с подсветкой).
Дисплей: графический жидкокристаллический монохромный 128 × 64 пикселя, графический цветной на тонкоплёночных транзисторах 220 × 170 пикселей.
Индикация: акустический контакт ПЭП, минимальная, максимальная толщина, индикация крупными цифрами текущего показания при одновременной индикации минимального значения, скорость ультразвука, нуля ПЭП, калибровка, единицы измерения, «заморозка» и «разморозка» экрана, процентная величина уровня разряда батареи, регулировка усиления, режим «эхо-эхо», символьная индикация.
Единицы измерения: миллиметры/дюймы/микросекунды.
Выбор языка интерфейса: английский, немецкий, французский, испанский, чешский, финский и др.
Разрешение: 0,001 мм или 0,01 мм, по выбору оператора.
Распознавание преобразователя: выбор из списка в меню.
Установка нуля преобразователя: автоматическая.
Сохранение настроек: возможность сохранения до 30 пользовательских настроек с параметрами контроля, такими как скорость ультразвука в материале, коэффициент усиления, диапазон контролируемых толщин и др.

Режимы измерений:

Класс 1: от зондирующего импульса до первого отражённого донного сигнала.
Класс 2: от эхосигнала границы раздела сред до первого донного отражённого сигнала.
Класс 3: от двух донных эхосигналов (измерение через покрытие).
Ширина полосы частот: 0,5-30 МГц (-3 дБ).
Генератор импульсов: прямоугольные импульсы с регулировкой напряжения от 30 до 120 В.
А-скан: индикация в реальном времени.
Детектирование сигналов: радиосигнал, полное детектирование, положительная полуволна, отрицательная полуволна.
Регулировка усиления: автоматическая, ручная с шагом в 1 дБ или трехступенчатая регулировка (низкий, стандартный и высокий уровень).
Временная регулировка усиления (ВРЧ): задается путем ввода начального усиления, заданием наклона ВРЧ в дБ/мкс и ввода конечного значения усиления.
B-скан: построение сечения контролируемого изделия вдоль направления сканирования.
Скорость измерений: 4 изм/с или 20 изм/с в ускоренном режиме.
Сигнализация: пороговая (минимальная/максимальная толщина), вибросигнализация, звуковая сигнализация, а также включением подсветки кнопочной панели и динамическим изменением цвета формы сигнала.
Кнопочная панель с подсветкой: трехуровневая световая сигнализация для удобства при разбраковке изделий: кнопка F1 = Красный, кнопка F2 = Жёлтый и кнопка F3 = Зелёный.
Подсветка дисплея: светодиодная, режимы Вкл/Выкл или автовключение.
Эргономика: прибор адаптирован для работы как правой, так и левой рукой.
Выключение питания: автоматическое по времени (через задаваемый оператором интервал 1-31 минута, при отсутствии измерений или нажатия кнопок, а также отмена выключения питания).

Режимы работы:

Дифференциальный режим: индикация разницы между действительной и номинальной толщиной заданной оператором.
Режим сканирования: одновременная индикация минимальных или максимальных значений толщины на скорости 20 измерений/с.
Режим «заморозки»: фиксация индикации на экране (для измерения объектов с высокой температурой).
Режим фиксации: фиксация индикации на экране последнего показания толщины в виде негативного изображения.
Корпус электронного блока: ударопрочный пластик, пыле-влаго защищенный.

Основные средства поверки:

— комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).

Сведения о методиках (методах) измерений

ГОСТ 28702-90 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования.
Техническая документация компании Sonatest Limited, Великобритания
