Поверка ультразвукового толщиномера CTS 30B
Поверка осуществляется по документу МП АПМ 43-18 «Толщиномеры ультразвуковые CTS-30A, CTS30B, CTS-30С, CTS-49, CTS-59, Smartor. Методика поверки», утверждённому ООО «Автопрогресс–М» 17.05.2018 г.
Основные средства поверки:
комплект образцовых ультразвуковых мер толщины КМТ 176М-1 в диапазоне толщин от 0,5 до 300,0 мм, погрешность от 0,3 до 0,7% (рег. № 6578-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Толщиномеры ультразвуковые CTS-30A, CTS-30B, CTS-30C, CTS-49, CTS-59, Smartor (далее — толщиномеры) предназначены для измерений толщины изделий из конструкционных материалов и сплавов при одностороннем доступе к ним. Поверка ультразвукового толщиномера CTS 30B осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка ультразвукового толщиномера CTS 30B
Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля, в котором используются свойства ультразвуковых колебаний отражаться от границы раздела сред с разными акустическими сопротивлениями.
Импульс ультразвуковых колебаний, излученный передающим элементом пьезоэлектрического преобразователя через линию задержки, распространяется до внутренней поверхности изделия, толщину которого необходимо измерить. Достигнув внутренней поверхности, импульс ультразвуковых колебаний отражается от нее в направлении наружной поверхности и принимается приёмным пьезоэлементом преобразователя. Измеряемая величина (толщина изделия) определяется скоростью распространения ультразвуковых колебаний в контролируемом объекте и временем от начала момента генерации зондирующего импульса пьезоэлектрическим преобразователем и до получения отраженного эхо-сигнала от противоположной стороны объекта контроля.
Акустический контакт пьезоэлектрического преобразователя с объектом измерений обеспечивается путем прижатия рабочей поверхности преобразователя к поверхности контролируемого объекта через слой контактной жидкости, в качестве которой могут быть использованы различные масла, глицерин или вода.

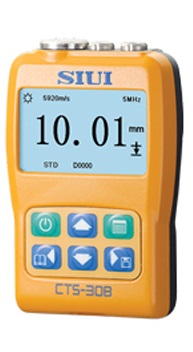

Конструктивно толщиномеры имеют портативное исполнение и состоят из электронного блока и пьезоэлектрического преобразователя, соединённых между собой кабелем.
На передней панели корпуса электронного блока расположен дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек. На верхней панели корпуса расположены разъемы для подключения преобразователя и мера калибровочная. На дисплее электронного блока отображаются результаты контроля в режиме реального времени в виде измеренных значений толщины, а также установленные параметры.
Толщиномеры используются для измерений толщины изделий (без покрытия или через покрытие) из металлических и неметаллических материалов, изделий с высоким коэффициентом затухания ультразвука (резина, стекловолокно, композитные материалы, литые металлы), изделий из металлических материалов при наличии коррозии.
Для работы с толщиномерами CTS-30A, CTS-30B, CTS-30C используется встроенное программное обеспечение «CTS-30A/B/C system software», толщиномерами CTS-49, CTS-59 -«CTS-49/59 system software», толщиномерами Smartor — «Smartor system software» (далее — ПО), разработанное специально для толщиномеров и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО «CTS-49/59 system software», «Smartor system software» защищено от несанкционированного доступа ключом аппаратной защиты. ПО «CTS-30A/B/C system software» защищено от несанкционированного доступа ключом электронной защиты
Уровень защиты ПО — «высокий» в соответствии с Р 50.2.077-2014.
|
Модель
|
CTS-30B
|
|
Экран дисплея
|
2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей
|
|
Диапазон измерений
|
0,8мм–400мм (для стали)
|
|
Точность измерений
|
0,01мм/0,1мм (0,001дюйм/0,01дюйм)
|
|
Совместимые ПЭП
|
2 МГц
5 МГц
7,5 Мгц
высокотемпературный зонд
|
|
Диапазон скоростей
|
1000~9999 м/с
|
|
Усиление
|
Низкий уровень/нормальный/высокий
|
|
Погрешность измерения (с настроенным зондом)
|
При диапазоне 0,8мм~9,99мм точность измерения 0,01мм и погрешность ±0,05мм;
При диапазоне 10,0мм~99,99мм точность измерения 0,01мм и погрешность ±(1%Н+0,04)мм;
При диапазоне 100,0мм~400,0мм точность измерения 0,1мм и погрешность ≤ 3%Нмм,
где Н – толщина контролируемых материалов
|
|
Измерение толщины стенки трубы
|
Настроенный ПЭП может измерять толщину стальных труб с диаметром не менее 20 мм и толщиной не менее 1 мм
|
|
Калибровка
|
Автоматическая калибровка со встроенным юстировочным образцом (для стали) Определяемая пользователем калибровка
|
|
Функция измерения
|
Измерение минимального значения, среднее значение измерений, установка предельного значения измерений, измерение разницы толщин и т.д.
|
|
Режим интерфейса
|
Стандартный/Простое меню
|
|
Другие функции
|
При вводе известного значения толщины система определит скорость в контролируемой заготовке в режиме реального времени
|
|
Функция хранения
|
До 5000 измерений и 100 настроек параметров могут быть сохранены
|
|
Передача данных
|
Данные из системы можно передать на компьютер через USB-порт
|
|
Единица измерения
|
Дюйм/мм
|
|
Язык
|
Русский, английский, французский, немецкий, испанский, португальский, китайский
|
|
Рабочая температура
|
-10~+40˚С
|
|
Источник питания
|
2 батарейки размера AAA, до 30 часов непрерывной работы
|
|
Габариты
|
65мм×98мм×24мм
|
|
Вес
|
120 грамм (включая батарейки)
|
|
Порт системы
|
МиниUSB порт, LEMO 00 совместимый (T/R)
|
Поверка осуществляется по документу МП АПМ 43-18 «Толщиномеры ультразвуковые CTS-30A, CTS30B, CTS-30С, CTS-49, CTS-59, Smartor. Методика поверки», утверждённому ООО «Автопрогресс–М» 17.05.2018 г.
Основные средства поверки:
комплект образцовых ультразвуковых мер толщины КМТ 176М-1 в диапазоне толщин от 0,5 до 300,0 мм, погрешность от 0,3 до 0,7% (рег. № 6578-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке
