Поверка ультразвукового дефектоскопа HARFANG VEO
Поверка осуществляется по методике поверки «Системы ультразвукового контроля на фазированной решетке HARFANG VEO. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в апреле 2011 года.
Основные средства поверки:
1. Осциллограф цифровой TEKTRONIX TDS 2012В. Диапазон измеряемых размахов
напряжений импульсных радиосигналов 4 мВ – 500 В. Пределы допускаемой основной относительной погрешности измерения амплитуды напряжения ±3 %;
2. Генератор сигналов сложной формы TEKTRONIX AFG3022. Синусоидальный сигнал от 1 мГц до 25 МГц, диапазон от 10 мВразмах до 10 Вразмах, погрешность ±1 % (от величины +1
мВ), амплитудная неравномерность (<5 МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ;
3. Контрольные образцы № 2, № 3 из комплекта КОУ-2.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

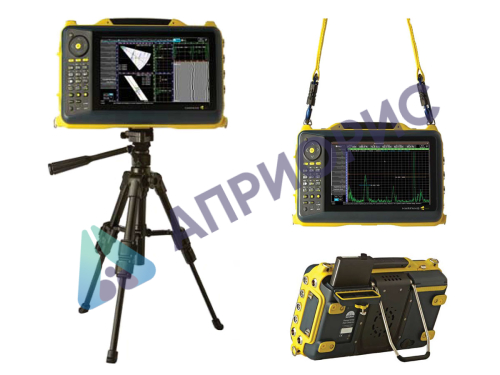

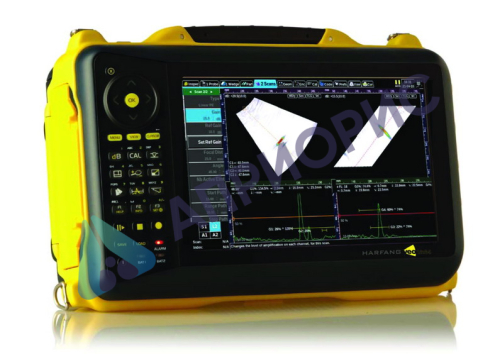

Ультразвуковой дефектоскоп на фазированной решётке HARFANG VEO предназначен для контроля сварных соединений, составления карты коррозии и контроля композитных материалов. Позволяет работать с ФАР преобразователями до 64 элементов, отображая S-скан, L-скан, виды сверху и сбоку в реальном времени. Встроенный TOFD. Поверка ультразвукового дефектоскопа HARFANG VEO осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка ультразвукового дефектоскопа HARFANG VEO
Метод контроля с фазированными решётками позволяет пользователю устанавливать диапазон углов сканирования и фокальное расстояние для получения изображения внутреннего состояния объекта контроля. При этом обеспечивается высокая выявляемость дефектов и скорость контроля.
Ультразвуковой дефектоскоп HARFANG VEO оснащён двумя независимыми каналами с генераторами по 400 В для работы с стандартными одноэлементными преобразователями для работы на объектах с высоким затуханием или больших толщинах. Характеристики цифровой платформы, основанной на 16-битной архитектуре, позволяют получать чёткие изображении сканов за счёт высокопроизводительного аналого-цифрового преобразователя.
Конструкция

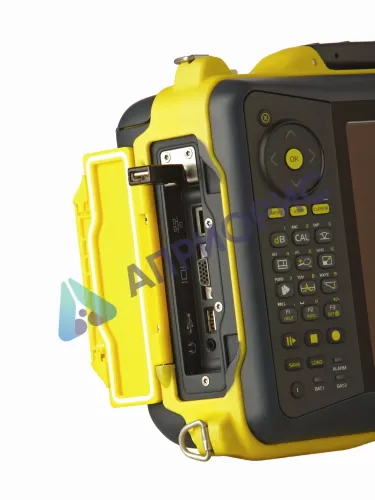

Корпус дефектоскопа выполнен из высокопрочного пластика с коэффициентом пыле-влаго-защищённости IP65. Предназначен для использования в тяжёлых промышленных условиях. Антибликовый цветной TFT LCD дисплей дефектоскопа обладает высочайшим качеством отображения в любых условиях, в том числе и при отрицательных температурах.
Интерфейс и меню
Интуитивное и логичное меню ультразвукового дефектоскопа HARFANG VEO позволяет ускорить рабочий процесс. Навигация по меню происходит благодаря оптическому джойстику, быстрым клавишам доступа и клавиатурным вводом. Кнопки Старт, Стоп и Запись позволяют быстро переключаться между режимами установки настроек, записи и просмотра сигналов.
Режим 3D-моделирования
Предварительное 3D-моделирование процесса сканирования выдаёт визуальную информацию об охватываемой области контроля. Режим позволяет смоделировать контролируемое сварное соединение, расположение преобразователей, ход лучей, области контролируемые на прямом и однократно отражённом луче и др.
Исходя из полученных данных можно оптимизировать настройки прибора перед началом контроля. Оператор также имеет возможность визуально определить, попадает ли 100% исследуемой области в область сканирования. Этот режим поддерживается при контроле несколькими преобразователями.
Метод TOFD
Реализовывается с использованием набора фильтров совместно с мощными генераторами с низким уровнем помех. Программное обечение обрабатывает полученные сигналы от дифракций на концах трещины и выводит на экран дефектоскопа понятный и легко интерпритируемый T-скан.
Помимо стандартных декартовых и полярных курсоров в дефектоскопереализованы 2D и гиперболические курсоры для использования c TOFD. Может применяться вместе с ФАР методом. Такое сочетание даёт более точные результаты при контроле сварных соединений.
Программное обеспечение
Быстрые и эффективные мастера настроек скорости звука, ВРЧ, DAC, TOFD и кодировщика положения являются неотъемлемой частью ПО ультразвукового дефектоскопа HARFANG VEO. Система простых индикаторов на экране дефектоскопа позволяют оператору быстро проверить правильность калибровки перед началом контроля.
Интегрированная Помощь, Мастеры настроек и Системы предварительного расчёта гарантируют оптимальное использование возможностей дефектоскопа. Вся информация, получаемая при контроле, обрабатывается и записывается для получения отчёта. Программное обеспечение ультразвукового дефектоскопа содержит в себе подробные файлы помощи, которые помогут разобраться в настройках.
Соответствие стандартам
Стандарт калибровки EN12668. Поддерживаемые стандарты контроля: ASME Code Case 2235-9, ASME Code Case 2541, ASTM E2491, ASTM E2700, CEN EN 583-6, BSI BS7706. Прибор занесён в Госреестр средств измерений РФ.
|
Межповерочный интервал
|
|
|

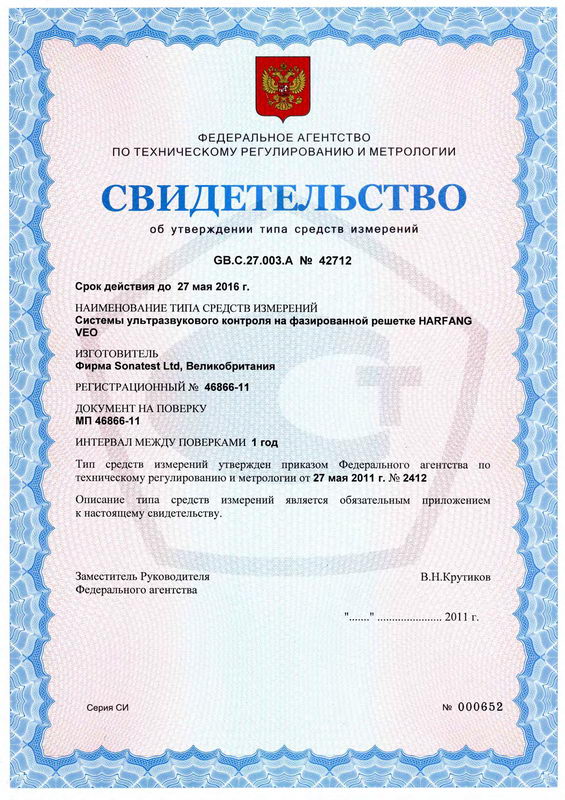

Госреестр
|
|
|
Особенности
|
Поверка осуществляется по методике поверки «Системы ультразвукового контроля на фазированной решетке HARFANG VEO. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в апреле 2011 года.
Основные средства поверки:
1. Осциллограф цифровой TEKTRONIX TDS 2012В. Диапазон измеряемых размахов
напряжений импульсных радиосигналов 4 мВ – 500 В. Пределы допускаемой основной относительной погрешности измерения амплитуды напряжения ±3 %;
2. Генератор сигналов сложной формы TEKTRONIX AFG3022. Синусоидальный сигнал от 1 мГц до 25 МГц, диапазон от 10 мВразмах до 10 Вразмах, погрешность ±1 % (от величины +1
мВ), амплитудная неравномерность (<5 МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ;
3. Контрольные образцы № 2, № 3 из комплекта КОУ-2.
