Поверка ТВ-приемников портативных измерительных R&S EFL240/R&S EFL340

Назначение: для: измерения входного уровня сигнала и отношения сигнала к шуму для цифровых и аналоговых телевизионных (ТВ) сигналов с стандартным (SD) и высоким (HD) разрешением.

ТВ-приемники портативные измерительные R&S EFL240/R&S EFL340 представляют собой супергетеродинный приемник с ручной и автоматической перестройкой частоты.

Измерение уровня сигнала на входе прибора осуществляется с помощью аналогоцифрового преобразования и пикового детектирования сигнала с выхода усилителя.

Прибор работает в двух режимах измерения: анализатор спектра, ТВ приемника.

Принцип действия прибора в режиме анализатора спектра основан на методе последовательного анализа сигнала с индикацией спектра на экране прибора.

Центральный процессор прибора обеспечивает прием команд оператора, вводимых с клавиатуры, преобразование данных, отображение их на дисплее и взаимодействие с внешними устройствами.

Блок питания формирует необходимые питающие напряжения от аккумуляторов или внешнего источника питания.

ТВ-приемники портативные измерительные R&S EFL240/R&S EFL340 перекрывают диапазон радиочастот от 20 до 2150 МГц, что позволяет работать с наземным, спутниковым и кабельным телевизионном вещанием.

ТВ-приемники портативные измерительные R&S EFL240/R&S EFL340 включают в себя основные телевизионные стандарты аналогового ТВ: M, N, B, G, I, D, K и L систем цветности PAL, SEKAM, NTSC, автоматическую корректирующую систему для получения точных результатов измерения уровня входного телевизионного сигнала и отношения уровней видеонесущей к шуму и видеонесущей к аудионесущей.

В режиме ТВ приемника пользователь может работать с сигналами цифровых ТВ стандартов: DVB-T/Т2, DVB-C, DVB-S/S2, компрессии MPEG-2, MPEG-4 посредством их декодирования , таким образом, чтобы телевизионное изображение могло быть просмотрено, а также параллельно измерять уровень телевизионного сигнала и регистрировать основные параметры сигнала: отношение несущая/шум (C/N), коэффициент битовых ошибок (BER) и коэффициент ошибок модуляции (MER).

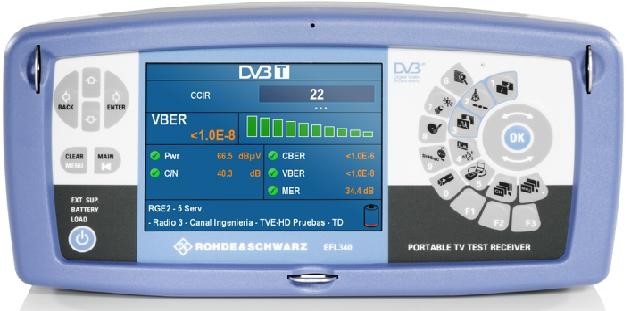

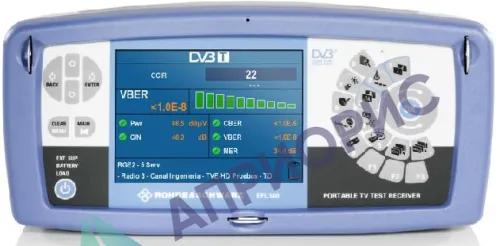

На передней панели приборов расположена буквенно-цифровая клавиатура, с помощью которой можно осуществлять прямой доступ к функциям, также для каждой из кнопок имеется своя пиктограмма-символ, которая показывает режим измерения (Наземное-Спутниковое/Аналоговое-Цифровое) и функцию, которая задействована в данный момент. Визуализация данных осуществляется посредством цветного графического экрана, работающего на пропускание и отражение, с высоким разрешением, размером 6,5 ” и с панорамным форматом изображения (16:9) и стандартным (4:3).

ТВ-приемники имеют русифицированный интерфейс. Чтобы сделать эксплуатацию приборов более простой, в них включены разные типы памяти для автоматического сохранения и воспроизведения различных данных и измерений, таких как: вид приема данных, тестовые точки, частота, план канала.

ТВ-приемники позволяют подводить питание различного напряжения к внешним устройствам (5; 13; 18; 24 В), и включают в себя: порт Scart для аудио/видео, ввода/вывода; USB порт; транспортный поток параллельного интерфейса (TS ASI) и мультимедийный интерфейс высокой четкости (HDMI).

Программное обеспечение

Конструкция ТВ-приемников обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений, уровень защиты «А» по    МИ

3286-2010.

Программное обеспечение, установленное на внутренний контроллер прибора, по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала.
