Поверка трансформатора напряжения антирезонансных однофазных НАМИ
Поверка осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения эталонный ОМОН-1Ю (ОМОН-220, ОМОН-330/500) (кл. т. 0,1); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения антирезонансным однофазным НАМИ
- ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
- ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.
- ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
- ТУ 3414-023-11703970-03 Трансформаторы напряжения антирезонансные однофазные серии НАМИ. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты классов напряжения 110, 220, 330 и 500 кВ.
Поверка трансформатора напряжения антирезонансных однофазных НАМИ
Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы НАМИ антирезонансные, однофазные с дополнительными обмотками для защиты. Внутренняя изоляция — масляная, внешняя — фарфоровая (полимерная).
Трансформаторы изготавливаются с тремя вторичными обмотками: двумя основными (для учета электроэнергии в системах АИИСКУЭ и измерения и защиты) и одной дополнительной (для цепей релейной защиты).

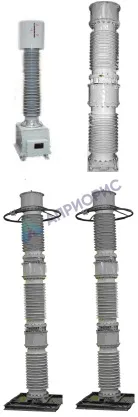

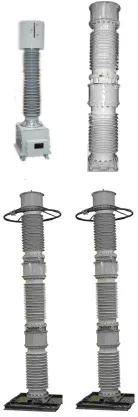

Трансформаторы выпускаются в четырех модификациях, отличающихся номинальным напряжением первичной обмотки и конструктивными особенностями.
Трансформаторы НАМИ-110 имеют герметичную конструкцию и состоят из активной части (сердечника и обмоток), размещенной в герметичном баке, и изоляционной фарфоровой (полимерной) покрышки с металлическим компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла. Трансформаторы заполнены трансформаторным маслом марки ГК.
На баке расположены: коробка низковольтных зажимов, крюки для подъема, пробка для взятия пробы масла, пробка для слива масла, два заземляющих зажима и табличка трансформатора.
В коробке низковольтных зажимов установлены сальники для ввода кабелей вторичной коммутации и пломбируемая от несанкционированного присоединения коробка с выводами вторичных обмоток.
Трансформаторы НАМИ-220, НАМИ-330, НАМИ-500 имеют каскадную конструкцию и состоят из двух (НАМИ-220) или трех (НАМИ-330, НАМИ-500) ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформаторов имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет также компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла. Компенсатор закрыт защитным кожухом с крышкой с прорезью для визуального контроля уровня масла. На уровень масла в трансформаторе указывает верхняя гофра компенсатора давления. Трансформаторы заполнены трансформаторным маслом марки ГК.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения эталонный ОМОН-1Ю (ОМОН-220, ОМОН-330/500) (кл. т. 0,1); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения антирезонансным однофазным НАМИ
- ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
- ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.
- ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
- ТУ 3414-023-11703970-03 Трансформаторы напряжения антирезонансные однофазные серии НАМИ. Технические условия.
