Поверка топливораздаточных колонок Horizon
Поверка осуществляется по документам: МИ 2729-2002 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика первичной поверки», МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».
Средства поверки:
- при первичной поверке: мерники 2-го по ГОСТ 8.400 разряда вместимостью 5, 10, 20, 50, или 100 л и основной погрешностью не более ± 0,08 %;
- при периодической поверке: мерники 2-го по ГОСТ 8.400 разряда вместимостью 10, 20, 50, или 100 л с основной погрешностью не более ± 0,1 %.
Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным Horizon
- Техническая документация фирмы «Gilbarco Inc.», США.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения объема различных видов топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств и тару потребителя с учетом требований учетно-расчетных операций, приема оплаты и авторизации при отпуске топлива.
Поверка топливораздаточных колонок Horizon
Принцип работы колонок топливораздаточных Horizon состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приемный клапан или моноблок подается в счетчик (поршневой или объемно-шнековый), из которого через раздаточный рукав с пистолетом поступает в бак транспортного средства.
Информация о количестве топлива, прошедшего через счетчик, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонок топливораздаточных Horizon, измеренное количество импульсов прямо пропорционально измеренному объему топлива. На цифровом табло колонки отображается количество отпущенного топлива, его цена и стоимость.
Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного пистолета, либо при нажатии клавиши выбора марки топлива для модификаций колонок, оборудованных данной опцией.
Основными элементами колонок топливораздаточных Horizon являются:
- счетчик (измеритель объёма) поршневого типа С+ или V+, либо объемно-шнековый счетчик типа Ecometer;
- электронно-вычислительное устройство E101;
- насосный агрегат с газоотделителем типа Gilbarco GPU-90 и Gilbarco GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;
- датчик импульсов типа Eltomatic 01 — 08 или Eltomatic 01-02 или Eltomatic 01-04 или типа SK700 или SK700 IS или M10623 (SIP) или 140861632 (ILV) или M0140893503.
- раздаточный рукав с пистолетом.
В зависимости от комплектации колонки топливораздаточные Horizon могут оснащаться модулями для приема платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, панелями предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.
Колонки топливораздаточные Horizon могут быть оснащены устройством газовозврата M11292 или Мех 0831-10 или M11292 производства фирмы Durr Technic GmbH & CO. KG. или ASF Thomas Rietchle GmbH, или Gilbarco Inc. (Vapor Vac, Fafnir) или Franklin Fueling Systems (Healy) или Veeder-Root Co.
Колонки могут быть оснащены модулем температурной компенсации (АТС) Gilbarco Inc. или Gilbarco GmbH & CO. KG. , что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведенного к температуре 15С.
Колонки топливораздаточные Horizon в зависимости от исполнения выпускаются одно-или двухсторонние, на каждой из сторон может быть от 1 до 4 раздаточных рукава.
Колонки топливораздаточные Horizon выпускаются со встроенным насосом или без насоса, в последнем случае применяется погружной насос в резервуаре. При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 2 бар.

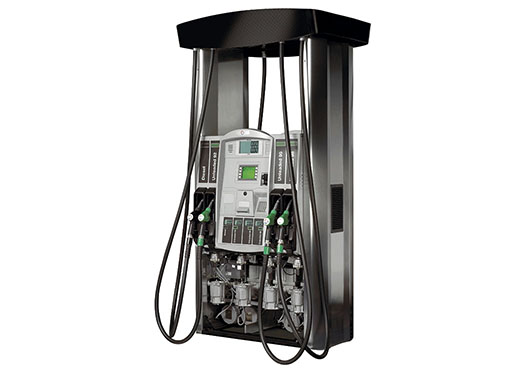

Внешний вид колонки приведен на рисунке 1, схема пломбировки защитного выключателя калибровки измерителей объема на рисунке 2. Схема пломбировки измерителей объема приведена в руководстве по эксплуатации.
Программное обеспечение
Программное обеспечение установлено в электронно-вычислительное устройство, являющееся неотъемлемым элементом колонки топливораздаточной Horizon, выполняющего функции вычисления объема отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в управляющую электронно-вычислительную систему (система управления, пульт управления и т.п.).
Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1
| Наименование
ПО |
Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Программный код для электронно-вычислительного устройства E101 | SW E101 | Не ниже 27-04.1.42E | 0x5ef4 | — |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286.
- Номинальный расход, ± 10%, л/мин……………………………………………….40; 70; 130
- Наименьший расход, л/мин, не более……………………………………………… 5; 5; 10
- Минимальная доза, л, не более…………………………………………………….. 5; 5; 10
- Пределы допускаемой основной относительной погрешности при температуре (20±5°С), %……………………………………………………………………………..±0,25
- Пределы допускаемой погрешности при температуре, отличной от (20±5) °С, в пределах рабочих условий эксплуатации, не более, %……………………±0,5
- Сходимость показаний, %……………………………………………………………………………………|0,251
- Емкость счетчика разового учета:
- выдачи топлива, л…………………………………………………………………….99999 99
- стоимости, руб………………………………………………………………………..99999 99
- цены за 1 литр, руб……………………………………………………………………….99 99
- Емкость счетчика суммарного учета*, л:
- электронного счетчика………………………………………………………..9999999999 99
- электронно-механического счетчика………………………………………………….9999999
- Цена деления указателя разового учета:
- выданного топлива, л………………………………………………………………………0,01
- стоимости, руб……………………………………………………………………………..0,01
- цены за 1 литр, руб…………………………………………………………………………0,01
- Цена деления указателя суммарного учета*, л………………………………………………..1
- Рабочий объем счетчика, л:
- поршневого………………………………………………………………………………..0,474
- объемно-шнекового………………………………………………………………………..0,11
- Параметры электропитания от сети переменного тока:
- напряжение, В………………………………………………………………..220 +J°0% ; 380
- частота, Гц…………………………………………………………………………………50±1
- Потребляемая мощность привода насоса, кВт, не более…………………………….0,75/1,5
- Габаритные размеры, мм, не более ВхШхГ…………………………………..2368х1146х912
- Масса, кг, не более………………………………………………………………………….510
- Длина раздаточного рукава, не менее, м…………………………………………………..3,5
- Средний срок службы, лет…………………………………………………………………..12
- Средняя наработка на отказ, ч…………………………………………………………..12 000
- Рабочие условия эксплуатации:
- Температура окружающей среды, оС………………………………от минус 40 до плюс 55
- Относительная влажность при температуре воздуха 35 оС, %……………………до 100%
- Температура топлива, оС
- бензин……………………………………………………………….от минус 40 до плюс 35
- керосин и дизель…………………………………………………..от минус 40 до плюс 50
* — электронный счетчик суммарного учета не сбрасываемый, информация при отключении питания сохраняется не менее 2-х месяцев
Поверка осуществляется по документам: МИ 2729-2002 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика первичной поверки», МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».
Средства поверки:
- при первичной поверке: мерники 2-го по ГОСТ 8.400 разряда вместимостью 5, 10, 20, 50, или 100 л и основной погрешностью не более ± 0,08 %;
- при периодической поверке: мерники 2-го по ГОСТ 8.400 разряда вместимостью 10, 20, 50, или 100 л с основной погрешностью не более ± 0,1 %.
Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным Horizon
- Техническая документация фирмы «Gilbarco Inc.», США.
