Поверка тестера сопротивления изоляции Megger MIT2500
Поверка осуществляется по документу МП 64721-16 «Измерители параметров изоляции MIT. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 апреля 2016 года.
Средства поверки: вольтметры С503, С504, С505, С506, С508, С509, С511 (рег. № 10194-85); калибраторы электрического сопротивления КС-50к0-10000, КС-100k0-5T0 (рег. № 54539-13); калибратор универсальный Fluke 9100 (рег. № 25985-09), катушки электрического сопротивления Р321, Р331 (рег. № 1162-58); магазин сопротивления Р40102 (рег. № 10547-86). Знак поверки наносится на лицевую панель корпуса прибора.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Нормативные документы, устанавливающие требования к измерителям параметров изоляции MIT
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 -2-10 Гц.
- ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
- Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
- Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение:
- измерения сопротивления изоляции;
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного тока (тока утечки);
- измерения электрического сопротивления;
- измерения электрической емкости;
- измерение частоты.

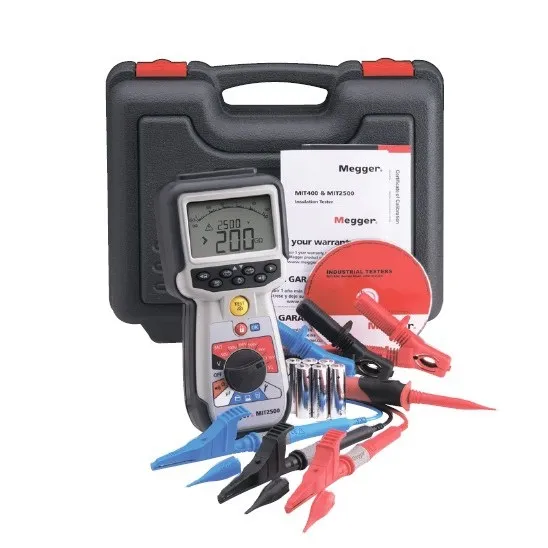

Поверка мегаомметра Megger MIT2500
Измерители представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП).
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на ЖК-дисплее, имеющем основную и вспомогательную шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы. Управление процессом измерения осуществляется встроенным микроконтроллером. Высокое испытательное напряжение формируется импульсным преобразователем из батарей питания. Приборы обладают функцией обнаружения напряжения в исследуемой цепи. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Для выбора режима измерений и выходного напряжения в приборах используются поворотные переключатели и функциональные кнопки. Запуск измерений осуществляется кнопкой «Test».
Измерители имеют несколько диапазонов установки выходного напряжения, автоматического выбора диапазона измерений, установки пороговых значений сопротивления изоляции (тест «годен/не годен»).
Кроме этого, ряд модификаций обладают возможностью вычисления индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Результаты измерений отображаются на ЖК-дисплее в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов связи USB и Bluetooth. Приборы снабжены функциями таймера, подсветки
дисплея, индикации заряда батареи питания, автоматического отключения при бездействии, проверки целостности электрической цепи со звуковой сигнализацией, компенсации сопротивления измерительных проводов, вычисление длины кабеля по измеренной емкости.
Основные узлы измерителей: преобразователь напряжения, измеритель тока, АЦП, микроконтроллер, устройство управления, ЖК-дисплей, схема интерфейсов, источник питания. Конструктивно измерители выполнены ударопрочных корпусах из полипропилена.
На лицевой панели измерителей расположены ЖКИ и органы управления. Измерительные входы расположены на верхней панели. На боковых панелях размещены разъемы питания и порта USB. На задней панели размещен батарейный отсек.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
| Параметр | Значение |
| ИЗОЛЯЦИЯ | |
| Точность изоляции | 50 Вольт 10 GΩ ± 2% ± 2 знака ± по 4,0% на GΩ 100 Вольт 20 GΩ ± 2% ± 2 знака ± по 2,0% на GΩ 250 Вольт 50 GΩ ± 2% ± 2 знака ± по 0,8% на GΩ 500 Вольт 100 GΩ ± 2% ± 2 знака ± по 0,4% на GΩ 1000 Вольт 200 GΩ ± 2% ± 2 знака ± по 0,2% на GΩ 2500 Вольт 200 GΩ ± 2% ± 2 знака ± по 0,2% на GΩОшибка сервиса: BS EN 61557-2 (2007) 50V, ± 2.0% ± 2d, 100kΩ — 900kΩ ± 10.5% 100V, ± 2.0% ± 2d, 100kΩ — 900kΩ ± 10.3% 250V, ± 2.0% ± 2d, 100kΩ — 900kΩ ± 10.3% 500V, ± 2.0% ± 2d, 100kΩ — 900kΩ ± 10.3% 1000V, ± 2.0% ± 2d, 100kΩ — 900kΩ ± 11.5% |
| Испытательный ток | <5% погрешность при 500 kΩ сопротивлении параллельной цепи с нагрузкой 100 MΩ |
| Дисплей | Аналоговый: 1 GΩ, полная шкала |
| Разрешение | 0,1 kΩ |
| Ток короткого замыкания / ток заряда | 2 мА +0% от -50% до EN 61557-2 (2007) (кроме 2500 B: 1 мА в 2,5 MΩ |
| Точность напряжения на клеммах | -0% +3% ± 1В |
| Испытательный ток | 1 мА при минимальном пропускном значении изоляции до максимальных 2 мА |
| Работа | EN61557: 0,10 MΩ až 1,0 GΩ |
| Ток утечки | 10% ±3 знака |
| Напряжение | -0% ±2 знака ±2% от номинального напряжения |
| Управление таймером | 60-секундный таймер обратного отсчета (изменяется до 10 минут) |
| Примечание | Вышеприведенные технические характеристики верны только при использовании высококачественных силиконовых проводов |
| ПРОВОДИМОСТЬ | |
| Измерение целостности электрической цепи | от 0,01 Ω до 1 MΩ (от 0 до 1000 kΩ на |
| Точность целостности электрической цепи |
± 3% ± 2 знака (от 0 до 100 Ω ) ± 5% 2 знака (100Ω — 500 KΩ) Ошибка сервиса: BS EN 61557-2 (2007) ± 2.0%, 0.1Ω — 2Ω ± 6.8% |
| Напряжение разомкнутого контура | 5 В ± 1 В |
| Испытательный ток | 200 мА (–0 мА +20 мА) (от 0,01 Ω до 4 Ω) |
| Полярность | Одинарная полярность (по умолчанию) / Двойная полярность (изменяется при настройке). |
| Сопротивление проводов | Обнуление до 10 Ω |
| НАПРЯЖЕНИЕ | |
| Диапазон напряжений | Пост. ток: От 0 до 600 В Перем. ток: От 10 мВ до 600 В, истинное СКЗ, синусоидальное (от 15 Гц до 400 Гц) Неопределенный: 0 – 10 мВ (от 15 до 400 Гц) |
| Точность диапазона напряжения, вольт | Пост. ток: ± 2% ± 2 знака Перем. ток: ± 2% ± 1 знакаОшибка сервиса: BS EN 61557-2 (2007) ± 2.0% ± 2d, 0V — 300Vac/dc ± 5.1% |
| Форма волны | Несинусоидальный ± 3% ± 2 знака >от 100 мВ до 600 В истинного СКЗ ± 8% ± 2 знака от 10 мВ до 100 В истинного СКЗ |
| Вольтметр по умолчанию |
± 0,5% ± 1 знак (от 100 Гц до 400 Гц) неопределенный |
| ИЗМЕРЕНИЕ ЧАСТОТЫ | |
| Диапазон измерения частоты | 15 Гц — 400 Гц |
| Точность измерения частоты | ± 5,0% ± 2 знака |
| ЕМКОСТЬ | |
| Номинальная емкость | От 100 pF до 10 μF |
| Точность | ± 0,5% ± 1 знака |
| ХРАНЕНИЕ РЕЗУЛЬТАТОВ | |
| Емкость хранения | >1000 результатов проверки |
| Загрузка данных | Беспроводное соединение Bluetooth® Bluetooth® класс II |
| Диапазон | до 10 м |
| Источник питания | 6 элементов питания x 1,5 В, тип IEC LR6 (AA, MN1500, HP7, AM3 R6HP), щелочные, можно использовать перезаряжаемые 6 x 1,2 V NiMH батарейки |
| Срок службы аккумулятора | 3000 проверок проводки с циклом работы: 5 секунд ВКЛ. / 55 секунд ВЫКЛ. при 1000 В в 1 MΩ Зарядное устройство (дополнительное оборудование): 12-15 В пост. тока (интерфейс для принадлежностей) |
| Размеры | Инструмент: 228 мм x 108 мм x 63 мм (9,00 дюймов x 4,25 дюйма x 2,32 дюйма) |
| Вес | Только инструмент: 815 г (MIT2500) (27,22 унций) Инструмент с ящиком для перевозки: 1,75 кг (3,86 фунта) |
| Плавкий предохранитель | Используйте только 2 x 500 мА (FF) 1000 В 32 x 6 мм керамических предохранителя с высокой отключающей способностью (HBC), минимум на 10 кА. ЗАПРЕЩАЕТСЯ использовать стеклянные предохранители |
| Класс защиты | Инструмент соответствует стандарту EN 61010-1 (1995) до фазного напряжения 600 В, категория IV |
| EMC | В соответствии с IEC 61326 включая поправку №1 |
| Температурный коэффициент | <0,1% на °C до 1 GΩ <0,1% на °C на GΩ выше 1 GΩ |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Диапазон рабочих температур | От -10 °C до +55 °C |
| Влажность | 90% относительной влажности при макс. температуре 40 °C |
| Диапазон температуры хранения | От -25°C до +70 °C |
| Температура калибровки | +20 °C |
| Максимальная высота | 2000 м |
| Класс IP-защиты | IP 54 |
Поверка осуществляется по документу МП 64721-16 «Измерители параметров изоляции MIT. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 апреля 2016 года.
Средства поверки: вольтметры С503, С504, С505, С506, С508, С509, С511 (рег. № 10194-85); калибраторы электрического сопротивления КС-50к0-10000, КС-100k0-5T0 (рег. № 54539-13); калибратор универсальный Fluke 9100 (рег. № 25985-09), катушки электрического сопротивления Р321, Р331 (рег. № 1162-58); магазин сопротивления Р40102 (рег. № 10547-86). Знак поверки наносится на лицевую панель корпуса прибора.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Нормативные документы, устанавливающие требования к измерителям параметров изоляции MIT
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 -2-10 Гц.
- ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
- Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
- Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
