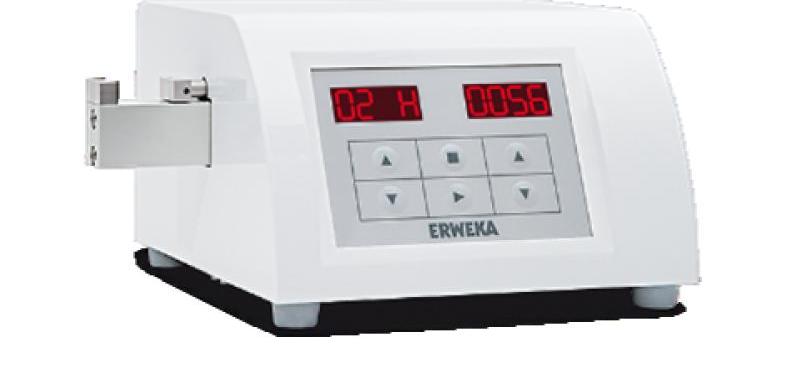

Поверка тестера для определения линейных размеров, массы и прочности таблеток Erweka серий TBH, EasyCheck, MultiCheck
Поверка осуществляется по документу МП-640-035-17 «Инструкция. Тестеры таблеток Erweka серий TBH, EasyCheck, MultiCheck. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30.08.2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 1-го разряда по ГОСТ Р 8.763-2011, диапазон значений длины от 1,25 до 100 мм;
- гири эталонные 1-го разряда по ГОСТ 8.021-2015, класс точности Е1 по ГОСТ OIML R 111-1-2009, масса от 1 мг до 100 г;
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,06 %. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений линейных размеров (толщина, диаметр/длина, ширина), массы и прочности (усилия излома) таблеток различных форм и покрытий.
Поверка тестера для определения линейных размеров, массы и прочности таблеток Erweka серий TBH, EasyCheck, MultiCheck
Принцип работы тестеров заключается в измерении:
- линейных размеров таблеток с помощью линейного потенциометра тестера;
- массы таблеток с помощью весоизмерительной ячейки тестера;
- прочности (усилия излома) таблеток с помощью динамометрического датчика тестера. Динамометрический элемент оснащен тензометрическим датчиком, который преобразует приложенную к датчику силу в изменение напряжения на вводах датчика. По этому изменению напряжения строится график, отражающий нарастание силы, приложенной к образцу. В момент разрушения образца кривая графика резко обрывается вниз ввиду отсутствия сопротивления со стороны образца. Пик полученной кривой соответствует значению твердости образца. Зависимость приложенной силы и показаний датчика в пределах измерения — линейная.
Программное обеспечение
Тестеры (кроме модификации MultiCheck 5.1) имеют встроенное программное обеспечение (ПО), разработанное фирмой «ERWEKA GmbH». Тестеры модификации MultiCheck 5.1 имеют автономное ПО «MC.NET», разработанное фирмой «ERWEKA GmbH» на основе операционной системы Windows.
Автономное ПО устанавливается на управляющий компьютер тестера модификации MultiCheck 5.1 при первичном введении в эксплуатацию.
Основные функции встроенного и автономного ПО: управление процессом измерений, обработка сигналов с тензометрического датчика, хранение и представление результатов измерений.
Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение для модификаций | |||
| TBH 125, TBH 125D, TBH 125ТD | TBH 425, TBH 425D, TBH 425TD, TBH 425WTD, TBH 325, TBH 325D, TBH 325TD, TBH 325WTD | MultiCheck 6, MultiCheck 6 1000N, MultiCheck 6 Allrounder, MultiCheck 6 Allrounder 1000N | EasyCheck Basic, EasyCheck Basic 1000N, EasyCheck Pro, EasyCheck Pro 1000N | |
| Идентификационное наименование ПО | Firmware | Firmware | Firmware | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 | не ниже 2.3 | не ниже 1.1 | не ниже 1.1 |
Идентификационные данные автономного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MC.NET |
| Номер версии (идентификационный номер) ПО | не ниже 3.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 3dfa27c76b18e040db1b433e2c7c7157 |
| Алгоритм вычисления идентификатора ПО | md5 |
Идентификационные данные встроенного ПО отображаются на дисплеях тестеров в статусном окне ПО.
Автономное ПО идентифицируется при подключении тестера к компьютеру. Идентификационные данные автономного ПО отображаются в главном окне программы при ее запуске.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
| Наименование
параметра |
Значение характеристики для модификаций тестера | ||||||
| TBH
125 |
TBH 125 D | TBH 125 ТD | TBH
325/425 |
TBH 325 D/425 D | TBH 325 TD/425 TD | TBH 325 WTD/425 WTD | |
| Измеряемый параметр | |||||||
| Диаметр/длина | — | + | — | + | |||
| Толщина | — | + | — | + | |||
| Масса | — | + | |||||
| Прочность (усилие излома) | + | ||||||
| Наименование
параметра |
Значение характеристики для модификаций тестера | ||||||
| TBH
125 |
TBH 125 D | TBH 125 ТD | TBH
325/425 |
TBH 325 D/425 D | TBH 325 TD/425 TD | TBH 325 WTD/425 WTD | |
| Диапазон измерений | |||||||
| Диаметр/длина, мм | — | от 2 до 28 | — | от 2 до 28 | |||
| Толщина, мм | — | от 0,1 до 28,0 | — | от 0,1 до 10,0 (425TD) от 0,1 до 25,0 (325TD ) | от 0,1 до 10,0 (425WTD) от 0,1 до 25,0 (325WTD ) | ||
| Масса, г | — | от 0,02 до 64 | |||||
| Прочность (усилие излома), Н | от 10 до 300 | от 10 до 500 | |||||
| Пределы допускаемой абсолютной погрешности измерений | |||||||
| Диаметр/длина, мм | — | ±0,05 | — | ±0,05 | |||
| Толщина, мм | — | ±0,05 | — | ±0,05 | |||
| Масса, г | — | ±0,0001 | |||||
| Прочность (усилие излома), Н | ±1 | ||||||
| Примечание — Тестеры модификаций TBH 125 500N, TBH 125D 500N, 125TD 500N, TBH 325 1000N, TBH 325D 1000N, TBH 325TD 1000N, TBH 325WTD 1000N, TBH 425 1000N, TBH 425D 1000N, TBH 425TD 1000N, TBH425WTD 1000N соответствуют по своим метрологическим характеристикам аналогичным модификациям без обозначений 500N и 1000N во всем кроме диапазона измерений прочности (усилия излома). Диапазоны измерений прочности (усилия излома) для модификаций с обозначением 500N и 1000N от 10 до 500 Н и от 10 до 1000 Н, соответственно. | |||||||
Технические характеристики тестеров серии TBH
| Модификация
тестера |
Значение характеристики | |||
| Масса, кг, не более | Г абаритные размеры (длина х ширина х высота), мм, не более | Рабочие условия применения | Параметры электрического питания от сети переменного тока | |
| TBH 125, TBH 125D, TBH 125ТD | 11 | 160x310x300 | Температура окружающего воздуха от +15 до +35 °С Относительная влажность окружающего воздуха от 30 до 80 % Атмосферное давление от 84,0 до 106,7 кПа | Напряжение (220±22)В Частота переменного тока (50±1) Гц |
| TBH 425, TBH 425D, TBH 425TD, TBH 425WTD | 15 | 240x350x375 | ||
| TBH 325, TBH 325D, TBH 325TD, TBH 325WTD | 10 | 310x350x375 | ||
| Весоизмерительная ячейка Sartorius | 5,2 | 360x216x320 | ||
| Весоизмерительная ячейка Mettler | 4,7 | 344x344x210 | ||
| Наименование
параметра |
Значение характеристики для модификаций тестера | |||||
| Multi ^eck 6 | Mult^heck 61000H | Multi ^eck 6 Allrounder | Mult^heck 6 Allrounder 1000H | Mult^heck
5.1 |
Multi ^eck 5.1 1000H | |
| Измеряемый параметр | ||||||
| Диаметр/длина | + | |||||
| Толщина | + | |||||
| Масса | + | |||||
| Прочность
(усилие излома) |
+ | |||||
| Ширина | — | + | — | |||
| Диапазон измерений | ||||||
| Диаметр/длина, мм | от 2 до 28 | от 0,1 до 26,0 | ||||
| Толщина, мм | от 2 до 10 | от 0,1 до 10,0 | ||||
| Масса, г | от 0,02 до 124,00 | от 0,02 до 64,00 | ||||
| Прочность (усилие излома), Н | от 3 до 500 | от 3 до 1000 | от 3 до 500 | от 3 до 1000 | от 3 до 500 | от 3 до 1000 |
| Ширина, мм | — | от 2 до 28 | — | |||
| Пределы допускаемой абсолютной погрешности измерений | ||||||
| Диаметр/длина, мм | 0,05 | ±0,03 | ||||
| Толщина, мм | 0,05 | ±0,03 | ||||
| Масса, г | ±0,0001 | ±0,0003 | ||||
| Прочность (усилие излома), Н | ±1 | |||||
| Ширина, мм | — | 0,05 | — | |||
Технические характеристики тестеров серии MultiCheck
| Модификация
тестера |
Значение характеристики | |||
| Масса, кг, не более | Г абаритные размеры (длина х ширина х высота), мм, не более | Рабочие условия применения | Параметры электрического питания от сети переменного тока | |
| MultiCheck 5.1, MultiCheck 5.1 1000N | 55 | 610x610x630 | Температура окружающего воздуха от +15 до +35 °С Относительная влажность окружающего воздуха от 30 до 80 % Атмосферное давление от 84,0 до 106,7 кПа | Напряжение (220±22) В Частота переменного тока (50±1) Гц |
| MultiCheck 6, MultiCheck 6 1000N, MultiCheck 6 Allrounder, MultiCheck 6 Allrounder 1000N | 50 | 613x643x630 | ||
| Наименование
параметра |
Значение характеристики для модификаций тестера | |||
| EasyCheck
Basic |
EasyCheck Basic 1000H | EasyCheck Pro | EasyCheck Pro 1000H | |
| Измеряемый параметр | ||||
| Диаметр/длина | + | |||
| Толщина | + | |||
| Масса | + | |||
| Прочность (усилие излома) | + | |||
| Ширина | — | + | ||
| Диапазон измерений | ||||
| Диаметр/длина, мм | от 2 до 26 | |||
| Толщина, мм | от 2 до 10 | |||
| Масса, г | от 0,02 до 64,00 | |||
| Прочность (усилие излома), Н | от 3 до 500 | от 3 до 1000 | от 3 до 500 | от 3 до 1000 |
| Ширина, мм | — | от 2 до 26 | ||
| Пределы допускаемой абсолютной погрешности измерений | ||||
| Диаметр/длина, мм | 0,05 | |||
| Толщина, мм | 0,05 | |||
| Масса, г | ±0,0001 | |||
| Прочность (усилие излома), Н | ±1 | |||
| Ширина, мм | — | 0,05 | ||
Технические характеристики тестеров серии EasyCheck
| Модификация
тестера |
Значение характеристики | |||
| Масса, кг, не более | Г абаритные размеры (длина х ширина х высота), мм, не более | Рабочие условия применения | Параметры электрического питания от сети переменного тока | |
| EasyCheck Basic, EasyCheck Basic 1000N, EasyCheck Pro, EasyCheck Pro 1000N | 30 | 321x467x422 | Температура окружающего воздуха от +15 до +35 °С Относительная влажность окружающего воздуха от 30 до 80 % Атмосферное давление от 84,0 до 106,7 кПа | Напряжение (220±22) В Частота переменного тока (50±1) Гц |
Поверка осуществляется по документу МП-640-035-17 «Инструкция. Тестеры таблеток Erweka серий TBH, EasyCheck, MultiCheck. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30.08.2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 1-го разряда по ГОСТ Р 8.763-2011, диапазон значений длины от 1,25 до 100 мм;
- гири эталонные 1-го разряда по ГОСТ 8.021-2015, класс точности Е1 по ГОСТ OIML R 111-1-2009, масса от 1 мг до 100 г;
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,06 %. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация изготовителя.
