Поверка термопреобразователя сопротивления ТС-Б
Поверка осуществляется по документу МП.ВТ 190-2008 «Термопреобразователи сопротивления ТС-Б. Методика поверки», утвержденному РУП ВЦСМС 03.11.2008 г. (с изменением «1» от 2014 г.).
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100, 3 разряд;
- система поверки термопреобразователей автоматизированная АСПТ-01; диапазоны измерений:
- для Т1111(R), ТПП(Б) от минус 50 °С до плюс 1760 °С;
- для Pt100 от минус 200 °С до плюс 850 °С;
пределы допускаемой основной абсолютной погрешности измеряемых температур, в зависимости от НСХ термопреобразователей:
- для ТПП^), ТПП(Б) — ± 0,7 °С;
- для Pt100 — ± (210-5t + 110-2) °С;
где t — измеряемая температура °С,
- вольтметр универсальный В7-65.
- мера электрического сопротивления однозначная Р303. Сопротивление 100 Ом, класс точности 0,01;
- термостат жидкостный ТЕРМОТЕСТ 05-02. Диапазон воспроизводимых температур от минус 70 до плюс 30 °С, нестабильность поддержания температуры в течении 1 ч, не более ±0,02 °С;
- термостат жидкостный ТЖ-01. Диапазон воспроизводимых температур от плюс 40 °С до плюс 150 °С, нестабильность поддержания температуры в течении 1 ч, не более ±0,02 °С;
- калибратор температуры КТ-650/М. Диапазон воспроизводимых температур (50650) °С, нестабильность поддержания температуры за 30 мин ±(0,02• t/100), где t-значение воспроизводимой температуры.
Сведения о методах измерений
приведены в паспорте на термопреобразователи сопротивления ТС-Б.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТС-Б
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ТУ РБ 390184271.001-2003 Термопреобразователи сопротивления ТС-Б. Технические условия.
- ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения температуры жидких и газообразных сред, сыпучих веществ, а также твердых тел, не агрессивных к материалу корпуса термопреобразователей.

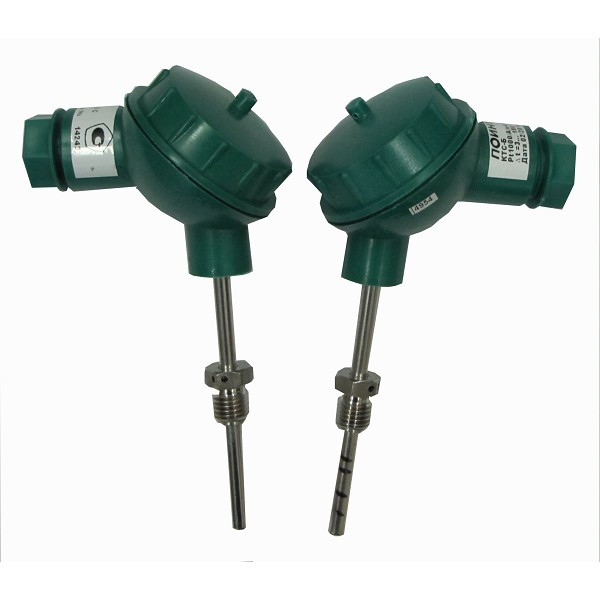

Поверка термопреобразователя сопротивления ТС-Б
Принцип действия термопреобразователей сопротивления основан на зависимости электрического сопротивления чувствительного элемента (далее ЧЭ) от температуры.
Термопреобразователи выпускают в двух модификациях:
- ТС-Б-Р — термопреобразователи, соответствующие требованиям ГОСТ 6651-2009;
- ТС-Б-У — термопреобразователи с унифицированным выходным сигналом, соответствующие требованиям ГОСТ 30232-94 и цифровым протоколом HART.
ТС-Б-Р классифицированы по типу чувствительного элемента в соответствии с ГОСТ 6651-2009 следующим образом:
- платиновые — изготавливаются с ЧЭ из платины;
- медные — изготавливаются с ЧЭ из меди.
ТС-Б-У имеют линейную или корнеизвлекающую зависимость выходного сигнала от температуры.
ТС-Б-У могут изготавливаться со встроенным жидкокристаллическим или светодиодным индикатором.
Термопреобразователи изготавливаются с применением видов взрывозащиты по ГОСТ 30852.0-2002 (далее — взрывозащищенные) либо без них. Взрывозащищенные термопреобразователи соответствуют II группе взрывозащищенного оборудования для внутренней и наружной установки по ГОСТ 30852.0-2002.
Взрывозащищенные термопреобразователи изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты 1ExdПСT6X по ГОСТ 30852.1-2002;
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты 0ExiaIICT6X по ГОСТ 30852.10-2002.
Кроме того, взрывозащищенные термопреобразователи изготавливаются с совмещенными выше указанными видами взрывозащиты и маркировкой взрывозащиты 1ExdiaIICT6X.
Взрывозащищенные термопреобразователи могут эксплуатироваться во взрывоопасных зонах классов В-I, В4а, В-К, ВЛг, В-II, В-Па в соответствии с требованиями документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
| Наименование характеристики | Значение |
| Номинальная статическая характеристика (НСХ) ТС-Б-Р по ГОСТ 6651-2009: | платиновые:
Pt50, Pt100, Pt500, Pt1000 50П, 100П, 500П, 1000П медные: 50М, 100М |
| Диапазон изменения выходного сигнала ТС-Б-У, мА | от 0 до 5, от 4 до 20, от 0 до 20 |
| Диапазон измеряемых температур, °С
— для платиновых ТС-Б-Р — для медных ТС-Б-Р — для ТС-Б-У |
от минус 50 до плюс 600 от минус 50 до плюс 200 от минус 50 до плюс 600 |
| Классы допуска ТС-Б-Р по ГОСТ 6651-2009 | АА, А, В, С |
| Пределы основной приведенной погрешности ТС-Б-У, %, от нормирующего значения выходного сигнала | ±0,25; ±0,5; ±1 |
| Пределы допускаемых отклонений от НСХ ТС-Б-Р по ГОСТ 6651-2009, °С
— класс АА — класс А — класс В — класс С |
±(0,1+0,0017ltl)* ±(0,15+0,002-ltl)* ±(0,3+0,005-ltl)* ±(0,6+0,01-ltl)* |
| Схема внутренних соединений ТС-Б-Р по ГОСТ 6651-2009 | двухпроводная, трехпроводная, четырехпроводная, две двухпроводные, две трехпроводные |
| Минимальная глубина погружения не более, мм | 5Б+Ьчэ, где D — диаметр монтажной части;
Ьчэ — длина чувствительного элемента. Минимальная глубина погружения термопреобразователей с длиной монтажной части менее или равной (5-D+L^), равна длине монтажной части термопреобразователей. |
| Время термической реакции тХ **, в движущейся воде, при изменении показаний на заданный процент от полного изменения показаний: | |
| — для термопреобразователей с диаметром монтажной части до 6 мм | т 0,5 не более 25 с, т 0,6 не более 30 с, т 0 9 не более 80 с |
| — для термопреобразователей с диаметром монтажной части 8 мм | т 05 не более 40 с, т 06 не более 60 с, т 0 9 не более 125 с |
| — для термопреобразователей с диаметром монтажной части 10 мм | т 05 не более 50 с, т 06 не более 80 с, т 0 9 не более 140 с |
| — для термопреобразователей с диаметром монтажной части более 10 мм | т 05 не более 120 с |
| Время термической реакции в режиме простого охлаждения тY **, в движущейся воде, при изменении показаний на заданный процент от полного изменения показаний: | |
| — для термопреобразователей с диаметром монтажной части до 6 мм | т 0,5 не более 10 с, т 0,6 не более 12 с, т 0,9 не более 25 с |
| — для термопреобразователей с диаметром монтажной части 8 мм | т 0,5 не более 12 с, т 0,6 не более 15 с, т 0,9 не более 35 с |
| — для термопреобразователей с диаметром монтажной части 10 мм | т 0,5 не более 15 с, т 0,6 не более 20 с, т 0,9 не более 60 с |
| — для термопреобразователей с диаметром монтажной части более 10 мм | т 0 5 не более 60 с |
| Электрическое сопротивление изоляции при температуре (25 ±10) °С и относительной влажности от 30 % до 80 %, МОм | не менее 100 |
| Номинальное значение напряжение питания ТС-Б-У, В | 24 |
| Максимальное сопротивление нагрузки ТС-Б-У, Ом | 500 |
| Мощность потребляемая ТС-Б-У, Вт | 0,8 |
| Минимальная длина монтажной части, мм | 6 |
| Диаметр монтажной части, мм | 4; 5; 6; 8; 10; 12; 16; 20; 22; 25; 30; 35 |
| Условия эксплуатации ТС-Б: | |
| — температура окружающего воздуха | от минус 50 °С до плюс 85 °С |
| — относительная влажность воздуха при 35 °С и более низких температурах | 95 % |
| Условия эксплуатации ТС-Б-У с жидкокристаллическим индикатором: | |
| — температура окружающего воздуха | от минус 40 °С до плюс 70 °С |
| — относительная влажность воздуха при 35 °С и более низких температурах | 95 % |
Поверка осуществляется по документу МП.ВТ 190-2008 «Термопреобразователи сопротивления ТС-Б. Методика поверки», утвержденному РУП ВЦСМС 03.11.2008 г. (с изменением «1» от 2014 г.).
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100, 3 разряд;
- система поверки термопреобразователей автоматизированная АСПТ-01; диапазоны измерений:
- для Т1111(R), ТПП(Б) от минус 50 °С до плюс 1760 °С;
- для Pt100 от минус 200 °С до плюс 850 °С;
пределы допускаемой основной абсолютной погрешности измеряемых температур, в зависимости от НСХ термопреобразователей:
- для ТПП^), ТПП(Б) — ± 0,7 °С;
- для Pt100 — ± (210-5t + 110-2) °С;
где t — измеряемая температура °С,
- вольтметр универсальный В7-65.
- мера электрического сопротивления однозначная Р303. Сопротивление 100 Ом, класс точности 0,01;
- термостат жидкостный ТЕРМОТЕСТ 05-02. Диапазон воспроизводимых температур от минус 70 до плюс 30 °С, нестабильность поддержания температуры в течении 1 ч, не более ±0,02 °С;
- термостат жидкостный ТЖ-01. Диапазон воспроизводимых температур от плюс 40 °С до плюс 150 °С, нестабильность поддержания температуры в течении 1 ч, не более ±0,02 °С;
- калибратор температуры КТ-650/М. Диапазон воспроизводимых температур (50650) °С, нестабильность поддержания температуры за 30 мин ±(0,02• t/100), где t-значение воспроизводимой температуры.
Сведения о методах измерений
приведены в паспорте на термопреобразователи сопротивления ТС-Б.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТС-Б
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ТУ РБ 390184271.001-2003 Термопреобразователи сопротивления ТС-Б. Технические условия.
- ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
