Поверка термопреобразователя сопротивления TR
Поверка осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; термостат жидкостный мод.7312, воспроизводимая температура 0 °С, нестабильность поддержания температуры ±0,001 °С; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С; мост постоянного тока Super-thermometer 1590, погрешность ±0,5 мК.
Сведения о методах измерений
- Отсутствуют
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления TR
- ГОСТ 6651-2009 » ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний «.
- ГОСТ 8.558-93 » ГСИ. Государственная поверочная схема для средств измерений температуры».
- ТУ 4211-001-45154700-2013 «Термопреобразователи сопротивления TR. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения температуры жидких, газообразных сред и твердых поверхностей различных промышленных установок и систем.
Поверка термопреобразователя сопротивления TR

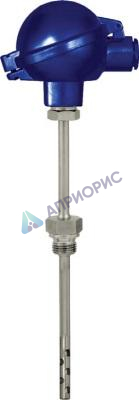

Принцип действия термопреобразователей сопротивления основан на свойстве платины, изменять свое сопротивление с изменением температуры. Термопреобразователи сопротивления могут иметь обычную жесткую конструкцию, представляющую собой трубку из нержавеющей стали, завальцованную с одного конца, на другой конец трубы навинчена головка с контактными винтам, или же термопреобразователи имеют гибкую конструкцию — представляющую собой металлическую оболочку из нержавеющей стали с минеральной изоляцией — Mi кабель, внутри которой расположен чувствительный элемент и внутренние выводы. У поверхностных термопреобразователей чувствительный элемент вмонтирован в контактный блок Чувствительный элемент из платиновой проволоки, соединяется при помощи выводов с клеммной головкой, закрепленной на защитном корпусе (оболочке), или же внутренние проводники выведены через уплотнение в наружной части защитного корпуса (оболочки).
| Наименование характеристики | Модификации и конструктивные исполнения | ||||
| TR50-O | TR50-P | TR50-Q | TR50-T | TR53-1 TR53-2 ,TR53-4 | |
| исп.И1 | исп.И2 | исп.И3 | исп.И4 | исп.К1,К2,К3 | |
| 1. Номинальная статическая характеристика (НСХ) | 1хРШ0, 2хPt100 | ||||
| 2. Класс допуска по ГОСТ 6651-2009 | АА — для диапазона от минус 50 до 250 °С, А — для диапазона от минус 100 до 450 °С, В — для диапазона от минус 200 до 600 °С | ||||
| 3. Номинальное значение сопротивления при 0 °С, Ом | 100 | ||||
| 4. Диапазон измеряемых температур,°С | от минус 200 до 600 | от минус 200 до 400 | |||
| 5. Температурный коэффициент, °С-1 | 0,00385 | ||||
| 6. Пределы допускаемой абсолютной погрешности, °С | класс АА ±(0,1 + 0,0017 l t l); класс А ±(0,15 + 0,002 l t l) класс В ±(0,3 + 0,005 l t l), где t -измеренная температура | ||||
| 7. Схема внутренних соединений | 2-х, 3-х или 4-х проводная | ||||
| 8. Время термической реакции t50, с, не более | 11 | 5 | 13 | 10 | 13 |
| 9. Масса, не более, кг | 3,1 | 2,8 | 2,6 | 2,6 | 2,2 |
| 10. Степень пылевлагозащиты | IP65, IP67 | ||||
| 11. Длина погружаемой части, мм | — | — | — | — | 10 |
| 12. Диаметр погружаемой части ( размеры контактного блока ), мм | (40х30х8) | (25х25х3) | 0 кольца 15,25,62, 93,125,158 | 0 кольца 38 | 6; 8 |
| 13. Материал защитной арматуры | Нержавеющая сталь; сплавы Хастеллой, Монель, Инконель; титан; тантал; другие специальные материалы и сплавы. | ||||
| 14. Средний срок службы, лет | 12 | ||||
| 15. Наработка на
метрологический отказ, ч |
43000 | ||||
| 16. Условия эксплуатации:
— диапазон температуры окружающего воздуха, С — относительная влажность окружающего воздуха, %, не более |
от минус 50 до 80 95 при 35 °С | ||||
Поверка осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; термостат жидкостный мод.7312, воспроизводимая температура 0 °С, нестабильность поддержания температуры ±0,001 °С; термостат регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С; мост постоянного тока Super-thermometer 1590, погрешность ±0,5 мК.
Сведения о методах измерений
- Отсутствуют
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления TR
- ГОСТ 6651-2009 » ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний «.
- ГОСТ 8.558-93 » ГСИ. Государственная поверочная схема для средств измерений температуры».
- ТУ 4211-001-45154700-2013 «Термопреобразователи сопротивления TR. Технические условия».
