Поверка термопреобразователя сопротивления платинового TM, TMR
Поверка осуществляется по документу МП 55540-13 «Термопреобразователи сопротивления платиновые серий TM, TMR. Методика поверки», утвержденному ФГУП «ВНИИМС», 16.08.2013 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью поддержания заданной температуры ±(0,005… 0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R — измеряемое сопротивление, Ом.
- мера электрического сопротивления многозначная Р3026-1, кл.0,002;
- однозначная мера электрического сопротивления эталонная Р3030, 10 Ом, кл.0,002.
Сведения о методах измерений
приведены в паспорте и в руководстве по эксплуатации на ТС.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым серий TM, TMR
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- Техническая документация фирмы Endress+Hauser Wetzer GmbH+Co.KG, Германия, Италия.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитой арматуры ТС.
Поверка термопреобразователя сопротивления платинового TM, TMR
Термопреобразователи сопротивления обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.

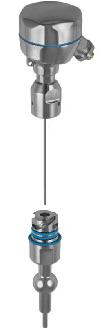

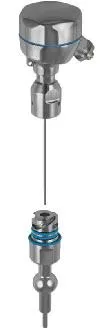

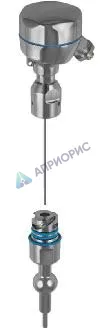

Термопреобразователи серии TM изготовляются следующих моделей: TM401, TM411, и состоят из сменной измерительной вставки (TS111) для модели TM411 или несменной вставки для TM401. Измерительная вставка соединена с защитной головкой, имеющей несколько модификаций (TA3xx), отличающихся материалом, конструкцией и степенью защиты. ТС могут комплектоваться встраиваемыми в защитную головку измерительными преобразователями (ИП) серии iTEMP TMT с унифицированным электрическим выходным сигналом постоянного тока (4+20 мА), а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS PA, FOUNDATION Fieldbus. В защитные головки типов TA30A, TA30R может встраиваться 4-х разрядный жидкокристаллический дисплей. Головки выполнены из алюминиевого сплава, полипропилена, полиамида или нержавеющей стали марки 316L/1.4404. Измерительная вставка состоит из одного или двух тонкопленочных (TF) или проволочных (WW) платиновых чувствительных элементов (далее — ЧЭ) с номинальной статической характеристикой преобразования (НСХ) «Pt100» по ГОСТ 6651-2009/МЭК 60751, помещенных в защитный чехол (нерж. сталь 316L/1.4404), который соединен с керамической клеммной головкой, с ИП или заканчивается присоединительными проводами. Измерительная вставка помещена в защитную арматуру с различными видами присоединения к объекту измерений или установлена в дополнительную защитную гильзу. Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.
ТС серии TMR изготавливаются следующих моделей: TMR31, TMR35, и состоят из одного тонкопленочного платинового ЧЭ с НСХ «Pt100» класса допуска «А» по ГОСТ 6651-2009/МЭК 60751 и встраиваемого (опционально) в цилиндрический корпус измерительного преобразователя с аналоговым выходным сигналом 4+20/20+4 мА. ТС имеют неразборную конструкцию. Материал корпуса — нержавеющая сталь марки 316L/1.4404. Модели TMR31, TMR35 различаются способом монтажа на объекте измерений и областью применения.
При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу МП 55540-13 «Термопреобразователи сопротивления платиновые серий TM, TMR. Методика поверки», утвержденному ФГУП «ВНИИМС», 16.08.2013 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью поддержания заданной температуры ±(0,005… 0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R — измеряемое сопротивление, Ом.
- мера электрического сопротивления многозначная Р3026-1, кл.0,002;
- однозначная мера электрического сопротивления эталонная Р3030, 10 Ом, кл.0,002.
Сведения о методах измерений
приведены в паспорте и в руководстве по эксплуатации на ТС.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым серий TM, TMR
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- Техническая документация фирмы Endress+Hauser Wetzer GmbH+Co.KG, Германия, Италия.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
