Поверка термопреобразователя Модель TR20 (термометра сопротивления)

Термопреобразователи сопротивления серий ТЯ, TF (далее — термопреобразователи) предназначены для измерений температуры жидких, газообразных и сыпучих сред, не разрушающих их защитную арматуру, а также твердых поверхностей, во взрывобезопасных и взрывоопасных зонах. Поверка термопреобразователя Модель TR20 (термометра сопротивления) проходит в аккредитованной лаборатории и занимает от 1 до 5 дней.

Принцип действия термопреобразователей основан на свойстве платины изменять свое сопротивление с изменением температуры.

Термопреобразователи могут иметь обычную жесткую конструкцию, представляющую собой трубку из нержавеющей стали, завальцованную с одного конца, а на другой конец трубы навинчена голова с контактными винтами, или же термопреобразователи могут иметь гибкую конструкцию, представляющую собой металлическую оболочку из нержавеющей стали с минеральной изоляцией (MI кабель), внутри которой расположен чувствительный элемент и внутренние выводы. Чувствительный элемент из платиновой проволоки или платиновой пленки, напыленной на подложку, соединяется при помощи выводов с клеммной головой, закрепленной на защитном корпусе (оболочке), или же внутренние проводники выведены через герметичное уплотнение в наружной части защитного корпуса (оболочки). Материалы защитного корпуса — нержавеющая сталь, сплавы хастеллой, монель, инконель, титан, другие специальные материалы и сплавы.

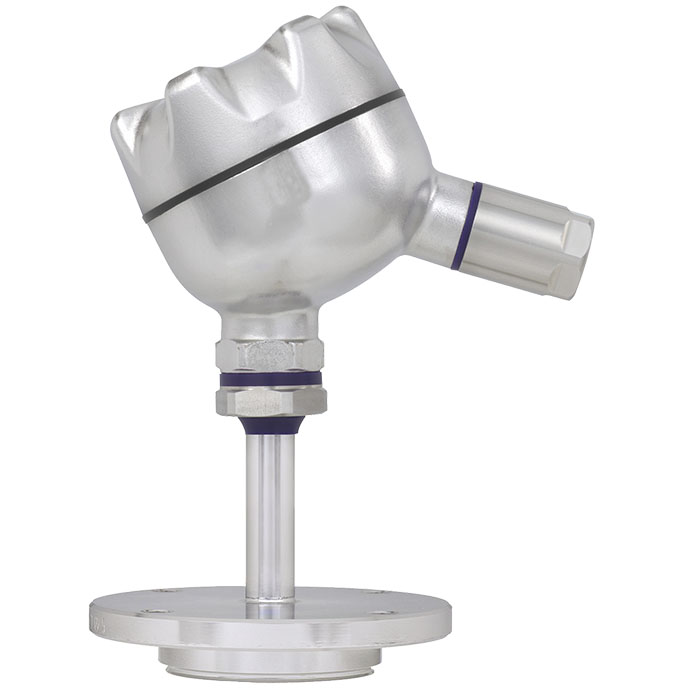

Поверка термопреобразователя Модель TR20 (термометра сопротивления)

Модификации TRIO-В, TRIO-С, TR10-D, TR10-F, TR10-H, TR10-J, TR10-0, TR10-L, TR10-2, TR10-3, TR10-4, TRGE1, TR11-C, TR12-B, TRGE2, TR20, TR22-^ TR22-8, ТR25, ТR55, TR57-P, ТR81, TF40 имеют жесткую конструкцию с головой. Чувствительный элемент помещен в защитную оболочку. Дополнительно могут применяться защитные гильзы из различных материалов и сплавов, а для модификации ТR81, предназначенной для измерения газов продуктов сгорания, из высокотемпературной керамики. Защитные гильзы модификаций TR20, TR22^, TR22-8, ТR25 имеют особую форму, позволяющую устанавливать их на оборудование с повышенными требованиями к стерильности процесса. В голову может дополнительно монтироваться вторичный преобразователь выходного сигнала.

В модификациях TR15, TR15-2, TRGE5 рабочая часть соединена с головой, в которой может размещаться вторичный преобразователь, при помощи армированного кабеля. Модификации TR15, TR15-2, TRGE5 используются в условиях, когда вторичный преобразователь невозможно расположить вблизи рабочей части, например, из-за высокой теплопередачи от измеряемой среды.

Модификация TR10-A может использоваться как самостоятельное изделие или как вставка для модификаций TR10-8, TR10-Q TR10-D, TR10-F, TR10-H, TR10-J.

Модификация TR10-K может использоваться как самостоятельное изделие или как вставка для модификаций TR10-L, ТR10-0.

Модификация TR12-A может использоваться как самостоятельное изделие или как вставка для модификаций TR12-M, TR12-B.

Модификация TR11-A может использоваться как самостоятельное изделие или как вставка для модификации TRH-С.

Модификации TR21-A-xP, TR21-A-xR, TR21-B-xP, TR21-B-xR, TR21-C-xP, TR21-C-xR, TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, ХЮ0-Р, TR30-W, TR31-x-z-P, TR31-x-z-S, TR31-x-z-TT, TR33-Z-^, TR33-Z-Px, TR33-Z-Sx, TR34-x-^, TR34 -x-Pz, TR34-x-Sz, TFT35, TF35 имеют компактный корпус с электрическим разъемом.

Модификации TR21-A-xP, TR21-A-xR, TR21-B-xP, TR21-B-xR, TR21-C-xP, TR21-C-xR, TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB имеют защитные гильзы особой формы, позволяющие устанавливать их на оборудование с повышенными требованиями к стерильности процесса. В корпус модификаций TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR30-W, TR31-x-z-TT, TR33-Z-ТТ, TR34-x-ТТ, TFT35, TR57-M интегрирован вторичный преобразователь выходного сигнала.

Модификации ТR40, ТR50, TR52-M, ТR53, TF37, TF43, TF44, TF45 — кабельные термопреобразователи без головы, при этом кабель может заканчиваться свободными проводами или разъемом для электрического подключения. Модификации ТR40, TF45 имеют металлический щуп, в который помещен чувствительный элемент. Модификация ТR50 имеет четыре конструктивных исполнения ТR50-О, ТR50-Q, ТR50-Р, ТR50-Т, отличающиеся видом рабочей части. Рабочая часть модификации TR52-M крепится к процессу при помощи магнита, модификации TF44 — при помощи зажима, модификации TF37 — при помощи резьбы. Модификация ТR53 имеет байонетное крепление к процессу.

Модификации TR50, TR52-M, TR54-S, TR59-V, TR59-W, TR59-X, TR59-R предназначены для измерения температуры поверхности труб, стенок котлов, резервуаров, реакторов. Чувствительный элемент данных модификаций вмонтирован в контактный блок. Модификации TR59-X, TR59-R имеют съемный теплозащитный экран. Модификации TR54-S, TR59-V, TR59-W, TR59-X, TR59-R различаются видом рабочей части, могут иметь исполнения с головой (голова подключается к рабочей части непосредственно или при помощи гибкого кабеля), так и без головы, при этом кабель может заканчиваться разъемом для электрического подключения.

Модификация TF40 предназначена для измерения температуры в воздуховодах, системах кондиционирования, охлаждения, вентиляции, отопления и имеет голову с контактными винтами и шток, на котором могут располагаться элементы крепления к процессу — фланец или резьбовой переходник.

Модификация TR45 представляет собой чувствительный элемент, заключенный в защитную оболочку, и выходящие из оболочки провода от чувствительного элемента.

Модификации TR57-M, TR57-? предназначены для измерения температуры поверхности труб. Для крепления к трубе служит клемповый держатель, из которого термопреобразователь может быть извлечен без демонтажа держателя с трубы.

Модификации ТR58, ТR55 предназначены для измерений температуры подшипников, деталей насосов, двигателей и других устройств. TR58 представляет собой кабельное исполнение с свободными проводами на конце кабеля, ТR55 имеет подпружиненный наконечник рабочей части для более плотного контакта с поверхностью.

Модификации TR60-A, TR60-B, TF41 предназначены в основном для измерения температуры окружающего воздуха внутри помещений и снаружи. Они имеют квадратный корпус, в который может быть установлен вторичный преобразователь выходного сигнала. Рабочая часть модификация TR60-B имеет отверстия, вследствие чего чувствительный элемент находится в непосредственном контакте с окружающим воздухом, и его чувствительность повышается.

Модификации ТR94, ТR95-А-В, ТR95-В-В, TR96-O-P, TR96-O-F, TR96-R-C, TR96-R-R, TR96-R-N, ТR97, TR97-W являются многоточечными термопреобразователями и предназначены для многозонных измерений температуры в котлах, реакторах, трубах, резервуарах, емкостях и других подобных объектах. Модификация ТR94 имеет направляющую Т-образного сечения, на которой расположены чувствительные элементы термопреобразователя, помещенные в индивидуальные защитные трубки. Модификация ТR94 крепится на объект при помощи фланцевого присоединения. Чувствительные элементы модификаций ТR95-А-В и ТR95-В-В, помещенные в индивидуальные защитные трубки, расположены на плоской металлической ленте. ТR95-А-В применяется с защитной гильзой, ТR95-В-В — без гильзы.

Модификации TR96-R-C, TR96-R-R, TR96-R-N представляют собой конструкцию цилиндрической формы, которая закрепляется в стенке исследуемого объекта. Чувствительные элементы, помещенные в индивидуальные защитные трубки, закрепляются на внутренних стенках исследуемого объекта, на разных уровнях по радиальному принципу с помощью специальных креплений из нержавеющей стали. Модификации отличаются способом крепления к стенке реактора или резервуара: TR96-R-C имеет фланцевое присоединение, в TR96-R-R и TR96-R-N применяются патентованные присоединения «Radial Tap» (TR96-R-R) и «Radial Tap Nex Gen» (TR96-R-N).

Модификации TR96-O-P, TR96-O-F представляют собой высокопрочную герметичную конструкцию c распорными дисками, удерживающими чувствительные элементы, помещенные в индивидуальные защитные трубки, в требуемом положении и металлическими плоскими пластинами, при помощи которых рабочие спаи термопар в процессе измерений плотно прижимаются к внутренней поверхности трубы. Модификация TR96-O-P дополнительно имеет защитную гильзу.

Модификация ТR97-М представляет собой конструкцию цилиндрической формы, которая закрепляется в стенке реактора или резервуара при помощи фланцевого соединения с использованием уплотнительных колец или спиральной прокладки. Чувствительные элементы, помещенные в индивидуальные защитные трубки, могут быть либо заключены в общую защитную гильзу, либо использоваться без гильзы, в этом случае они могут быть расположены в соответствии с измерительной задачей.

Модификация ТR97 имеет общую защитную гильзу, в которую помещены чувствительные элементы. Проводники от чувствительных элементов выведены из защитной гильзы и могут заканчиваться разъемом для электрического подключения.

Для электрических подключений модификаций ТR94, ТR95-А-В, ТR95-В-В, TR96-O-P, TR96-O-F, TR96-R-C, TR96-R-R, TR96-R-N, TR97-W служит клеммная коробка, в которой могут размещаться вторичные преобразователи выходного сигнала. Клеммная коробка может крепиться непосредственно к термопреобразователю либо при помощи гибкого кабеля, таким образом возможен монтаж коробки на стене или трубопроводе.

Для преобразования сигнала чувствительного элемента в выходные унифицированные сигналы постоянного тока, постоянного напряжения или в цифровые выходные сигналы HART, PROFIBUS PA, FOUNDATION Fieldbus в голову термопреобразователей или в клеммную коробку может монтироваться вторичный преобразователь. Термопреобразователи с вторичным преобразователем по запросу могут иметь жидкокристаллический дисплей для отображения измерительной информации.

Термопреобразователи по запросу могут иметь взрывозащищенные исполнения и исполнения с защитой от воспламенения горючей пыли. Виды взрывозащиты и защиты от воспламенения горючей пыли: искробезопасная электрическая цепь «i», взрывонепроницаемая оболочка «d», виды взрывозащиты «n», «е», защита оболочкой «t».
