Поверка термопреобразователя Модель TR10-F (термометра сопротивления)

Характеристики

Межповерочный интервал

—

5 лет

Госреестр

—

71870-18

Особенности

—

Поверка осуществляется по документу ИЦРМ-МП-074-18 «Термопреобразователи сопротивления серий
ТR, TF. Методика поверки», утвержденному ООО «ИЦРМ» 17.04.2018 г.

Основные средства поверки:

термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08);
вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

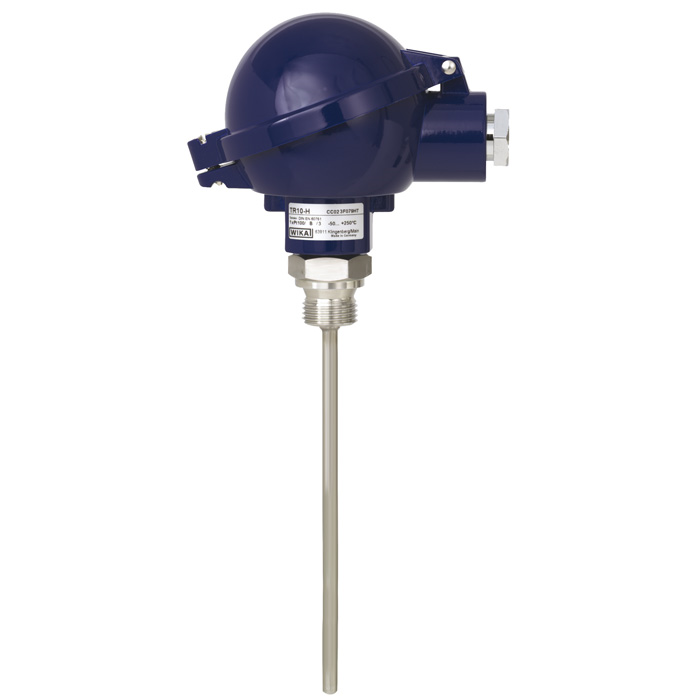

Термометр сопротивления модель TR10-F, с составной фланцевой защитной гильзой модели TW40. Поверка термопреобразователя Модель TR10-F (термометра сопротивления) проходит в аккредитованной лаборатории и занимает от 1 до 5 дней.

Применения и поверка термопреобразователя Модель TR10-F (термометра сопротивления)

Машиностроение, общепромышленные применения, резервуары
Энергетическая промышленность и оборудование для электростанций
Химическая и нефтехимическая промышленность
Пищевая промышленность
Сантехника, отопление и кондиционирование

Особенности

Диапазоны измерений от -200 °C до +600 °C
Со встроенной составной защитной гильзой модели TW40
Подпружиненная измерительная вставка (сменная)
Взрывозащита категорий Ex-i, Ex-n и NAMUR NE24

Описание

Термопреобразователи сопротивления данного типа предназначены для непосредственной установки в измеряемый процесс, в трубопроводы и резервуары. Они компонуются с фланцевыми защитными гильзами по стандартам DIN EN или ASME и применяются для измерения температуры жидких и газообразных сред в условиях умеренных механических нагрузок. Защитная гильза сварной конструкции модели TW40 ввинчена в соединительную головку термометра. Гильзы изготавливаются из Cr-Ni стали, их химический состав подходит для широкого диапазона применений. Если среда обладает высокой агрессивностью или абразивна, возможно применение специальных защитных покрытий. Сменная измерительная вставка может быть извлечена без демонтажа всего термометра из процесса, что упрощает проведение проверок, сервиса, и замену в условиях работающего процесса. Выбор стандартных длин измерительных вставок снижает стоимость и время доставки, а также упрощает их замену. Длина погружения, вид фланца, исполнение защитной гильзы, вид соединительной головки и тип чувствительного элемента — все эти параметры могут варьироваться для каждого конкретного применения.

Наименование характеристики	Модификации и конструктивные исполнения
	ТЮ0-А	TR10-B	TR10-C	TR10-D	TR10-F
	исп.А1,А2	исп.Б1	исп.В1,В2, В3	исп.С1	исп.Д1,Д2,Д3
1. Номинальная статическая характеристика, (НСХ)	1хРЦ00, 2хPt100
2. Класс допуска по ГОСТ 6651-2009	АА — для диапазона от минус 50 до 250 °С, А — для диапазона от минус 100 до 450 °С, В — для диапазона от минус 200 до 600 °С
3.Номинальное значение сопротивления при 0 °С, Ом	100
4. Диапазон измеряемых температур, °С	от минус 200 до 600
5. Температурный коэффициент, °С-1	0,00385
6.Пределы допускаемой абсолютной погрешности, °С	класс АА ±(0,1 + 0,0017 l t l); класс А ±(0,15 + 0,002 l t l) класс В ±(0,3 + 0,005 l t l), где t -измеренная температура
7. Схема внутренних соединений	2-х, 3-х и 4-х проводная
8.Время термической реакции в воде, t0,50, с, не более	13	13	40	13	55
9.Масса, кг, не более	2,4	3,7	3,9	1,2	6,7
10.Защита от воды и пыли	IP00	IP65
11. Длина погружаемой части, мм	от 75 до 825*		160,220,250, 280,400*	от 80 до 400*	160,250,250, 280,315,345, 400,465*
12.Диаметр погружаемой части, мм	3; 6; 8	3; 6; 8	9; 11;12;14	6; 8	9; 11; 12; 14
13. Материал защитной арматуры	Нержавеющая сталь; сплавы Хастеллой, Монель, Инконель; титан; тантал; другие специальные материалы и сплавы.
14. Средний срок службы, лет	12
15. Наработка на метрологический отказ, ч	43000
16. Условия эксплуатации: -диапазон температур окружающего воздуха,° С -относительная влажность , окружающего воздуха, % , не более	от минус 50 до 80 95 при 35 °С

Продолжение таблицы 1

Наименование характеристики	Модификации и конструктивные исполнения
	TR10-K	TR10-J	TR40
	исп.Е1	исп.Ж1	исп.З.1, З.2, З.3, З.4, З.5
1. Номинальная статическая характеристика, (НСХ)	1хРШ0, 2хРШ0
2. Класс допуска по ГОСТ 6651-2009	АА — для диапазона от минус 50 до 250 °С, А — для диапазона от минус 100 до 450 °С, В — для диапазона от минус 200 до 600 °С
3. Номинальное значение сопротивления при 0 °С, Ом	100
4. Диапазон измеряемых температур, °С	от минус 200 до 600
5. Температурный коэффициент, °С-1	0,00385
6.Пределы допускаемой абсолютной погрешности, °С	класс АА ±(0,1 + 0,0017 l t l); класс А ±(0,15 + 0,002 l t l) класс В ±(0,3 + 0,005 l t l), где t -измеренная температура
7. Схема внутренних соединений	2-х, 3-х и 4-х проводная
8.Время термической реакции в воде, t0,50, с, не более	13	13	11
9.Масса, кг, не более	2,7	3,3	2,4
10.Защита от воды и пыли	IP65		IP65,IP67
11. Длина погружаемой части, мм	от 275 до735*	160,250,400	от 80 до 735
12. Диаметр погружаемой части, мм	3; 4,5; 6; 8	8;11;12;14	3; 4,5; 6; 8
13.Материал защитной арматуры	Нержавеющая сталь; сплавы Хастеллой, Монель, Инконель; титан; тантал; другие специальные материалы и сплавы.
14. Средний срок службы, лет	12
15. Наработка на метрологический отказ, ч	43000
16. Условия эксплуатации: -диапазон температур окружающего воздуха,° С -относительная влажность окружающего воздуха, % , не более	от минус 50 до 80 95 при 35 °С

Наименование характеристики	Модификации и конструктивные исполнения
	TR50-O	TR50-P	TR50-Q	TR50-T	TR53-1 TR53-2 ,TR53-4
	исп.И1	исп.И2	исп.И3	исп.И4	исп.К1,К2,К3
1. Номинальная статическая характеристика (НСХ)	1хРШ0, 2хPt100
2. Класс допуска по ГОСТ 6651-2009	АА — для диапазона от минус 50 до 250 °С, А — для диапазона от минус 100 до 450 °С, В — для диапазона от минус 200 до 600 °С
3. Номинальное значение сопротивления при 0 °С, Ом	100
4. Диапазон измеряемых температур,°С	от минус 200 до 600				от минус 200 до 400
5. Температурный коэффициент, °С-1	0,00385
6. Пределы допускаемой абсолютной погрешности, °С	класс АА ±(0,1 + 0,0017 l t l); класс А ±(0,15 + 0,002 l t l) класс В ±(0,3 + 0,005 l t l), где t -измеренная температура
7. Схема внутренних соединений	2-х, 3-х или 4-х проводная
8. Время термической реакции t50, с, не более	11	5	13	10	13
9. Масса, не более, кг	3,1	2,8	2,6	2,6	2,2
10. Степень пылевлагозащиты	IP65, IP67
11. Длина погружаемой части, мм	—	—	—	—	10
12. Диаметр погружаемой части ( размеры контактного блока ), мм	(40х30х8)	(25х25х3)	0 кольца 15,25,62, 93,125,158	0 кольца 38	6; 8
13. Материал защитной арматуры	Нержавеющая сталь; сплавы Хастеллой, Монель, Инконель; титан; тантал; другие специальные материалы и сплавы.
14. Средний срок службы, лет	12
15. Наработка на метрологический отказ, ч	43000
16. Условия эксплуатации: — диапазон температуры окружающего воздуха, С — относительная влажность окружающего воздуха, %, не более	от минус 50 до 80 95 при 35 °С

Основные средства поверки:

термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
мультиметр цифровой с системой сбора данных 2700 (регистрационный номер
в Федеральном информационном фонде 25788-08);
вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.

Описание типа СИ Модель TR10-F
