Поверка тераомметра 2408 и 24508

Назначение: для измерений сопротивления изоляции электротехнических материалов, электрических компонентов и цепей, не находящихся под напряжением. Область применения — проверка состояния изоляции электрических кабелей, элементов и приборов при выпуске из производства и обслуживании в промышленных и лабораторных условиях.

Поверка тераомметра 2408 и 24508

Принцип действия тераомметров основан на измерении постоянного тока, текущего через объект измерения под действием испытательного напряжения. Для этого измеряется напряжение постоянного тока на выходе делителя, в одно из плеч которого входит измеряемое сопротивление.

Тераомметры содержат следующие основные узлы: входной делитель, делитель обратной связи источника испытательного напряжения, микропроцессор, индикатор, клавиатуру, импульсный преобразователь напряжения для формирования испытательного напряжения и источник питания.

Верхнее плечо входного делителя содержит последовательно включенные измеряемое сопротивление и резистор, ограничивающий максимальный ток входной цепи. В нижнее плечо входит масштабирующий резистор, переключением значения которого выбирается диапазон измерения.

Верхнее плечо обратной связи источника испытательного напряжения содержит неизменяемый резистор обратной связи. Переключением значения сопротивления нижнего плеча делителя изменяется коэффициент деления цепи обратной связи и, соответственно, значение испытательного напряжения.

С помощью встроенного АЦП микропроцессор преобразует аналоговые сигналы с выхода упомянутых делителей в цифровую форму, вычисляет и запоминает измеренные значения во внутренних регистрах.

Микропроцессор управляется с клавиатуры и формирует сигналы переключения входного делителя и делителя обратной связи источника испытательного напряжения, изменяя диапазоны измерения и испытательного напряжения, задаёт программу измерении и формирует сигналы управления дисплея.

Испытательные напряжения вырабатываются импульсным источником со стабилизацией выходного напряжения.

Тераомметры типа 2408 предназначены для точных измерений. Измерения проводятся по схеме с защитным экраном (соединение треугольником) с ограничением тока цепи измерения безопасными величинами 0,1 пА…1 мА.

Тераомметры имеют автоматический и ручной выбор диапазона измерений и испытательного напряжения, позволяют производить измерения с заданным временем фаз заряда, выдержки, измерения и разряда, а также серии измерений, число и интервал между которыми программируется. Максимальный программируемый интервал времени — 300 с.

Результаты измерений могут быть представлены как сопротивление и как сила тока через объект измерения.

Для управления внешними устройствами тераомметры имеют релейный выход 15 В /24 мА с регулируемым порогом, позволяющий проводить сортировку.

Тераомметры имеют многострочный графический жидкокристаллический дисплей с регулировкой контраста и подсветки.

Переносные тераомметры модели 24508 имеют автоматический и ручной выбор диапазона измерений, выбор испытательного напряжения — только ручной.

Измерение проводится также по схеме с защитным экраном (соединение треугольником). Ток цепи измерения ограничен безопасными величинами 5 пА…10 мА. Результаты измерений могут быть представлены как сопротивление или ток через объект измерения.

Для управления внешними устройствами сортировки тераомметры имеют релейные выходы с регулируемым порогом, позволяющие коммутировать постоянный ток силой до 1 А при напряжении до 48 В.

Для подключения к компьютеру или автоматизированной системе измерения управления имеется интерфейс Р232. Тераомметры имеют двухстрочный жидкокристаллический дисплеи с подсветкой.

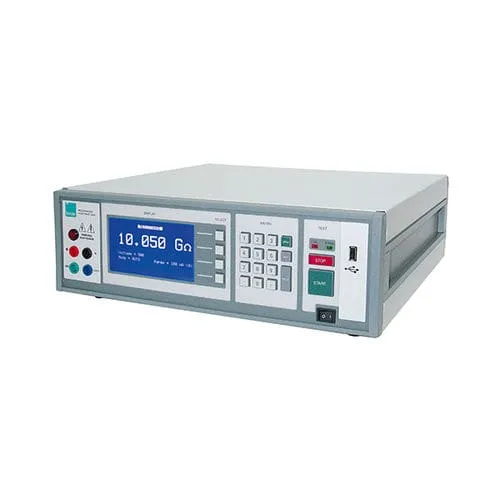

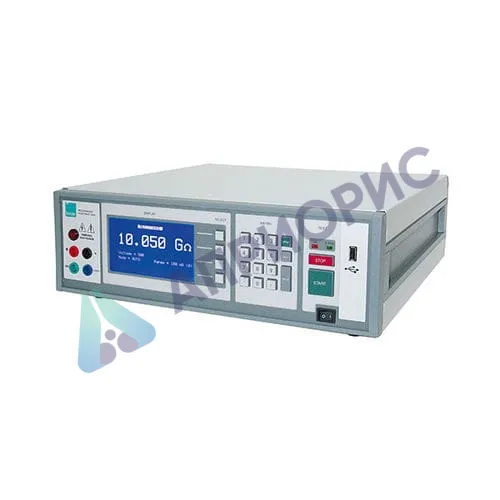

Конструктивно тераомметры выполнены в одном блоке с прочными металлическими корпусами, которые позволяют работать в лабораторных и тяжелых промышленных условиях. Модель 2408 имеет корпус настольного исполнения и может поставляться с элементами креплениями в 19 «шкафах и стойках управления, модель 24508 выполнена в малогабаритном корпусе с ручкой для переноски.

Тераомметры питаются от сети переменного тока.
