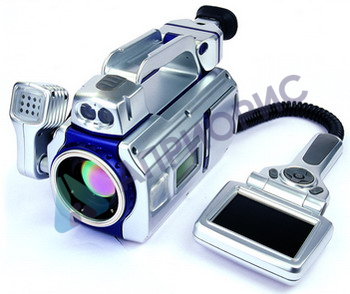

Поверка тепловизора SAT G96
Поверка осуществляется по документу РТ-МП-4792-442-2017 «ГСИ. Тепловизоры портативные переносные SAT модели MiniR 80, MiniR 100, PK-160, HotFind E8N, HotFind E8TN, HotFind E8GN, HotFind VN, HotFind VT, HotFind VG, HotFind VR, HotFind LN, HotFind LT, HotFind LG, HotFind LR, HotFind S, D300, D320, D500, G-95, G-96, UPC160, UPC384, UPC640. Методика поверки», утверждённому ФБУ «Ростест-Москва» 20.09.2017 г.
Основные средства поверки:
- эталонный излучатель — протяжённое черное тело 2 разряда по ГОСТ Р 8.558-2009 в диапазоне от плюс 30 до плюс 95 °С;
- эталонные излучатели «черное тело» 2 разряда по ГОСТ Р 8.558-2009 в диапазоне от минус 20 до плюс 2000 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Тепловизоры портативные переносные SAT модели MiniR 80, MiniR 100, PK-160, HotFind E8N, HotFind E8TN, HotFind E8GN, HotFind VN, HotFind VT, HotFind VG, HotFind VR, HotFind LN, HotFind LT, HotFind LG, HotFind LR, HotFind S, G-95, G-96, D300, D320, D500, UPC160, UPC384, UPC640 предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на экране ЖК-дисплея. Поверка тепловизора SAT G96 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка тепловизора SAT G96
Принцип действия тепловизоров портативных переносных SAT модели MiniR 80, MiniR 100, PK-160, HotFind E8N, HotFind E8TN, HotFind E8GN, HotFind VN, HotFind VT, HotFind VG, HotFind VR, HotFind LN, HotFind LT, HotFind LG, HotFind LR, HotFind S, D300, D320, D500, G-95, G-96, UPC160, UPC384, UPC640 основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на ЖК-дисплее.
Термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения камеры инфракрасной.
В тепловизорах портативных переносных SAT модели MiniR 80, MiniR 100, PK-160, HotFind E8N, HotFind E8TN, HotFind E8GN, HotFind VN, HotFind VT, HotFind VG, HotFind VR, HotFind LN, HotFind LT, HotFind LG, HotFind LR, HotFind S, D300, D320, D500, G-95, G-96, UPC160, UPC384, UPC640 предусмотрена возможность установки значения излучательной способности объекта.
Отличаются тепловизоры портативные переносные SAT модели MiniR 80, MiniR 100, PK-160, HotFind E8N, HotFind E8TN, HotFind E8GN, HotFind VN, HotFind VT, HotFind VG, HotFind VR, HotFind LN, HotFind LT, HotFind LG, HotFind LR, HotFind S, D300, D320, D500, G-95, G-96, UPC160, UPC384, UPC640 метрологическими и техническими характеристиками.
Корпус тепловизоров портативных переносных SAT моделей MiniR 80, MiniR 100, PK-160, HotFind E8N, HotFind E8TN, HotFind E8GN, HotFind VN, HotFind VT, HotFind VG, HotFind VR, HotFind LN, HotFind LT, HotFind LG, HotFind LR, HotFind S, D300, D320, D500, G-95, G-96 состоит из нескольких частей, соединенных винтами. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного доступа, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой.
Отличительные особенности тепловизора SAT G96

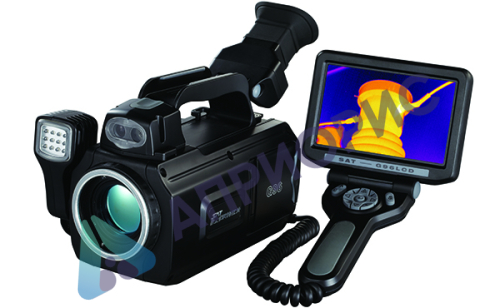

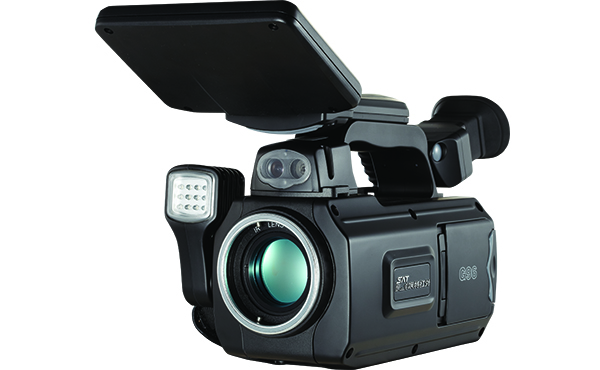

Тепловизор SAT G96 — инфракрасная камера с матрицей 640х480 для применения в промышленности и науке. Прибор обладает богатым функционалом, прочным и эргономичным корпусом, предоставляет возможность получать изображения идеального качества. Серия камер G90 предназначена для работ, требующих бескомпромиссно точных измерений и анализа.
Съемный пульт дистанционного управления с 3,5-дюймовым ЖК-дисплем делает работу удобнее и позволяет управлять всем функционалом тепловизора.
G90-6 позволяет передавать термограммы и инфракрасное видео на компьютер в режиме реального времени. Использовать эту функцию можно с помощью специального программного обеспечения и USB кабеля.
Тепловизор может быть поставлен с дополнительными съемными объективами. Например с 2-хкратным телеобъективом, позволяющим получить нужное изображение при невозможности подойти ближе к объекту съемки. Макро-объектив будет незаменим для работы с печатными платами.
G96 записывает инфракрасное видео в режиме реального времени на карту памяти SD. Пользователи могут сохранять до 10 часов инфракрасного видео в формате MPEG.
В G96 реализована функция “Duo vision”, которая дает возможность сопоставить видимое и инфракрасное изображение. Функция обладает высоким качеством картинки и четырьмя режимами использования на выбор.
Мощные функции анализа: до 10 перемещаемых точек-курсоров, линия профиля температур, до 5 областей анализа, изотермический анализ, сигнализатор превышения порога в ручном и автоматическом диапазонах.
- 9 перемещаемых точек-курсоров
- 5 областей
- 1 плавающая точка min-max
- изотерма
- 6 видов цветовой шкалы
- сигнализатор превышения порога — ручной/автоматический диапазон
- профиль
- голосовые комментарии по Bluetooth
- запись инфракрасного видео
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении тепловизоров портативных переносных SAT моделей MiniR 80, MiniR 100, PK-160, HotFind E8N, HotFind E8TN, HotFind E8GN, HotFind VN, HotFind VT, HotFind VG, HotFind VR, HotFind LN, HotFind LT, HotFind LG, HotFind LR, HotFind S, D300, D320, D500, G-95, G-96, UPC160, UPC384, UPC640 и не имеет возможности к считыванию и модификации.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Тип детектора: Неохлаждаемая микроболометрическая матрица в фокальной плоскости объектива
Размер матрицы: 640×480
Угловое поле/мин. расстояние: 24º×18º/0,5 м
Оптическое разрешение: 0,65 мрад
Температурный диапазон измерения:
-20…+600 °С,
-20…+1000 °С,
-20…+1500 °С,
-20…+2000 °С,
* визуализация от -40 °С
Разрешение по температуре: 0.05K
Спектральный диапазон: 8 … 14 мкм
Фокусировка: Механизированная, автоматическая фокусировка
Частота смены кадров: 50Гц PAL / 60 Гц NTSC
Камера видимого диапазона: 5 Мп
Воспроизведение изображения
ЖК-дисплей: 5» экран TFT
Видеовыход: 50Гц PAL / 60 Гц NTSC (DuoVision)
Измерение температуры
Предел допускаемой погрешности измерений:
абсолютной ≤ 100 °С ±2 °С
относительной > 100°С ±2 %
Перемещаемая точка: Да (1 бегающая точка Min-Max)
Методы анализа: 9 перемещающихся точек, автоматическая горячая/холодная точка, контур, 5 областей прямоугольника, изотерма
Ввод параметров окружающей среды: Коэффициент излучения, температура окружающего воздуха, расстояние, относительная влажность.
Дельта T: Да
Предупреждающий сигнал: Да
Сохранение изображений
Тип: Переносная карта памяти SD на 4 Гб
Формат файла — тепловой: .SAT
Формат файла — визуальный: .CCD
Запись теплового видео: Формат MPEG
Примечание: Голосовые комментарии через Bluetooth — гарнитуру
Лазерный указатель
Тип: Класс 2, красный
Интерфейс
USB: Загрузка термограмм
Bluetooth: Запись и воспроизведение голосовых комментариев, загрузка термограмм
Видеовыход: 50Гц PAL / 60 Гц NTSC (DuoVision)
Аккумулятор
Рабочее напряжение: 8В – 11В постоянного тока
Продолжительность эксплуатации аккумуляторной батареи: 2,5 часа
Условия окружающей среды
Диапазон рабочих температур: -20°C … +50°C
Температура хранения: -40°C … +70°C
Влажность: При эксплуатации и хранении 10-95%, без конденсации
Конструктивное исполнение
Степень защиты: IP 54
Удар/вибрация: Рабочая: 25g/2g
Физические характеристики
Масса(с аккумулятором): 1650 г
Габариты: 327 мм×143 мм×170 мм
Резьба для установки на штатив: 1/4″
** Опциональный объектив устанавливается поверх штатного, крепление байонетное.
Поверка осуществляется по документу РТ-МП-4792-442-2017 «ГСИ. Тепловизоры портативные переносные SAT модели MiniR 80, MiniR 100, PK-160, HotFind E8N, HotFind E8TN, HotFind E8GN, HotFind VN, HotFind VT, HotFind VG, HotFind VR, HotFind LN, HotFind LT, HotFind LG, HotFind LR, HotFind S, D300, D320, D500, G-95, G-96, UPC160, UPC384, UPC640. Методика поверки», утверждённому ФБУ «Ростест-Москва» 20.09.2017 г.
Основные средства поверки:
- эталонный излучатель — протяжённое черное тело 2 разряда по ГОСТ Р 8.558-2009 в диапазоне от плюс 30 до плюс 95 °С;
- эталонные излучатели «черное тело» 2 разряда по ГОСТ Р 8.558-2009 в диапазоне от минус 20 до плюс 2000 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
