Поверка теплосчетчиков СКМ-2
Поверка осуществляется по документу МП 53801-13 «Теплосчетчики СКМ-2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2013 г.
Основные средства поверки:
- Установка для поверки счетчиков воды. Относительная погрешность измерения расхода ± 0,33 %.
- Частотомер. Погрешность измерения частоты ± 0,01 %.
- Магазин сопротивлений. Класс 0,02/2»10-6.
- Генератор импульсов.
- Ампервольтметр, Класс 0,2, диапазон измерения 0,02 А.
- Мегаомметр, Класс 1,5, диапазон 0 — 1000 Мом.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам СКМ-2
- ТУ RU 5047124522.001-2012 «Теплосчетчики СКМ-2. Технические условия».
- ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Общие требования».
- ГОСТ Р ЕН 1434-2-2011 «Теплосчетчики. Требования к конструкции».
- ГОСТ Р ЕН 1434-4-2011 «Теплосчетчики. Испытания с целью утверждения типа».
- ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
- «Теплосчетчики СКМ-2. Методика поверки»
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых и открытых системах тепло/водоснабжения, а также для измерения объемного и массового расхода холодной питьевой воды и горячей воды.
Поверка теплосчетчиков СКМ-2
Принцип работы счетчика основан на измерении параметров теплоносителя (объема, температуры и давления) в трубопроводах и последующем вычислении расхода, объема, массы и тепловой энергии путем обработки результатов измерений.
У счетчиков с ультразвуковыми преобразователями расхода ЭСДУ-01 измеряется время прохождения ультразвукового сигнала между датчиками по направлению потока теплоносителя и против него.
У счетчиков с электромагнитными преобразователями расхода ЭСДМ-01 измеряется электродвижущая сила, наведенная в электропроводящей жидкости (теплоносителе) и пропорциональная ее скорости движения при пересечении магнитного поля преобразователя расхода.

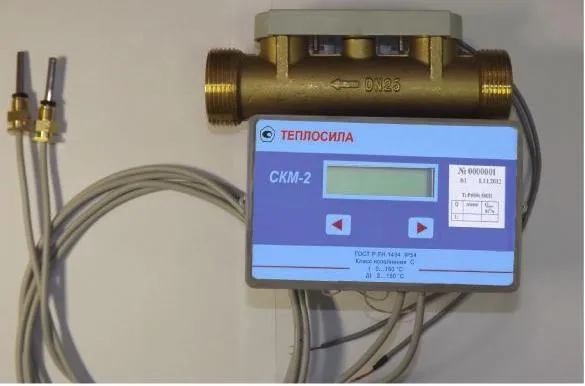

Счетчики состоят из тепловычислителя СКМ-2, преобразователей расхода ЭСДМ-01 или (и) ЭСДУ-01, комплектов датчиков температуры, датчиков давления.
В зависимости от исполнения в состав счетчиков могут входить:
- до пяти преобразователей расхода с выходным импульсным сигналом;
- до двух комплектов и до трех одиночных датчиков температуры Pt100 (100П) или Pt500 (500П) по ГОСТ 6651-2009;
- до пяти каналов измерения давления с входным токовым сигналом по ГОСТ 26.011-80. Счетчики могут измерять тепловую энергию и другие параметры жидкости одновременно в двух независимых системах теплоснабжения. Счетчики имеют несколько исполнений, обозначение и назначение которых представлены в таблице 1.
| НАЗНАЧЕНИЕ | Условное
обозначение |
||
| Для измерения объема, массы, температуры жидкости | U0 | ||
| Для учета потребленной тепловой энергии | Закрытая система теплоснабжения | ПР в подающем трубопроводе | U1, В1 |
| ПР в обратном трубопроводе | U2 | ||
| ПР с центре системы отопления | U3 | ||
| Открытая система теплоснабжения или система горячего водоснабжения с циркуляцией | ПР в подающем и обратном трубопроводах | A1 | |
| А5 | |||
| Для учета отпущенной или потребленной тепловой энергии | Открытая или закрытая системы теплоснабжения | ПР в подпиточном и обратном трубопроводах | A2 |
| ПР в подпиточном и подающем трубопроводах | А4 | ||
| Для тупиковых систем горячего водоснабжения | А3 | ||
| Для учета отпущенной тепловой энергии | Открытая система теплоснабжения | ПР в подпиточном, подающем и обратном трубопроводах | А6 |
Программное обеспечение
Программное обеспечение является встроенным и не может быть модифицировано либо загружено через какой-либо интерфейс на уровне пользователя.
Основными функциями программного обеспечения являются: управление процессом измерений, обмен данными между элементами измерительной схемы, обработка результатов измерений, представление результатов измерений и вспомогательной информации, организация и управление интерфейсом пользователя.
Программное обеспечение проводит также ряд диагностических проверок после включения питания, а также периодическую диагностику во время работы.
Программное обеспечение не разделено на метрологически значимую и метрологически незначимую части, поэтому все программное обеспечение считается метрологически значимым и влияющим на метрологические характеристики СИ.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — уровень «А» в соответствии с МИ 3286-2010.
Обозначение ПО включает в себя его наименование и обозначение версии;
Структура ПО представлена в виде одного модуля;
ПО выполняет функции, необходимые для проведения измерений, отображения, хранения и передачи измеренных значений.
Способ хранения измеренных данных — в энергонезависимой памяти СИ;
ПО защищено от непредсказуемых физических воздействий, а также эффектов, обусловленных действиями пользователя.
Идентификация ПО СИ осуществляется с помощью интерфейса — по команде пользователя на дисплее СИ.
Защита от несанкционированной модификации и проверка целостности ПО осуществлена с помощью расчета и вывода на ЖКИ контрольной суммы CRC-16 и сравнением ее с номинальным значением.
Идентификационные данные программного обеспечения
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационные номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПОСКМ-2 | ПО СКМ2.1.07 | Ver 1.07 | 41581 | CRC-16 |
|
Межповерочный интервал
|
|
|

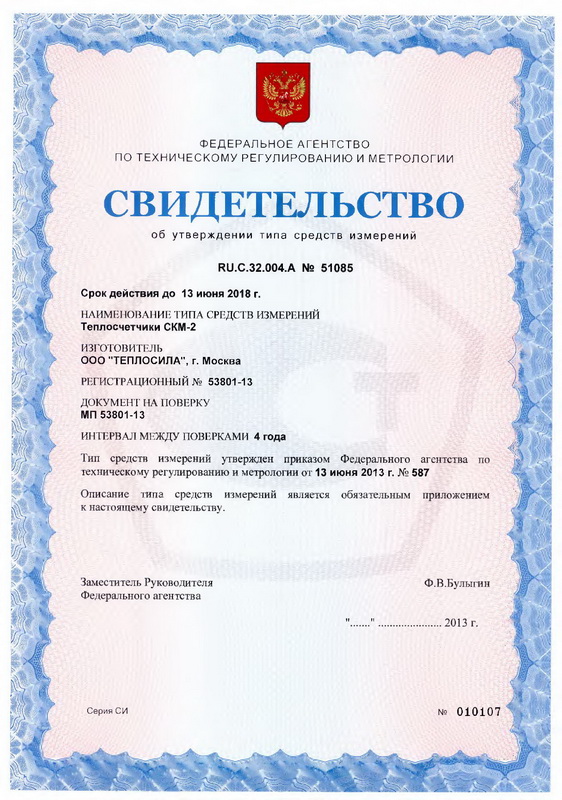

Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу МП 53801-13 «Теплосчетчики СКМ-2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2013 г.
Основные средства поверки:
- Установка для поверки счетчиков воды. Относительная погрешность измерения расхода ± 0,33 %.
- Частотомер. Погрешность измерения частоты ± 0,01 %.
- Магазин сопротивлений. Класс 0,02/2»10-6.
- Генератор импульсов.
- Ампервольтметр, Класс 0,2, диапазон измерения 0,02 А.
- Мегаомметр, Класс 1,5, диапазон 0 — 1000 Мом.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам СКМ-2
- ТУ RU 5047124522.001-2012 «Теплосчетчики СКМ-2. Технические условия».
- ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Общие требования».
- ГОСТ Р ЕН 1434-2-2011 «Теплосчетчики. Требования к конструкции».
- ГОСТ Р ЕН 1434-4-2011 «Теплосчетчики. Испытания с целью утверждения типа».
- ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
- «Теплосчетчики СКМ-2. Методика поверки»
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации.
