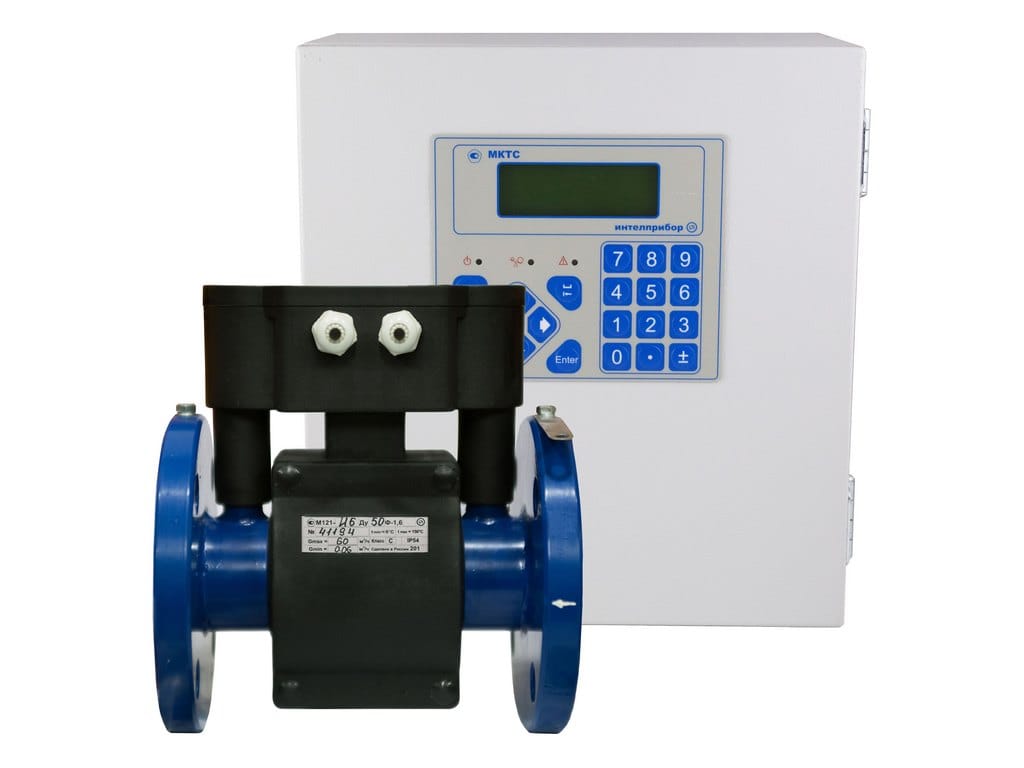

Поверка теплосчетчиков МКТС
Поверка теплосчетчиков МКТС проводится в соответствии с методикой, изложенной в Части 2 «Руководства по эксплуатации», согласованной ГЦИ СИ ОАО «НИИТеплоприбор».
Перечень основного оборудования, необходимого для проведения поверки. Допускается применение других средств измерений, имеющих аналогичные метрологические характеристики, прошедших поверку в установленном порядке и разрешенных к применению в Российской Федерации.
Межповерочный интервал теплосчетчиков —4 года.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения и учета количества тепловой энергии, объемного и массового расхода, объема и массы, температуры и давления теплоносителя в открытых и закрытых системах водяного теплоснабжения, теплопотребления и теплоотведения; объемного и массового расхода, объема и массы, температуры и давления воды в системах водоснабжения и водоотведения ; массы и массового расхода воды, объемного расхода, объема, температуры и давления жидких сред (воды, молока, соков, алкогольной продукции с содержанием этилового спирта до 60°/о и др.) в трубопроводах технологического оборудования, в том числе применяемого в пищевой промышленности .
Область применения теплосчетчиков: коммерческий и технологический учет на объектах теплоэнергетического комплекса жилищно-коммунального хозяйства и промышленных предприятий, информационно-измерительные системы, системы контроля и регулирования технологических процессов.
Поверка теплосчетчиков МКТС
Принцип работы теплосчетчика состоит в измерении объемного расхода, температуры и давления жидкости в трубопроводах с помощью входящих в его состав преобразователей ,
вычислении на основе этик измерений массового расхода (для воды) и количества теплоты (для систем водяного теплоснабжения, теплопотребления и теплоотведения), с последующим отображением на дисплее и архивированием перечисленных параметров . При расчетах плотность и энтальпия воды вычисляются согласно ГСССД 98-2000.
Заложенные в теплосчетчик алгоритмы расчетов и порядок учета параметров теплопотребления соответствуют «Правилам учета тепловой энергии и теплоносителя» и МИ 2714-2002. В зависимости от монтажной и настроечной конфигурации теплосчетчика учет тепловой энергии и/или параметров потока жидкости в трубопроводах производится в одной или в нескольких (до 4-х) системах тепло-водоснабжения, каждая из которых может включать в себя от 1 до 3 трубопроводов .
- Широкий динамический диапазон измерений расхода – (D=Gmin/Gmax) – 1:1000.
- Ёмкость архивов составляет, не менее: почасового – 120 суток, посуточного – 16 месяцев, помесячного – 20 лет, диагностической информации – 7936 записей. При отключении сетевого питания информация, записанная в архивы, сохраняется в энергонезависимой памяти Теплосчетчика МКТС не менее 12 лет.
- Межповерочный интервал: 4 года.
- Максимальное количество подключаемых измерительных модулей (СБ-04/СБ-05): 16/8.
- Максимальное количество узлов учета (СБ-04/СБ-05): 4/2.
- Наличие интерфейсов связи: RS-232, RS-485, USB.
- Дополнительные интерфейсы СБ-04: GSM, Ethernet, LPT, Modbus, LonWorks.
- Количество слотов для плат расширения в СБ-04: 6.
- По степени защиты от воздействия окружающей среды согласно ГОСТ 14254-96 СБ соответствует классу IР54, ИМ соответствует классу IР65(опционально IР68).
| Диапазоны измерений | |
| Номинальные диаметры (DN) и максимальные объемные расходы (Gmax) электромагнитных первичных преобразователей расхода | Приведены в таблице ниже |
| Минимальные объемные расходы (Gmin) электромагнитных первичных преобразователей расхода | 0,001∙Gmax; 0,002∙Gmax; 0,004∙Gmax; 0,01∙Gmax; 0,02∙Gmax |
| Диапазон объемного расхода преобразователей расхода с импульсным выходом, м3/ч | от 0,015 до 136000 |
| Диапазон измерения температуры теплоносителя, °С: | 0 … 150, 0 … 160 |
| Наименьшее значение разности температур теплоносителя в подающем и обратном трубопроводах Δtmin, °С: | 2; 3 |
| Диапазон измерения разности температур в подающем и обратном трубопроводах, °С: | Δtmin … 150 |
| Рабочий диапазон давления измеряемой среды, в зависимости от исполнения ИМ, МПа: | 0…1,6 или 0…2,5 |
| Диапазон частот, Гц: — выходного частотного сигнала — входного/выходного импульсного сигнала |
от 0,01 до 10000 от 0 до 90 |
| Метрологические характеристики | |
| Пределы допускаемой относительной погрешности* при измерении тепловой энергии в закрытых системах теплоснабжения, %: — для класса 1 — для класса 2 |
±(2+4∙∆tmin/∆t+0,01∙Gmax/G) ±(3+4∙∆tmin/∆t+0,02∙Gmax/G) |
| Пределы допускаемой относительной погрешности при измерениях объема (объемного расхода) и массы (массового расхода), %, | |
| — для класса 2 | ±(2+0,02•Gmax/G), но не более ±5 |
| — для класса 1 | ±(1+0,01•Gmax/G), но не более ±3,5 |
| — для класса 1С — при G ≥ Gmax/100 — при G < Gmax/100 |
±(1+0,01∙Gmax/G) ±2 |
| — для класса 1D | ±1 |
| — для класса 1E | ±0,5 |
| — для класса 1F | ±0,25 |
| Пределы допускаемой относительной погрешности первичных преобразователей расхода с импульсным выходом в диапазоне 1 ≤ Gmax/G ≤ 25**, %, не более | ±2 |
| Пределы допускаемой абсолютной погрешности измерительных каналов температуры измерительных модулей (без учета погрешности термопреобразователей сопротивления), °С: | ±0,02 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С | ±(0,6+0,004∙|t|) |
| Пределы допускаемой относительной погрешности вычисления тепловой энергии, %: | ±0,1 |
| Пределы допускаемой относительной погрешности при измерении времени наработки, %: | ±0,01 |
| Пределы допускаемой приведенной к верхнему пределу погрешности при измерении давления, % | ±2,0 |
| Пределы допускаемой относительной погрешности преобразования измеряемой величины в импульсный выходной сигнал, % | ±0,1 |
| Пределы допускаемой относительной погрешности преобразования измеряемой величины в частотный выходной сигнал, % | ±0,1 |
| Пределы допускаемой приведенной погрешности преобразования измеряемой величины в токовый выходной сигнал, % | ±0,5 |
| * – Пределы допускаемой относительной погрешности при измерении тепловой энергии в открытых водяных системах теплоснабжения рассчитываются по МИ 2553-99 или по методике, утвержденной в установленном порядке. ** – 1 ≤ Gmax/G ≤ 50 для US 800 и ПРЭМ |
|
| Масса, габаритные размеры и мощность | |
| Масса СБ-04 без аккумулятора (СБ-05) , кг, не более*: | 5 (1,2) |
| Масса ИМ, в зависимости от DN и комплектации, кг: | 1 … 125 |
| Габаритные размеры (Д×В×Ш) СБ-04 (СБ-05), мм, не более: | 286 × 343 × 161 (161 × 232 × 71) |
| Габаритные размеры ИМ в зависимости от DN, мм: — длина — высота — диаметр |
от 132 до 438 от 275 до 627 от 95 до 485 |
| Мощность активная, потребляемая СБ от силовой сети при отсутствии ИМ, Вт, не более: | 20 |
| Мощность средняя, потребляемая ИМ от СБ, Вт, не более: | 3 |
| Мощность активная, потребляемая теплосчетчиком в максимальной комплектации от силовой сети, Вт, не более: | 70 |
| Условия эксплуатации | |
| Диапазон температуры окружающего воздуха, °С: — для СБ (вычислитель) — для ИМ (расходомеры) |
от –20 до +55 от –20 до +70 |
| Относительная влажность окружающего воздуха, не более, %: | 93 |
| Рабочий диапазон напряжения силовой сети, В: | 184 … 253 |
| Рабочий диапазон частот силовой сети, Гц: | 50 ± 1 |
| Длина прямолинейных участков трубопровода без местных гидравлических сопротивлений (трубопроводная арматура и др. устройства), не менее: | |
| – до преобразователя расхода: | 3 DN |
| – после преобразователя расхода: | 1 DN |
| Допустимая удельная электрическая проводимость измеряемой жидкой среды, См/м: | от 0,001 до 10 |
| Напряженность магнитного постоянного или переменного поля с частотой силовой сети, не более, А/м: | 400 |
| Сведения о надежности | |
| Норма средней наработки на отказ, ч: | 100 000 |
| Средний срок службы, лет: | 20 |
| * – масса, габаритные размеры, условия эксплуатации составных частей теплосчетчика приведены в их эксплуатационных документах. | |
Поверка теплосчетчиков МКТС проводится в соответствии с методикой, изложенной в Части 2 «Руководства по эксплуатации», согласованной ГЦИ СИ ОАО «НИИТеплоприбор».
Перечень основного оборудования, необходимого для проведения поверки. Допускается применение других средств измерений, имеющих аналогичные метрологические характеристики, прошедших поверку в установленном порядке и разрешенных к применению в Российской Федерации.
Межповерочный интервал теплосчетчиков —4 года.
