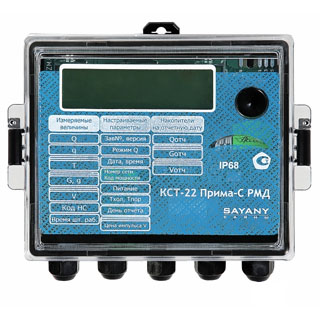

Поверка теплосчетчиков КСТ-22 Дуэт, КСТ-22 Дуэт-С, КСТ-22 Прима, КСТ-22 Прима-С
Поверка теплосчетчика проводится в соответствии с методикой «ГСИ. Теплосчетчик КСТ-22. Методика поверки» ИВКА.407281.004 МП, утвержденной ВНИИМС в ноябре 2008 г.
Основное поверочное оборудование:
| Наименование оборудования | Технические характеристики |
| Установка расходомерная поверочная | Погрешность измерений: не более ±0,3%. |
| Генератор сигналов ГЗ-110 | Диапазон частот 1 Гц…200 кГц,
Уровень сигнала 0,005…10 В. Относительная нестабильность частоты ±3*10-8 |
| Магазин сопротивлении Р 4831 | Пределы изменения сопротивлений 0,001…99999,999 Ом, кл. 0,02/2.10-6 |
| Термостаты | 0 °С, 100 °С, 150 °С. Погрешность: ±0,02 °С |
Межповерочный интервал: 4 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 12997-84 Изделия ГСП. Общие технические условия
- ГОСТ 15150-б9 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
- ГОСТ Р 8.591-2002 ГСИ. Теплосчетчики двухканальные для водяных систем теплоснабжения. Нормирование пределов допускаемой погрешности при измерениях потребленной абонентами тепловой энергии
- ГОСТ Р ЕН 1434-2-2006 Теплосчезчики. Часть 1. Общие требования
- ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
- ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические усло-
вия
ТУ 4218-004-47636645-2008 Теплосчетчик КСТ-22. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений и регистрации количества теплоты (тепловой энергии), тепловой мощности, а также массы, расхода, температуры и давления теплоносителя в открытых и закрытых водяных системах теплопотребления для технологических целей и учетно-расчетных операций.
Область применения — объекты жилищно-коммунального хозяйства.
23.01.2013 заменен на 25335-13 Взамен № 25335-03
Поверка теплосчетчиков КСТ-22 Дуэт, КСТ-22 Дуэт-С, КСТ-22 Прима, КСТ-22 Прима-С
КСТ-22 состоит из:
- тепловычислителя КС-202;
- преобразователей расхода;
- термопреобразователей сопротивления.
В качестве преобразователей расхода могут использоваться:
- вихревые — электромагнитные преобразователи расхода ВПР или счетчики-расходомеры ВРТК-2000 (Гр. Х 18437-05);
- преобразователь расхода электромагнитный ПРЭМ (Г.р. Ns 17858-06);
- преобразователь расхода электромагнитный МастерФлоу (Г.р. 1Ч3 1001-06);
- счетчик жидкости акустический АС-001 (Г.р. М2 22354-08);
- расходомер- счетчик ультразвуковой ДНЕПР-7 (Г.р. З15206-07);
- счетчик горячей воды ВСТ (Г.р. Ns 23647-07);
- счетчик холодной и горячей воды «САЯНЫ-Т» (Г.р. К 37730-08).
Для измерений температуры используются термопреобразователи ТП-500 ИВК и ТПМ-2-500 (Г.р. Х1 8522-04), комплекты термопреобразователей КТП-500 ИВК, КТПМ-2-500 (Г.р. К218521-04).
КСТ-22 имеют исполнения А 1 п, А 1 о, А2, А2Ь, АЗ п, АЗ о, АЗ с, отличающиеся уравнением измерения тепловой энергии.
КСТ-22 имеют исполнение РМД, отличающееся наличием радиоинтерфейса 433 МГц.
КСТ-22 измеряет и индицирует на жидкокристаллическом индикаторе:
- количество теплоты (тепловую энергию), ГДж или Гкал;
- массы теплоносителя, т;
- температуры, °С;
- разности температур, °С;
- тепловые мощности, ГДж/ч или Гкал/м;
- массовые расходы теплоносителя, т/ч;
- объемы теплоносителя, м3;
- давления, кгс/см2 (кроме КСТ-22 «ПРИМА-С», «ДУЭТ-С «).
Дополнительно КСТ-22 индицирует:
- текущую дату, время;
- время штатной работы,
- код состояния;
- напряжение элемента питания;
- исполнение теплосчетчика;
- цены импульсов каналов;
- значение температуры холодной воды (константа);
- серийный номер теплосчетчика.
КСТ-22 регистрирует часовые значения за последние б0 суток, а также суточные значения за последние 600 суток следующих параметров:
- количества теплоты (тепловую энергию);
- объёмы теплоносителя;
- температуры;
- давления (кроме КСТ-22 «ПРИМА-С», «ДУЭТ-С»);
- код состояния;
- время штатной работы.
Для вывода текущей информации и зарегистрированных данных КСТ-22 имеет:
- оптический разъем;
- радиоинтерфейс 433 МГц по стандарту ИВК-05/07;
- гальванически развязанный последовательный интерфейс.
Для обеспечения сбора информации могут применяться следующие устройства:
- адаптер оптического разъема ОПТО;
- адаптер интерфейса К$-485;
- устройство переноса данных УПД-2У;
- устройство переноса данных УПД-РМД;
| Типы преобразователей объема (расхода) | Ду, мм | Диапазон расходов, м³/ч | Диапазон температур, С° | Рабочее давление, МПа |
| Вихревой электромагнитный преобразователь расхода ВПР или счетчики- расходомеры ВРТК-2000 | 25…350 | 0,16…1600 | -20…150 | 1,6…2,5 |
| Преобразователь расхода электромагнитный ПРЭМ | 15…150 | 0,045…630 | 0…150 | 1,6 |
| Преобразователь расхода электромагнитный МастерФлоу | 15…150 | 0,02…600 | 1…150 | 1,6 |
| Счетчик жидкости акустический АС-001 | 15…80 | 0,012…100 | 5…90
1…150 |
1,6 |
| Расходомер-счетчик ультразвуковой ДНЕПР-7 | 20… 1600 | 0,05…43429 | 1…150 | 1,6 |
| Счетчики горячей воды ВСТ | 15.. . 250 | 0,14…1000 | 5…90
1…150 |
1,6 |
| Счетчики холодной и горячей воды САЯНЫ-Т | 10…20 | 0,01…5,0 | 0…150 | 1,6 |
Поверка теплосчетчика проводится в соответствии с методикой «ГСИ. Теплосчетчик КСТ-22. Методика поверки» ИВКА.407281.004 МП, утвержденной ВНИИМС в ноябре 2008 г.
Основное поверочное оборудование:
| Наименование оборудования | Технические характеристики |
| Установка расходомерная поверочная | Погрешность измерений: не более ±0,3%. |
| Генератор сигналов ГЗ-110 | Диапазон частот 1 Гц…200 кГц,
Уровень сигнала 0,005…10 В. Относительная нестабильность частоты ±3*10-8 |
| Магазин сопротивлении Р 4831 | Пределы изменения сопротивлений 0,001…99999,999 Ом, кл. 0,02/2.10-6 |
| Термостаты | 0 °С, 100 °С, 150 °С. Погрешность: ±0,02 °С |
Межповерочный интервал: 4 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 12997-84 Изделия ГСП. Общие технические условия
- ГОСТ 15150-б9 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
- ГОСТ Р 8.591-2002 ГСИ. Теплосчетчики двухканальные для водяных систем теплоснабжения. Нормирование пределов допускаемой погрешности при измерениях потребленной абонентами тепловой энергии
- ГОСТ Р ЕН 1434-2-2006 Теплосчезчики. Часть 1. Общие требования
- ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
- ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические усло-
вия
ТУ 4218-004-47636645-2008 Теплосчетчик КСТ-22. Технические условия
