Поверка систем мониторинга вибрации и сбора данных OneProd
Поверка осуществляется в соответствии с документом МП 62507-15 «Система мониторинга вибрации и сбора данных OneProd. Методика поверки», утвержденным ФГУП «ВНИИМС» 30 июня 2015 г.
Основные средства поверки: установка вибрационная поверочная 2-го разряда по ГОСТ 8.800-2012, калибратор многофункциональный Fluke 5720А (Госреестр СИ № 52495-13); генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (Госреестр СИ № 45344-10); цифровой мультиметр Agilent 34410А (Госреестр СИ №33921-07)
Сведения о методах измерений
- Руководство по эксплуатации «Система мониторинга вибрации и сбора данных OneProd». Разделы 3 и 4.
Нормативные и технические документы, устанавливающие требования к системам мониторинга вибрации и сбора данных OneProd
- ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104 Гц. Техническая документация фирмы-изготовителя «01dB-METRAVIB SAS», Франция.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения характеристик вибрации.
Поверка систем мониторинга вибрации и сбора данных OneProd
Принцип действия систем OneProd основан на преобразовании аналоговых и цифровых сигналов, поступающих от первичных преобразователей, и дальнейшей их обработке.
Системы OneProd состоят из измерительного блока (контроллера) и первичных преобразователей (далее вибропреобразователи).

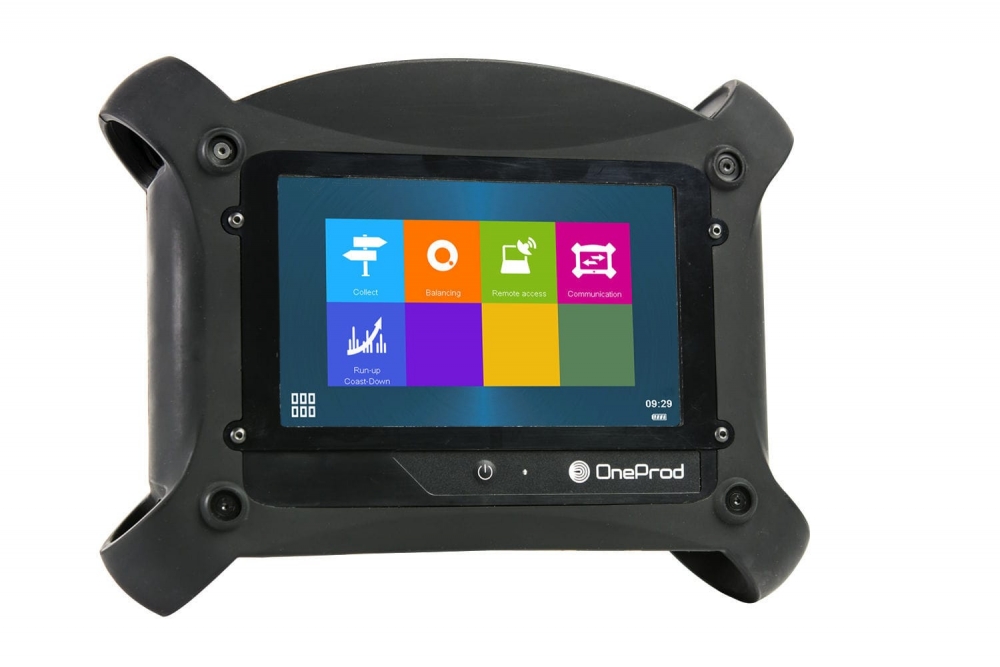

В качестве измерительного блока используется контроллер OneProd с встроенным программно-аппаратным модулем Falcon (далее контроллер OneProd Falcon), имеющий модификации APT2069 и APT2074 (взрывозащищенное исполнение). Контроллер OneProd Falcon позволяет измерять амплитудное значение виброускорения, среднеквадратическое значение (СКЗ) виброскорости, а также осуществлять спектральный анализ на основе быстрого преобразования Фурье (БПФ), проводить балансировку машин с числом плоскостей коррекции до четырех. В зависимости от требуемого типа измерений в программно-аппаратный модуль Falcon встраивается соответствующее программное обеспечение (микропрограммы Essential; Smart; Expert; Balancer; Automatic Controller). Контролер OneProd Falcon снабжен жидкокристаллическим дисплеем и имеет один, два или четыре измерительных канала для подключения преобразователей.
В качестве первичных преобразователей в системе используются вибропреобразователи измерительные OneProd CAC, OneProd EGL, OneProd ASH-201 фирмы «01dB-METRAVIB SAS», Франция, и вибропреобразователи измерительные AC192, AC292, AC905, AC915, LP202 фирмы «СТС», США.
Вибропреобразователи измерительные OneProd CAC и OneProd EGL представляют собой автономные пьезоэлектрические акселерометры с беспроводной передачей измеренного сигнала, которая имеет обозначение «WLS». Вибропреобразователи измерительные OneProd CAC имеют два исполнения: OneProd CAC1005000 и OneProd CAC1006000, которые отличаются типом кабеля. Вибропреобразователи измерительные OneProd EGL имеют исполнения: EGL1101000, EGL1102000, EGL1103000, EGL1104000, которые отличаются типом источника питания.
Вибропреобразователи измерительныее OneProd ASH-201-А и OneProd ASH-201-В представляют собой пьезоэлектрическийй акселерометр с согласующим усилителем и отличаются типом кабеля.
Вибропреобразователи измерительные AC192, AC292, AC905, AC915, LP202, представляют собой пьезоэлектрические акселерометры с согласующим усилителем и отличаются значениями коэффициента преобразования и рабочим диапазоном температур. Каждая модификация имеет три исполнения, отличающиеся типом кабеля.
Программное обеспечение
Системы OneProd имеют встроенное и внешнее программное обеспечение (далее ПО). Встроенное ПО представляет собой микропрограмму предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом. Встроенное ПО реализовано аппаратно и является метрологически значимым.
Внешнее ПО XPR-300 / NEST, устанавливаемое на персональный компьютер, позволяет конфигурировать прибор и измерительные преобразователи для проведения испытаний, регистрировать хранить и отображать результаты измерений переданных от измерительных преобразователей и контроллера. Внешнее ПО XPR-300 / NEST не является метрологически значимым.
| Идентификационные данные (признаки) | Значение | |
| Внешнее ПО | Встроенное ПО | |
| Идентификационное наименование ПО | XPR-300 / NEST | Микропрограмма |
| Номер версии (идентификационный номер) ПО | 4.6.5 / 2.15 | 1.2 |
| Цифровой идентификатор ПО | — | — |
| Другие идентификационные данные (если есть) | — | — |
| Наименование характеристики | Значение |
| Диапазоны измерений амплитудного значения виброускорения, м/с2
— с вибропреобразователями OneProd EGL, АС905, АС915 — с вибропреобразователями OneProd CAC, OneProd ASH-201, AC192, AC292 |
от 0,1 до 500 от 0,1 до 800 |
| Диапазон измерений СКЗ виброскорости с вибропреобразователем LP202, мм/с | от 0,1 до 20 |
| Диапазоны рабочих частот при измерении виброускорения и виброскорости, Гц:
— с вибропреобразователями OneProd CAC, OneProd EGL, OneProd ASH-201, AC192, AC292, AC905, AC915 — с вибропреобразователем LP202 |
от 2 до 5000 от 10 до 1000 |
| Пределы допускаемой основной относительной погрешности при измерении виброускорения и виброскорости в диапазоне рабочих частот, % | ±10 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % | ±5 |
| Нормальные условия:
— диапазон температур, °С |
20 ±5 |
| Условия эксплуатации: диапазон рабочих температур, °С:
— для контроллера OneProd Falcon — для вибропреобразователя OneProd CAC — для вибропреобразователя OneProd EGL — для вибропреобразователей OneProd ASH-201, AC192, AC292, AC905 — для вибропреобразователя LP202 — для вибропреобразователя АС915 |
от минус 15 до 55 от минус 20 до 80 от минус 25 до 85
от минус 50 до 120 от минус 40 до 85 от минус 40 до 120 |
| Масса, г:
— контроллера OneProd Falcon — вибропреобразователя OneProd CAC — вибропреобразователя OneProd EGL — вибропреобразователей OneProd ASH-201, AC905 — вибропреобразователей AC192, AC292 — вибропреобразователя LP202 — вибропреобразователя АС915 |
1800
373 245 90 51 82 91 |
| Габаритные размеры, мм, не более:
— контроллера OneProd Falcon — вибропреобразователя OneProd CAC — вибропреобразователя OneProd EGL — вибропреобразователей OneProd ASH-201 — вибропреобразователей AC192, AC292 — вибропреобразователя LP202 — вибропреобразователя АС915, AC905 |
200 x 265 x 65 диаметр 40 х 115 диаметр 40 х86 диаметр 22 х 53 диаметр 18 х 46 диаметр 22 х 53 диаметр 22 х 52 |
Поверка осуществляется в соответствии с документом МП 62507-15 «Система мониторинга вибрации и сбора данных OneProd. Методика поверки», утвержденным ФГУП «ВНИИМС» 30 июня 2015 г.
Основные средства поверки: установка вибрационная поверочная 2-го разряда по ГОСТ 8.800-2012, калибратор многофункциональный Fluke 5720А (Госреестр СИ № 52495-13); генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (Госреестр СИ № 45344-10); цифровой мультиметр Agilent 34410А (Госреестр СИ №33921-07)
Сведения о методах измерений
- Руководство по эксплуатации «Система мониторинга вибрации и сбора данных OneProd». Разделы 3 и 4.
Нормативные и технические документы, устанавливающие требования к системам мониторинга вибрации и сбора данных OneProd
- ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104 Гц. Техническая документация фирмы-изготовителя «01dB-METRAVIB SAS», Франция.
