Поверка счётчика газа вихревого СВГ.М

Счетчик газа вихревой СВГ.М предназначен для измерения и учета (оперативного и коммерческого) потребляемого природного газа, попутного нефтяного газа и других газов (воздух, азот, кислород, и т.п.) на промышленных объектах, а также объектах коммунально-бытового назначения. Поверка счётчика газа вихревого СВГ.М проходит в аккредитованной лаборатории и занимает от 1 до 5 дней.

Модификации и поверка счётчика газа вихревого СВГ.М

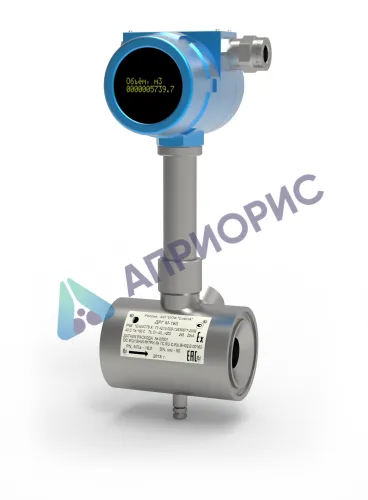

• СВГ.М (с датчиком расхода ДРГ.М) – это базовый вариант, диаметр присоединяемого трубопровода от 50 до 200 мм, крепление к трубопроводу с помощью фланцевого соединения;

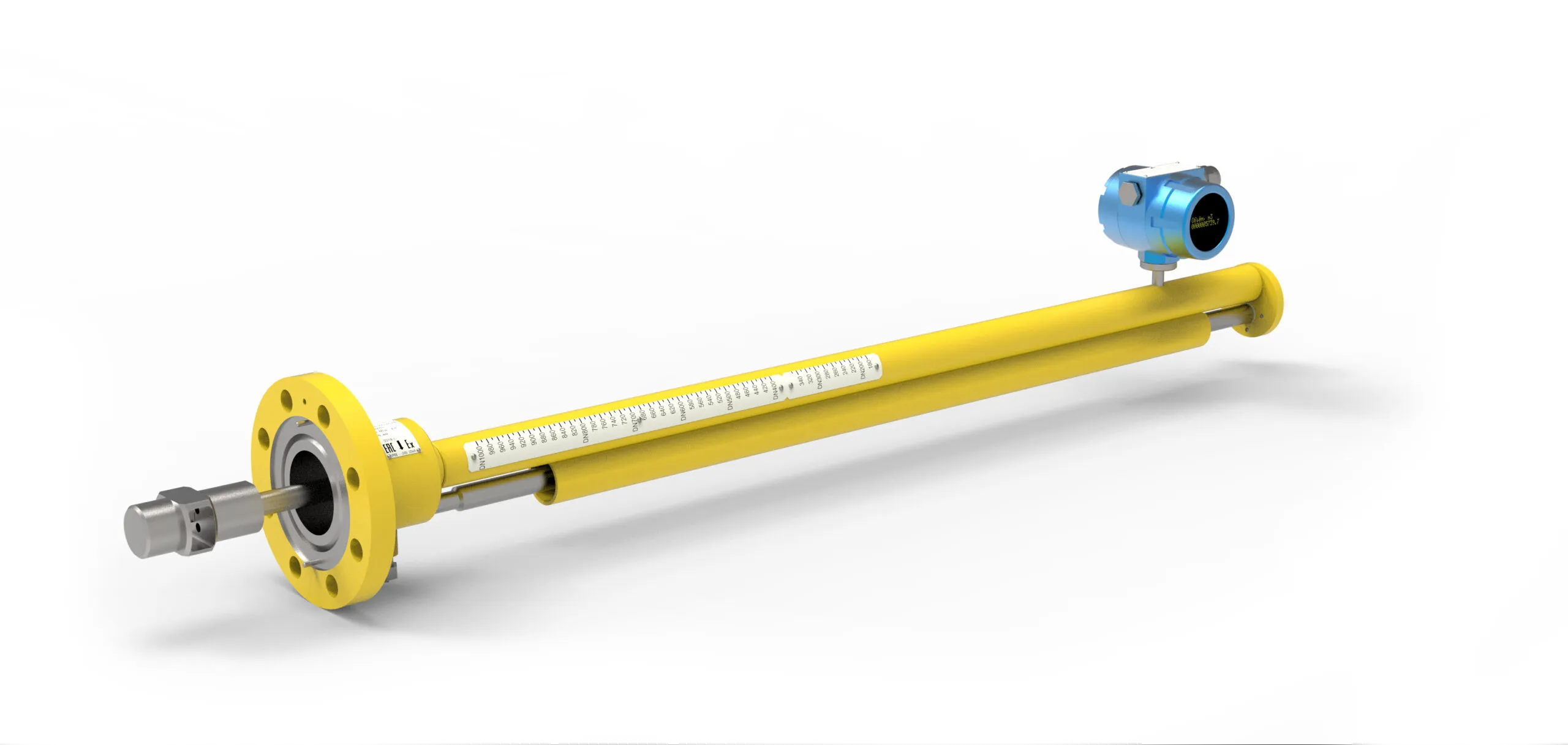

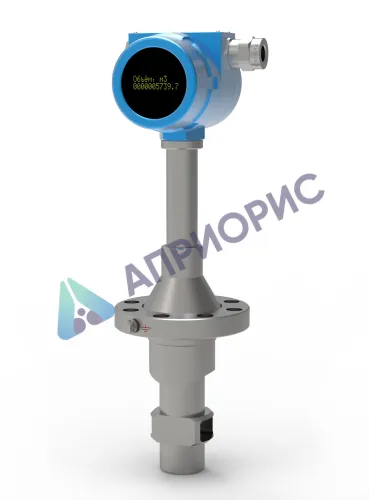

• СВГ.МЗ (с датчиком ДРГ.МЗ) – зондовый, датчик расхода размещен на штанге, при помощи которой он устанавливается на оси газопровода; такая конструкция датчика позволяет избежать влияния отложений нефтепродуктов при измерении попутного нефтяного газа, образующихся на стенках трубопровода, при этом диапазон диаметров присоединяемого трубопровода расширяется от 100 до 1000 мм;

• СВГ.МЗЛ (с датчиком расхода ДРГ.МЗЛ) – зондовый лубрикаторный, конструктив зонда аналогичен ДРГ.МЗ, лубрикатор в этой модификации позволяет проводить техническое обслуживание датчика расхода без остановки подачи измеряемой среды, диаметр присоединяемого трубопровода – от 100 до 1000 мм.

Измеряемая среда

Природный газ, попутный нефтяной газ и другие неагрессивные к стали марки 12Х18Н10Т (20Х13) газы (водяной пар, сжатый воздух, азот, кислород и т.п.) с параметрами:

• избыточное давление до 4,0 МПа (по спец. заказу до 16 МПа);

• плотность при стандартных условиях, не менее 0,6 кг/м³;

• содержание механических примесей, не более 50 мг/м³;
• температура от минус 40 до плюс 50 °С.

Комплектность

• датчик расхода газа, в качестве которого может быть использован датчик расхода ДРГ.М или датчик расхода зондового типа ДРГ.МЗ(Л)  (в зависимости от модификации);

• датчик избыточного (абсолютного) давления с токовым выходом 4-20 мА, типа АИР-10, «Метран» или аналогичный с классом точности не хуже 0,25;

• датчик температуры с унифицированным токовым выходным сигналом 4-20 мА с классом точности не хуже 0,5;

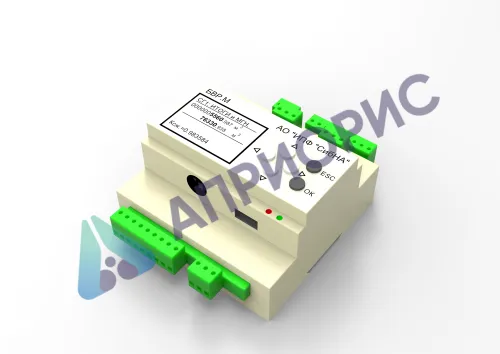

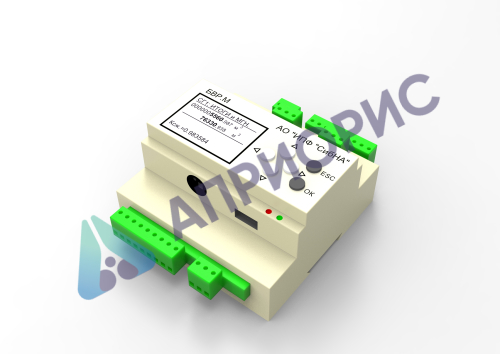

• вычислитель расхода газа, в качестве которого может быть использован блок вычисления расхода микропроцессорный БВР.М или контроллер универсальный МИКОНТ-186

Функции

• измерение расхода и объема газа при рабочих условиях;

• измерение температуры газа в градусах Цельсия;

• измерение давления газа (избыточного либо абсолютного) в мегапаскалях (килопаскалях);

• измерение времени наработки при включенном питании и индикацию часов реального времени;

• вычисление объема газа, приведенного в соответствии с ПР 50.2.019-2006 к стандартным условиям по ГОСТ 2939-63;

• вычисление среднечасовых значений параметров потока газа (давление, температура, расход в рабочих и приведенных метрах кубических) по каждому контролируемому газопроводу;

• накопление информации об объеме газа нарастающим итогом по каждому контролируемому газопроводу;

• отображение информации о текущих, среднечасовых и итоговых параметрах потока газа по каждому контролируемому газопроводу на индикаторе-дисплее вычислителя расхода;

• регистрация (каждый час) информации о среднечасовых и итоговых параметрах по каждому контролируемому газопроводу и хранение этой информации в энергонезависимой памяти сроком не менее 2 месяцев;

• аварийное сохранение информации о текущих параметрах при отключении питания;

• запись сохраняемой информации на сменный USB-носитель ( контроллер МИКОНТ-186 ); на карту памяти типа ММС ( блок БВР.М ) по запросу оператора;

• передача информации на верхний уровень при помощи стандартного интерфейса RS-232 или RS-485;
• самодиагностика и тестирование блоков и узлов, входящих в состав счетчика СВГ.М.
