Поверка счетчиков электрической энергии статических однофазных Меркурий 203.2Т

Характеристики

Межповерочный интервал

—

16 лет

Госреестр

—

55299-13

Особенности

—

Поверка осуществляется по документу АВЛГ.411152.028-01 РЭ1 «Счётчики электрической энергии статические однофазные «Меркурий 203.2Т». Руководство по эксплуатации. Приложение Г. Методика поверки», утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 29 августа 2013 г.

Перечень эталонов, применяемых при поверке:

Установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М:

номинальное напряжение 3*57,7 или 3*230 В; диапазон токов (0,01 — 100) А; погрешность измерения активной энергии ± 0,15 %; погрешность измерения тока и напряжения ± 0,3 %.
Частотомер электронно-счетный Ч3-64:
Погрешность измерения 2* 10-9

Сведения о методах измерений

Сведения о методах измерений приведены в документе «Счётчик электрической энергии статический однофазный «Меркурий 203.2Т». Руководство по эксплуатации. АВЛГ.411152.028-01 РЭ».

Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии статическим однофазным «Меркурий 203.2Т»

ГОСТ Р 52320-2005 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии.
ГОСТ Р 52322-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2.
ГОСТ Р 52425-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии.
АВЛГ.411152.028-01 ТУ Счётчики электрической энергии статические однофазные «Меркурий 203.2Т». Технические условия.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой 50 Гц.

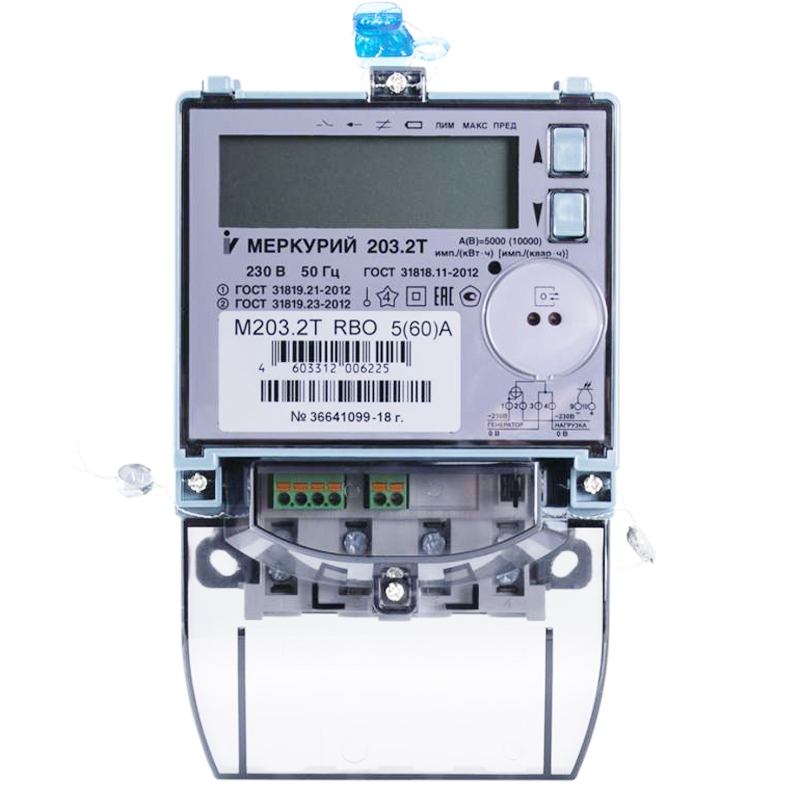

Поверка счетчиков электрической энергии статических однофазных Меркурий 203.2Т

Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

МК по выборкам мгновенных значений напряжения и тока, поступающих с датчика напряжения (резистивный делитель) и датчика тока (шунт), производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телеметрии.

Измерение частоты сети производится посредством измерения периода фазного напряжения.

Переключение тарифов в счётчиках в зависимости от модификации осуществляется:

с помощью внутреннего тарификатора;
по команде через интерфейс;
внешним управляющим напряжением 230 В.

Счётчики имеют встроенный последовательный интерфейс связи, обеспечивающий обмен информацией с компьютером в соответствии с протоколом обмена. Кроме данных об учтённой электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счётчика и другая информация, необходимая для конфигурации счетчика.

Счётчики с индексом «L» в названии счётчика дополнительно имеют встроенный PLС-модем для связи по силовой низковольтной сети.

Счётчики имеют импульсный выход с гальванической развязкой для поверки счётчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учёта потребляемой электроэнергии.

Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин.

Счётчики обеспечивают вывод на индикатор следующих параметров и данных:

номера текущего тарифа;
значения потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт-ч при измерении активной энергии и в квар-ч при измерении реактивной энергии;
текущего значения активной и реактивной мощности в нагрузке в кВт или квар;
полной мощности;
коэффициента мощности (cos ф);
напряжения в сети;
потребляемого тока;
частоты сети;
текущего времени;
текущей даты — числа, месяца, года;
времени переключения тарифных зон (тарифное расписание на текущий день);
времени наработки счётчика с момента ввода в эксплуатацию;
времени наработки батареи с момента ввода в эксплуатацию;
количества оставшейся электроэнергии, оплаченной по карте Smart card по тарифам Т1, Т2, Т3, Т4 или сумме тарифов.

Примечание — * и их максимумов.

Конструктивно счётчики состоят из следующих узлов:

корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки интерфейсной);
клеммной колодки;
печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.

Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ и для наблюдения за светодиодным индикатором функционирования.

Клеммная колодка состоит из четырёх клемм для подключения электросети и нагрузки.

На печатном узле находятся:

блок питания;
оптрон импульсного выхода;
микроконтроллер (МК);
энергонезависимое запоминающее устройство;
оптопорт;
ЖКИ.

Класс защиты счётчиков от проникновения пыли и воды 1Р51 по ГОСТ 14254-96. Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Наименование параметра	Допускаемое значение	Примечание
Активная мощность, потребляемая цепью напряжения, не более	2 Вт	для счётчиков с PLC-модемом дополнительная потребляемая ак-тивная мощность 2 Вт
Полная мощность, потребляемая цепью напряжения, не более	10 В-А	для счётчиков с PLC-модемом дополнительная потребляемая полная мощность 6 ВА
Максимальное число действующих тарифов	до 4-х	до 2-х для счётчиков с индексом «Z» в условном обозначении
Диапазон рабочих температур	от минус 45 до плюс 70 °С	при температуре от минус 20 до минус 45 °С допускается частичная потеря работоспособности жидкокристаллического индикатора
Средняя наработка на отказ	220000 ч
Средний срок службы	30 лет
Масса, не более	0,95 кг
Г абаритные размеры, не более	210^150×73 мм

Перечень эталонов, применяемых при поверке:

Установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М:

номинальное напряжение 3*57,7 или 3*230 В; диапазон токов (0,01 — 100) А; погрешность измерения активной энергии ± 0,15 %; погрешность измерения тока и напряжения ± 0,3 %.
Частотомер электронно-счетный Ч3-64:
Погрешность измерения 2* 10-9

Сведения о методах измерений

Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии статическим однофазным «Меркурий 203.2Т»

ГОСТ Р 52320-2005 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии.
ГОСТ Р 52322-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2.
ГОСТ Р 52425-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии.
АВЛГ.411152.028-01 ТУ Счётчики электрической энергии статические однофазные «Меркурий 203.2Т». Технические условия.
