Поверка счетчика газа барабанного TG 01, TG 05, TG 1, TG 3, TG 5, TG 10, TG 20, TG 25, TG 50
Поверка счетчиков газа барабанных TG (модели TG 01, TG 05, TG 1, TG 3, TG 5, TG 10, TG 20, TG 25, TG 50) осуществляется по документу «Счетчики газа барабанные TG. Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 25.08.2005 г.
Основные средства поверки:
- Установки поверочные расходомерные газовые (УЭРГ-100, SIMB) с погрешностью ±0,2% (Госреестр №№: 24323-03, 18227-99).
Межповерочный интервал — 2 года.
Нормативные и технические документы
- ГОСТ 8.143-75. Государственная система обеспечения единства измерений.»Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода газа в диапазоне от 10-6 до 102 м3/с.»
- Техническая документация фирмы «Dr.Ing. Ritter Apparatebau GmbH», Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений объема газа, прошедшего через счетчик. В качестве рабочей среды могут применяться природный газ, пропан, бутан, их смеси и другие газы. Для точных измерений малых объемов газа в аналитических лабораториях.
Поверка счетчика газа барабанного TG 01, TG 05, TG 1, TG 3, TG 5, TG 10, TG 20, TG 25, TG 50

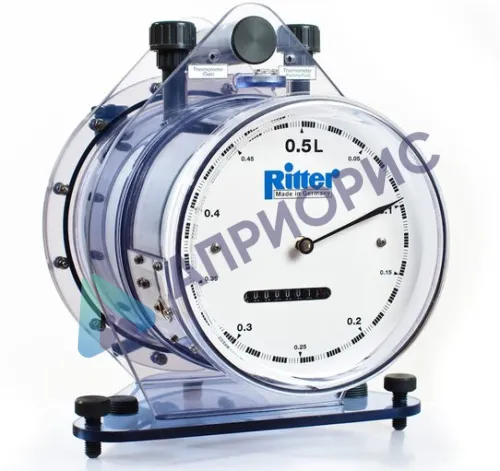

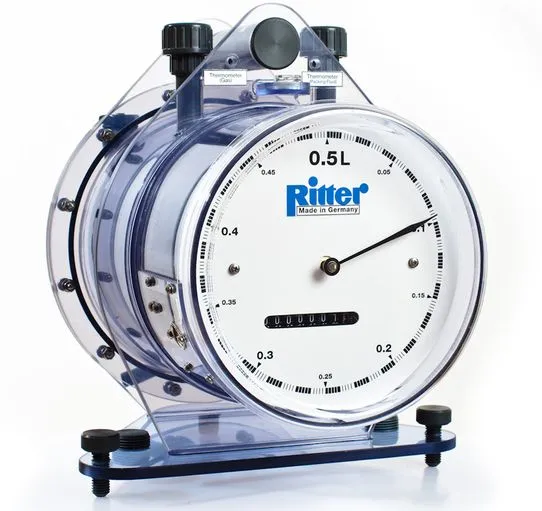

Счетчики газа барабанные TG (модели TG 01, TG 05, TG 1, TG 3, TG 5, TG 10, TG 20, TG 25, TG 50) состоят из корпуса с четырех камерным измерительным барабаном, магнитной муфты и отсчетного устройства (роликового и стрелкового).
Измерительный объем счетчика ограничивается уровнем затворной жидкости, расположенным немного выше оси барабана (в качестве затворной жидкости может применяться вода или маловязкое масло).
Наименование характеристики | Значение характеристики | |||||||||
Модель счетчика | TG 01 | TG 05 | TG 1 | TG 3 | TG 5 | TG 10 | TG 20 | TG 25 | TG 50 | |
Максимальный расход QMaKс, мз/ч | 0,03 | 0,06 | 0,120 | 0,360 | 0,6 | 1,2 | 4,0 | 7,0 | 18,0 | |
Минимальный расход оМиН, м3/ч | 0,0001 | 0,001 | 0,002 | 0,006 | 0,01 | 0,02 | 0,04 | 0,05 | 0,1 | |
Потеря давления при оМИН, не более, Па | 30 | 40 | 20 | 10 | ||||||
Пределы допускаемой относительной
погрешности при измерении объема Газа, °/о |
f 1,0 | |||||||||
Циклический объем, дмз | 0,1 | 0,5 | 1,0 | 3,0 | 5,0 | 10,0 | 20,0 | 25,0 | 50,0 | |
Диапазон измерений температуры, °С | от 0 до б0 | |||||||||
Пределы допускаемой абсолютной погрешности при измерении температуры, °С | f 0,5 | |||||||||
Диапазон измерений диф. давления, Па | от 0 до 1200 | |||||||||
Пределы допускаемой абсолютной погрешности при измерении диф. давления, Па | ± 10 | |||||||||
Максимально-допустимое рабочее давление внутри корпуса, кПа | 5* (100)** | 5* (50)** | ||||||||
Диапазон температуры рабочей и окружающей среды, °С | от 0 до 60 | |||||||||
Диаметр штуцеров, мм | 12*(11,2)** | 16*(12)** | 16*(12)** | 16*(17)** | 16*(17)** | 25*(34)** | 25*(34)** | 32*(34)** | 40*(48)** | |
Емкость счетного механизма, дмз | 999 9999 | 9 999 999 9 | 99 999 999 | 99 99 999 | 99 999 999 | 99 999 999 | 999 999 990 | 999 999 990 | 999 999 990 | |
Цена деления наименьшего разряда, дмз | 0,002 | 0,002 | 0,01 | 0,02 | 0,02 | 0,1 | 0,2 | 0,1 | 0,5 | |
Габаритные размеры, мм:
-высота; -ширина; -глубина |
250* 225** 180, 195 230, 260 |
320* 310**
270, 265 350, 380 |
320* 310** 270, 265 380, 380 |
з75*410**
330,363 405, 445 |
380* 41о**
330, 363 450, 445 |
470* 470**
410, 420 |
545* 560** 505, 484 615, 610 |
640* 56о**
550, 517 665, 645 |
725* 725**
680, 675 755, 740 |
|
Масса, кг | 1,4 — 3,2 | 3,0 — 8,5 | 3,1 — 8,9 | 4,5 — 16,2 | 4,9 — 15,2 | 7,8 — 25,8 | 13,4 — 32,4 | 19,4 — 40,8 | 40,7 — 94,2 | |
Средняя наработка счетчика до отказа, ч | 30000 | |||||||||
Средний срок службы, лет | 10 |
Поверка счетчиков газа барабанных TG (модели TG 01, TG 05, TG 1, TG 3, TG 5, TG 10, TG 20, TG 25, TG 50) осуществляется по документу «Счетчики газа барабанные TG. Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 25.08.2005 г.
Основные средства поверки:
- Установки поверочные расходомерные газовые (УЭРГ-100, SIMB) с погрешностью ±0,2% (Госреестр №№: 24323-03, 18227-99).
Межповерочный интервал — 2 года.
Нормативные и технические документы
- ГОСТ 8.143-75. Государственная система обеспечения единства измерений.»Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода газа в диапазоне от 10-6 до 102 м3/с.»
- Техническая документация фирмы «Dr.Ing. Ritter Apparatebau GmbH», Германия.
